МОДЕЛИРОВАНИЕ НА ОСНОВЕ МЕТОДОЛОГИИ SADT

Лабораторная работа № 4

по дисциплине

«Теория информационных процессов и систем»

студентки

2 курса группы 12002105 подгруппы 01

Ефремова Елизавета Викторовна

Вариант № 19

	Проверил: ассистент кафедры прикладной информатики и информационных технологий, Сухарев М.А.

БЕЛГОРОД 2022

Оглавление

Ход работы 3

Программно-аппаратные средства 3

Контекстная диаграмма 3

Диаграмма первого уровня декомпозиции 4

Диаграмма второго уровня декомпозиции 5

Диаграмма третьего уровня декомпозиции 5

Вывод 5

Ход работы

Написание технического задания рассмотрено на примере темы "ИС «Библиотека»”. В соответствии с этой темой разработаны следующие разделы технического задания ИС.

Программно-аппаратные средства

Для построения диаграмм был использован бесплатный сервис Draw.io - бесплатное кроссплатформенное программное обеспечение для рисования графиков с открытым исходным кодом, разработанное на HTML5 и JavaScript.

Контекстная диаграмма

Была построена функциональная модель ИС «Библиотека».

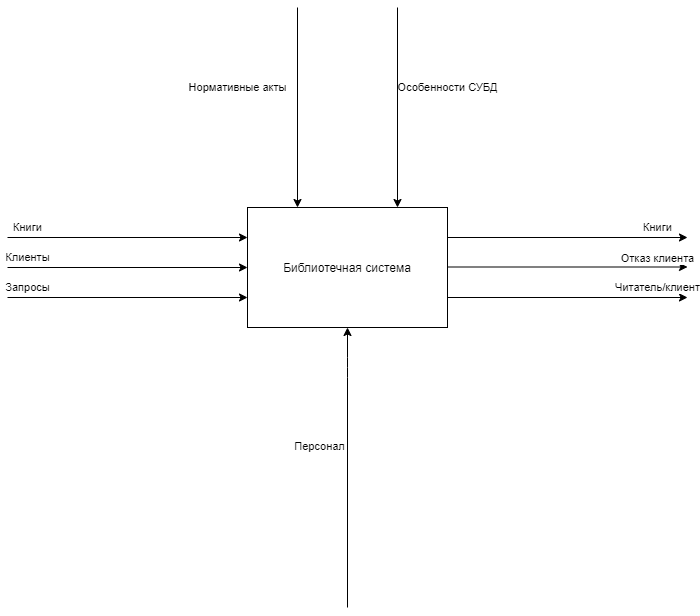

Контекстная диаграмма представлена на рисунке 1:

Рисунок 1 – Контекстная диаграмма

Диаграмма первого уровня декомпозиции

Система состоит из 4 основных частей:

• Ведение каталога

• Поисковая система

• Система формирования заказов

• Система выдачи книг

Поисковая подсистема занимается непосредственной обработкой запросов от системы или запросов из вне, а также предоставлением информации по этим запросам. Система формирования заказов, занимается продажей книг клиентам, не является основной для разрабатываемой библиотечной системы, обеспечивает коммерческую деятельность данного учреждения. Система выдачи книг выдает книги клиенту, или принимает отказ клиента.

Диаграмма первого уровня декомпозиции представлена на рисунке 2:

Рисунок 2 – Диаграмма первого уровня декомпозиции

Диаграмма второго уровня декомпозиции

С помощью IDEF3 был декомпозирован функциональный блок «Система формирования заказов». Сначала происходит регистрация заказа, дальше выполняется оформление и формирование заказа.

Диаграмма второго уровня декомпозиции представлена на рисунке 3:

Рисунок 3 – Диаграмма второго уровня декомпозиции

Диаграмма третьего уровня декомпозиции

С помощью IDEF3 был декомпозирован блок «Регистрация заказа».

Диаграмма второго уровня декомпозиции представлена на рисунке 4:

Рисунок 4 – диаграмма третьего уровня декомпозиции

Вывод

Были изучены методологии функционального моделирования IDEF0 и IDEF3.
