ИССЛЕДОВАНИЕ ВЫПРЯМИТЕЛЬНОГО ДИОДА
Отчет по лабораторной работе №1
по дисциплине «Электроника и схемотехника 1»
Вариант №3
С тудент гр. 731-2
______ А.С. Батаев
25.11.2022
Руководитель
Доцент каф. КИБЭВС, к.т.н., доцент
_______ А.Н. Мальчуков
25.11.2022
Введение
Цель работы – снятие и анализ вольтамперных характеристик полупроводникового выпрямительного диода.
Постановка задачи. Вычислить ток диода 1N4150 при обратном и прямом смещениях. Затем проделать тоже самое при помощи мультиметра, прикрепляя схемы с показанием мультиметра, формулы и расчеты к заданиям. Построить прямую и обратную ветви ВАХ.
По полученным данным построить графики Iпр(Uпр) и Iоб(Uоб) согласно требованиям методического пособия. Определить напряжение изгиба.
Далее, собрать схему для диода 1N4150, следуя указаниям из методического пособия измерить величину напряжения изгиба.
Сделать выводы о проделанной работе.
ОПИСАНИЕ РАБОТЫ С МУЛЬТИМЕТРОМ
Задание: собрать схему для заданного вариантом диода, записать показания напряжения при прямом смещении, затем поменять полярность источника и записать показания напряжения при обратном смещении. Вычислите ток диода при прямом Iпр и обратном Iоб смещениях согласно формулам (1) и (2).
Собранные схемы при прямом (рисунок 1.1) и обратном (рисунок 1.2) смещениях, расчеты и обозначения элементов, представлены ниже. Диод согласно варианту: 1N4150.

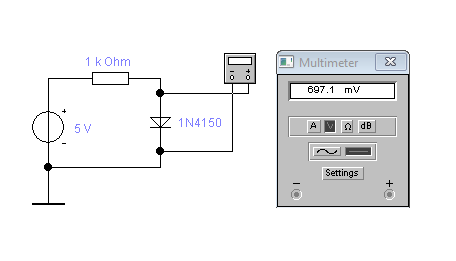

Рисунок 1.1 – Схема для измерения напряжения при прямом направлении
При = 697,1 мВ, R = 1кОм, E=5В рассчитаем по формуле (1) ток диода.
Формула (1): = = (мА)
Далее изменим полярность источника питания Е в схеме на рисунке 1.1.

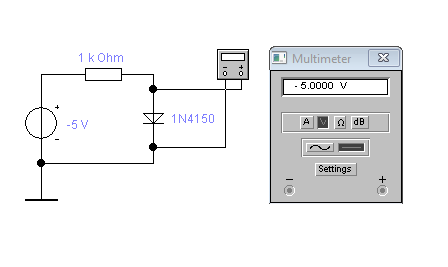

Рисунок 1.2 – Схема для измерения напряжения при обратном направлении
При = -5.0000 В, R = 1кОм, E=-5В рассчитаем по формуле (2) ток диода.
Формула (2): = = (А)
Собранные схемы для измерения тока на диоде в прямом (рисунок 1.3) и обратном (рисунок 1.4) направлениях представлены ниже, диод, согласно варианту, 1N4150.

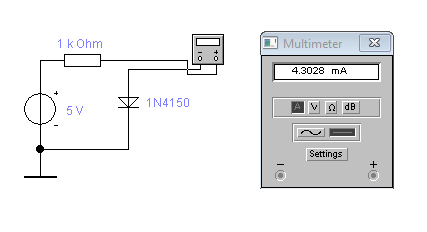

Рисунок 1.3 – Схема для измерения тока на диоде в прямом направлении, при помощи мультиметра
Изменим полярность источника в схеме на рисунке 1.3.

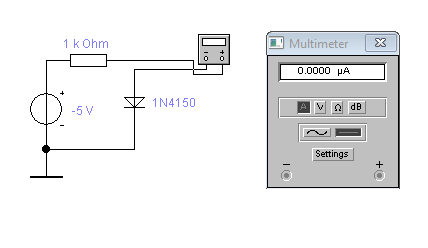

Рисунок 1.4 – Схема для измерения тока на диоде в обратном направлении, при помощи мультиметра
Таким образом, была получена более точная характеристика измерений. Расчеты верны.
Построение ветвей вах
Задание: построить прямую ветвь ВАХ, собрать схему для диода 1N4150, записать значения напряжения , тока и вычислить для них по формуле (3) сопротивление . Построить график.
Ветвь ВАХ и расчет по формуле (3) представлен ниже, значения источника питания использованы согласно методическому пособию, значения для напряжения и тока , представлены в таблице 2.1 для наглядности.
Формула (3):

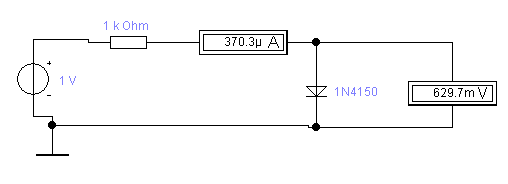

Рисунок 2.1 – Схема для измерения тока и напряжения на диоде при помощи амперметра и вольтметра

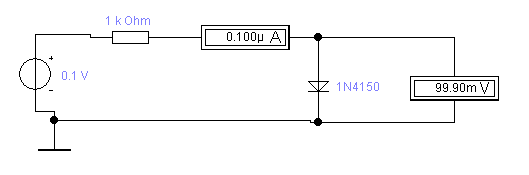

Рисунок 2.2 – Схема для измерения тока и напряжения на диоде при помощи амперметра и вольтметра
Рисунок 2.3 – Схема для измерения тока и напряжения на диоде при помощи амперметра и вольтметра
Таблица 2.1 – Расчеты
Е, В |
, мB |
, мA |
, Ом |
5 |
697,1 |
4,303 |
162,0033 |
4 |
689,4 |
3,311 |
208,215 |
3 |
679,2 |
2,321 |
292,6325 |
2 |
663,2 |
1,336 |
496,4072 |
1 |
629,7 |
0,3703 |
1700,513 |
0,9 |
622,2 |
0,2778 |
2239,741 |
0,8 |
612 |
0,188 |
3255,319 |
0,7 |
596,4 |
0,1036 |
5756,757 |
0,6 |
566,6 |
0,0333 |
17015,02 |
0,5 |
497,3 |
0,002735 |
181828,2 |
0,4 |
399,5 |
0,000451 |
885809,3 |
0,3 |
299,7 |
0,000301 |
995681,1 |
0,2 |
199,8 |
0,0002 |
999000 |
0,1 |
99,9 |
0,0001 |
999000 |
0 |
0 |
0 |
0 |
Пример расчета для значения 0,8.

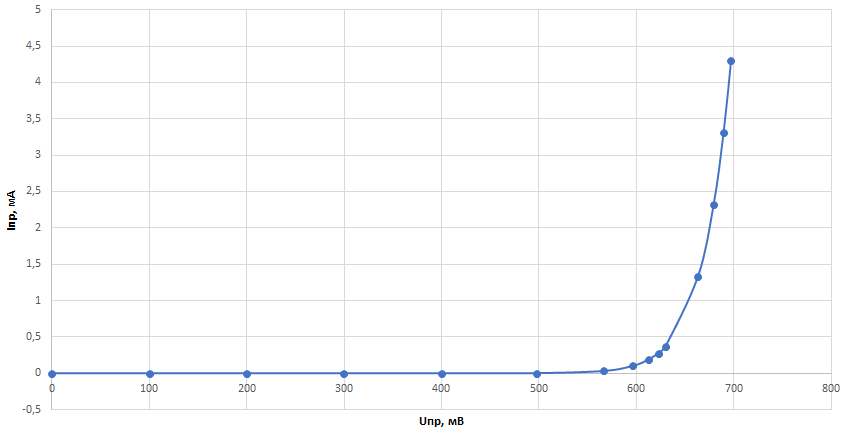

Рисунок 2.2 – График прямой ВАХ
Точка изгиба примерно равна 612 мВ.
Задание: Построить обратную ветвь ВАХ, записать значения для напряжения и тока и рассчитать для них Установить значения источника питания в должном порядке: 0 В, -4 В, -5 В, -6 В, -10 В, -15 В, выбрать точки в зависимости от пробивного напряжения диода (10 - 15 точек), чтобы построить обратную ветвь ВАХ диода. Построить график.
Рассчитать по формуле (4).
Формула(4):
Рисунок 2.3 – Построение обратной ветви ВАХ

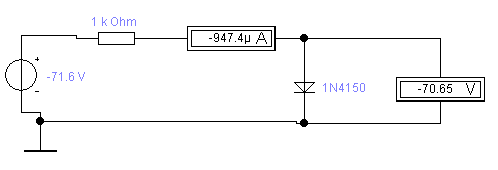

Рисунок 2.4 – Построение обратной ветви ВАХ

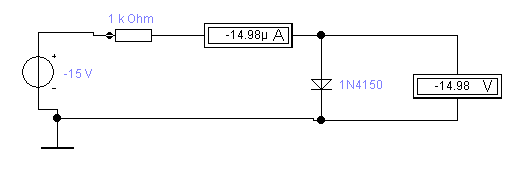

Рисунок 2.5 – Построение обратной ветви ВАХ
Расчеты представлены в таблице 2.
Таблица 2.2 – Расчеты значений
E, В |
, В |
, мА |
, кОм |
0 |
0 |
0 |
0 |
-4 |
-3,996 |
-0,003996 |
1000 |
-5 |
-4,995 |
-0,004995 |
1000 |
-6 |
-5,994 |
-0,005994 |
1000 |
-10 |
-9,99 |
-0,00999 |
1000 |
-15 |
-14,98 |
-0,01498 |
1000 |
-70,8 |
-70,6 |
-0,1981 |
356,3857 |
-71 |
-70,62 |
-0,3753 |
188,1695 |
-71,2 |
-70,64 |
-0,5627 |
125,5376 |
-71,4 |
-70,65 |
-0,7541 |
93,68784 |
-71,6 |
-70,65 |
-0,9474 |
74,57251 |
Пример расчета для значения -70,8.

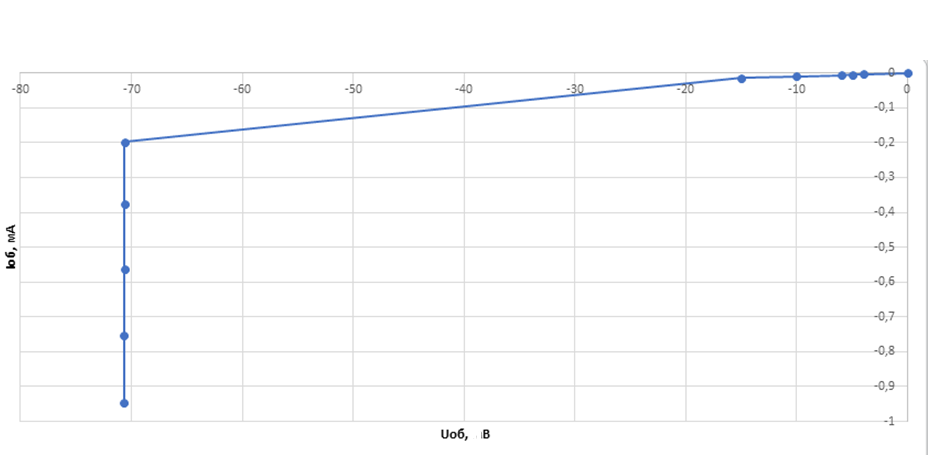

Рисунок 2.6 – График обратной ВАХ
Рассчитаем по формуле (4) значения в рабочих точках: = 4 мА, = 0,4 мА, = 0,2 мА и в точке = -5 В.
= 4 мА, ;
= 0,4 мА, ;
= 0,2 мА, ;
= -5 В, .
Проанализировав график на рисунке 2.6, определяем напряжение изгиба. В данном случае оно приблизительно равно -70.6 В.
ВАХ на осциллографе
Задание: для получения вольт-амперной характеристики на осциллографе необходимо собрать цепь, которая приведена на рисунке 3.1.
Рисунок 3.1 - Схема для исследования ВАХ диода при помощи осциллографа
Значение совпадает с тем, что было получено из графика, таким образом это говорит о том, что измерения выполнены верно.
Рисунок 3.2 – ВАХ диода, полученная с помощью осциллографа
Заключение
Для выполнения заданий были проделаны опыты. При использовании мультиметра, было измерено напряжение на диоде 1N4150 и вычислено значение тока. Далее мультиметр был переведен в режим амперметра, и получено значение силы тока. Оно полностью совпало с тем, что было вычислено ранее.
Используя вольтметр и амперметр, получено значение силы тока и напряжения при прямом и обратном включении значениях ЭДС у источника напряжения. На основании полученных данных, построен график ВАХ диода 1N4150, определено напряжение изгиба и напряжение пробоя примерно равные 612 мВ и -70,6 В.
С помощью осциллографа получен график ВАХ. Он совпал с тем, что построен на основе выполненных измерений. Полученное значение напряжения изгиба совпало с найденным ранее.
Можно судить о правильности выполнения работы на основании данных, полученных с помощью различных приборов, так как они совпадают.
Снятие и анализ вольтамперных характеристик полупроводникового выпрямительного диода 1N4150 проделаны, приобретены навыки работы с мультиметром и осциллографом.
