S-191FT
3.10 Пневмоцилиндр зажима главного шпинделя
Сила зажима |
7400 Н при 6 бар |
Скорость вращения |
90’000°/мин |
Ø прохода |
до 49 мм |
3.11 Зажим контршпинделя
Сила зажима |
4200 Н при 6 бар |
Скорость вращения |
90’000°/мин |
® BUMOTEC SWITZERLAND |
31 / 146 |
S-191FT
3.12 Магазин СМИ
Кол-во мест |
30 / 60 (опция)/ 90 (опция) |
Тип державок |
HSK 40 |
Макс. Длинна державки с инструментом |
130 mm |
Ø макс. |
40 mm |
|
(80 mm если соседние места |
|
пусты) |
Макс вес инстр-та |
1800 гр (3.9 lbs) |
3.13Устройства подачи прутка

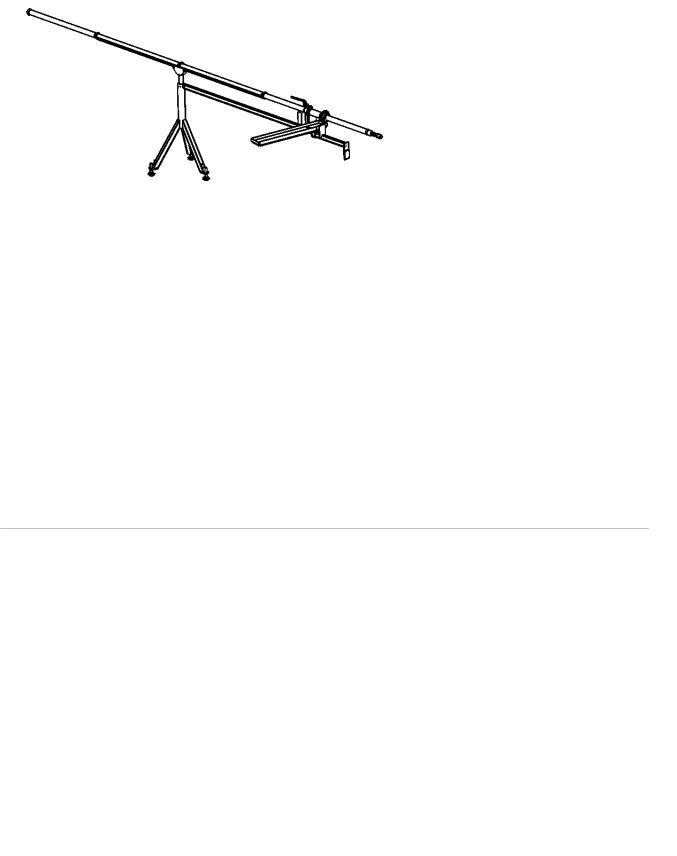

Пневмотолкатель Bumotec
Ø макс прутка |
32 мм |
Макс длинна прутка |
3000 мм |
Подаваемых прутков |
1 |
Пневмотолкатель |
|
® BUMOTEC SWITZERLAND |
32 / 146 |
S-191FT

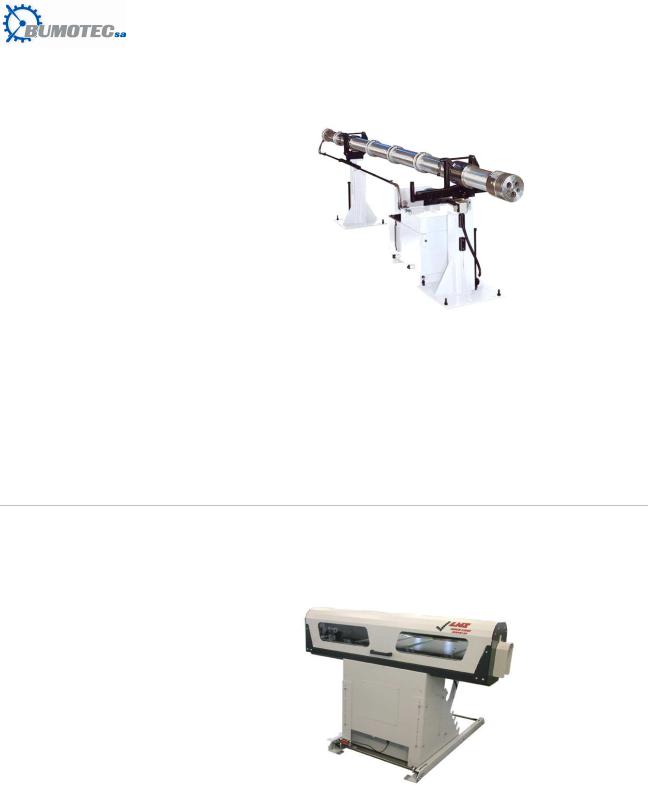

LNS Super Hydrobar HYS.42
Ø макс прутков |
42 мм |
Длинна прутков |
3000 мм |
Кол-во прутков |
6 |
Гидротолкатель |
|
LNS Quick Load Servo 65
Ø макс прутков |
65 мм |
Длинна прутков |
1300 мм |
Кол-во прутков |
зависит от Ø |
|
ширина 600 мм |
Сервопривод |
|
® BUMOTEC SWITZERLAND |
33 / 146 |
S-191FT
3.14 Устройство центральной смазки
Модель |
Bijur Surfire |
Емкость |
5 litres |
Давление |
40 bar |
3.15 Гидросистема
S191F |
|
Модель |
Bachofen MIC6 |
Емкость |
6 литров |
Давление |
75 бар макс |
Тип масла |
ISO VG32 |
|
Hydraulic grade |
S191FT |
|
Модель |
Bachofen MIC25 |
Емкость |
25 литров |
Давление |
120 бар макс |
Тип масла |
ISO VG32 |
|
Hydraulic grade |
® BUMOTEC SWITZERLAND |
34 / 146 |
S-191FT
3.16 Бак СОЖ / стружки
Емкость |
160 лит |
Расход |
40 лит/мин |
Рекомендуемое масло (СОЖ) |
Motorex Ortho NF-X 15 |
3.17 Устройство охлаждения
Модель |
|
Мощность |
винтами) |
двигателями)
® BUMOTEC SWITZERLAND |
35 / 146 |
S-191FT
3.18 Холодильник электрошкафа
Модель |
OLAIR EGO 12B |
Мощность |
1250 W |
Диапазон температур |
от 20°C до 55°C |
3.19 Вытяжка – фильтр масляного тумана
Модель |
Elbaron RON/A 60SV |
Расход |
550 м3/час |
3.20 Противопожарная система
Модель |
Altrade al-deco |
Тип газа |
CO2 |
Емкость балона |
10 кг |
® BUMOTEC SWITZERLAND |
36 / 146 |
S-191FT
4. Державки / Инструмент
4.1 Тип державок |
|
|
Фрезерная версия |
|
|
ТИП КОНУСА |
HSK E- 40 |
|
ДЕРЖАВКИ ЦАНГ ТИПА E25 |
ART 70-088 |
|
ДЕРЖАВКИ ЦАНГ ТИПА E16 |
ART 70-086 |
|
Токарная версия |
|
|
ТИП КОНУСА |
HSK A- 40 |
|
ТОКАРНЫЕ ДЕРЖАВКИ |
10X10 MM |
ART 50391.4 |
ТОКАРНЫЕ ДЕРЖАВКИ |
12X12 MM |
ART 50394.4 |
ОТРЕЗНЫЕ ДЕРЖАВКИ |
|
ART 50362.4 |
ДЕРЖАВКИ ЦАНГ ТИПА E25 |
|
ART 70-092 |
ДЕРЖАВКИ ЦАНГ ТИПА E16 |
|
ART 70-093 |
® BUMOTEC SWITZERLAND |
37 / 146 |
S-191FT
4.2Тип цанг главного шпинделя
4.3Тип цанг контршпинделя
4.4Тип опционных зажимов
Цанга F38
Диаметр |
32 мм |
Подача прутка |
возможна |
Цанга F48
Диаметр |
42 мм |
Подача прутка |
возможна |
Зажим Ottet
Диаметр |
Зависит от заготовки |
Подача прутка : |
невозможна |
Кулачковый зажим
Зажим |
макс 25x46 мм |
Подача прутка |
возможна |
Принцип |
один кулачек фикс. |
|
Подвижные кулачки |
® BUMOTEC SWITZERLAND |
38 / 146 |
S-191FT
5. ОБСЛУЖИВАНИЕ
ПРОЧИТАТЬ ПАРАГРАФ БЕЗОПАСТНОСТЬ ДО ПРОВЕДЕНИЯ РАБОТ ПО ОБСЛУЖИВАНИЮ
5.1 Периодическое обслуживание
® BUMOTEC SWITZERLAND |
39 / 146 |
S-191FT
5.2Локализация
1.Поверхность станка
3. Вентиляторы
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Холодильник |
|
Охл. шкафа |
Вытяжка |
|
Трансформатор |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4. Вентилятор охлаждения шкафа
- Визуальный контроль фильтра, очищать по необходимости.
