S-191FT
3. ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

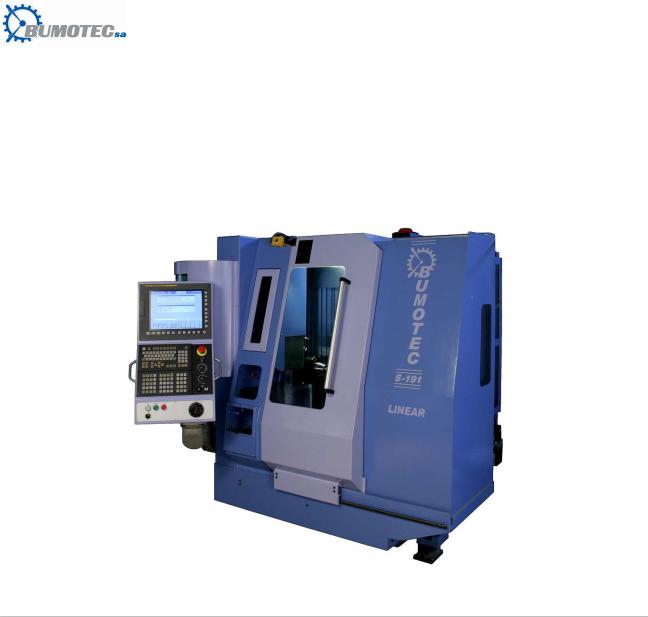

3.1 Станок S-191 FT
|
|
F/L |
FT/L |
Кол-во осей |
|
6 |
7 |
Размеры |
Ширина |
2200 мм |
2200 мм |
|
Глубина |
2400 мм |
2400мм |
|
Высота |
2490 мм |
2490 мм |
Вес |
|
~4200 кг |
~4400 кг |
Фрезерный шпиндель |
|
6 кВт |
6 кВт |
|
|
30’000 об/мин |
30’000 об/мир |
Главный шпиндель |
|
7.5 кВт |
7.5 кВт |
|
|
90’000°/мин |
5’500 об/мин |
ЧПУ |
|
Fanuc 30i |
Fanuc 30i |
® BUMOTEC SWITZERLAND |
21 / 146 |
S-191FT
3.2 Направления осей (S-191FT-R)
y-
x+ |
y+ |
|
z-
x-
z +
B
C
A
w-
w+
Ось |
Узел |
Ход |
Скорость |
Разрешение Мощность |
|
|
A |
Контр- |
360° |
5’500 Min-1 |
0.0001° |
7.5 KW |
|
|
шпиндель |
|
|
|
|
|
B |
Фрез. шпиндель |
-25°/+120° |
36’000°/min |
0.0001° |
4.3 KW |
|
C |
Гл. шпиндель |
360° |
5’500 Min-1 |
0.0001° |
7.5 KW |
|
X |
Вертикальная |
410 mm |
40 m/min |
0.0001 mm |
2.5 KW |
5500 N |
Y |
Поперечная |
200 mm |
40 m/min |
0.0001 mm |
2.5 KW |
5500 N |
Z |
Продольная |
400 mm |
40 m/min |
0.0001 mm |
2.5 KW |
5500 N |
W |
Продольная-2 |
310 mm |
40 m/min |
0.0001 mm |
2.5 KW |
5500 N |
® BUMOTEC SWITZERLAND |
22 / 146 |
S-191FT
Линейные двигатели S-191 FTL-R
y-
x+ |
y+ |
|
z-
x-
z +
B
C
A
w-
w+
Ось |
Узел |
Ход |
Скорость |
Разрешение Мощность |
|
|
A |
Контр- |
360° |
5’500 Min-1 |
0.0001° |
7.5 KW |
|
|
шпиндель |
|
|
|
|
|
B |
Фрез. шпиндель |
-25°/+120° |
36’000°/min |
0.0001° |
4.3 KW |
|
C |
Гл. шпиндель |
360° |
5’500 Min-1 |
0.0001° |
7.5 KW |
|
X |
Вертикальная |
410 mm |
50 m/min |
0.0001 mm |
2.5 KW |
5500 N |
Y |
Поперечная |
200 mm |
50 m/min |
0.0001 mm |
4.8 KW |
2400 N |
Z |
Продольная |
400 mm |
50 m/min |
0.0001 mm |
7.2 KW |
3500 N |
W |
Продольная-2 |
310 mm |
40 m/min |
0.0001 mm |
2.5 KW |
5500 N |
® BUMOTEC SWITZERLAND |
23 / 146 |
S-191FT
S-191 F-P и S-191 FT-P
y-
x + |
y+ |
|
z-
x-
z+
B
C
u-
u+
Ось |
Узел |
Ход |
Скорость |
Разрешение Мощность |
|
|
C |
Гл. шпиндель |
360° |
90’000°/min |
0.0001° |
7.5 KW |
|
|
|
|
(FT: 5'500 rpm) |
|
|
|
B |
Фрез. шпиндель |
-25°/+120° |
36’000°/min |
0.0001° |
4.3 KW |
|
X |
Вертикальная |
400 mm |
40 m/min |
0.0001mm |
2.5 KW |
5500N |
Y |
Поперечная |
200 mm |
40 m/min |
0.0001mm |
2.5 KW |
5500N |
Z |
Продольная |
410 mm |
40 m/min |
0.0001mm |
2.5 KW |
5500N |
U |
Продольная-2 |
310 mm |
40 m/min |
0.0001mm |
2.5 KW |
5500N |
® BUMOTEC SWITZERLAND |
24 / 146 |
S-191FT
S-191 FL-P, S-191 FTL-P - Линейные двигатели
x+
y+ y-
z-
x-
z+
B
C
w-
w+
Ось |
Узел |
Ход |
Скорость |
Разрешение Мощность |
|
|
C |
Гл. шпиндель |
360° |
90’000°/min |
0.0001° |
7.5 KW |
|
|
|
|
(FT: 5'500 rpm) |
|
|
|
B |
Фрез. шпиндель |
-25°/+120° |
36’000°/min |
0.0001° |
4.3 KW |
|
X |
Вертикальная |
400 mm |
50 m/min |
0.0001mm |
2.7 KW |
3500N |
Y |
Поперечная |
200 mm |
50 m/min |
0.0001mm |
4.8 KW |
2400N |
Z |
Продольная |
410 mm |
50 m/min |
0.0001mm |
7.2 KW |
5500N |
W |
Продольная-2 |
310 mm |
40 m/min |
0.0001mm |
2.5 KW |
5500N |
® BUMOTEC SWITZERLAND |
25 / 146 |
S-191FT
Гравюра с указанием и направлением осей прикреплена на передней двери станка
® BUMOTEC SWITZERLAND |
26 / 146 |
S-191FT
3.3 Главный шпиндель
Ø прохода прутка |
32 / 42 мм |
Мощность |
7.5 кВт |
Момент |
22/28 Нм |
Сила пневмозажима |
4900 Н при 6 бар |
Сила гидрозажима |
46 кН при 45 бар |
Разрешение |
0.0001° |
Точность |
0.001° |
Скорость вращения S191F |
90’000°/min |
Скорость вращения S191FT |
5’500 об/мин |
3.4 Шпиндель / инструмент
Мощность |
6 |
кВт |
Момент |
6 |
Нм при 800 об/мин |
Сила зажима |
1000 Н |
|
Разрешение |
0.0001° |
|
Точность |
0.001° |
|
Скорость вращения |
30’000 об/мин |
|
Тип зажима |
HSK-E-40 или HSK-A-40 |
|
СОЖ через инструмент (опция) |
30 бар |
|
® BUMOTEC SWITZERLAND |
27 / 146 |
S-191FT
3.5 Устройство перехвата
Тип зажима |
Schunk type PGS100 |
Ход тисков |
6 mm |
Сила зажима |
4200 N à 6 bar |
Оси ЧПУ |
Ось позиционирования U |
3.6 Контр шпиндель
Ø прохода |
32 / 42 мм |
Мощность |
7.5 кВт |
Момент |
22/28 Нм |
Сила зажима |
4900 Н при 6 бар |
Разрешение |
0.0001° |
Точность |
0.001° |
Скорость вращения |
90’000°/мин |
® BUMOTEC SWITZERLAND |
28 / 146 |
S-191FT
3.7 Манипулятор съема детали с устройства перехвата
Горизонтальное движене (параллельно оси У)
Двухкулачковый автоцентрирующийся захват
3.8 Устройство вывода детали в конфигурации с контршпинделем
Вертикальное и поворотное движения
Двухкулачковый автоцентрирующийся захват
® BUMOTEC SWITZERLAND |
29 / 146 |
S-191FT
3.9 Гидроцилиндр зажима главного шпинделя
Röhm
Модель: SZS 46/103
SMW-Autoblok
Модель: VNK 102-46
Kitagawa
Модель: SS1452
