2.5 Создание конечно-элементной модели

1. Строим точки (keypoints)

Строим узлы:



21.Preprocessor > Modeling > Create >



Keypoints > In Active CS



22.Cтроим точки c координатами



(0;0;0) и (13.9;0;0)



23.Переходим в цилиндрическую



систему координат: Workplace-



>Change Active CS> Global



Cylindrical



24.Preprocessor > Modeling > Copy >



Keypoints Выбираем



узел 2> В поле KGEN ставим число



копий (6 штук) и в поле DY ставим



60 (в полярной С.К. это 60 градусов



)



25.Preprocessor > Modeling > Copy >



Keypoints Выбираем



узел 2> В поле KGEN ставим число



копий 2 и в поле DX ставим 6.1



26.Preprocessor > Modeling > Copy >



Keypoints Выбираем



узел 8> В поле KGEN ставим число



копий 6 и в поле DY ставим 60



27.Переходим в декартову систему



координат: Workplace->Change



Active CS> Global Cartesian



28.Cтроим точки c координатами



(0;0;120) (0;20;120) (0;20;140) и



(0;80;140)

K,1,0,0,0,

K,2,13.9,0,0,

CSYS,1

FITEM,3,2 KGEN,6,P51X, , , ,60, , ,0

FITEM,3,2 KGEN,2,P51X, , ,6.1, , , ,0

FITEM,3,8 KGEN,6,P51X, , , ,60, , ,0

CSYS,0

K,14,0,0,120,

K,15,0,20,120,

K,16,0,20,140,

K,17,0,80,140,

K,18,0,0,15,

50

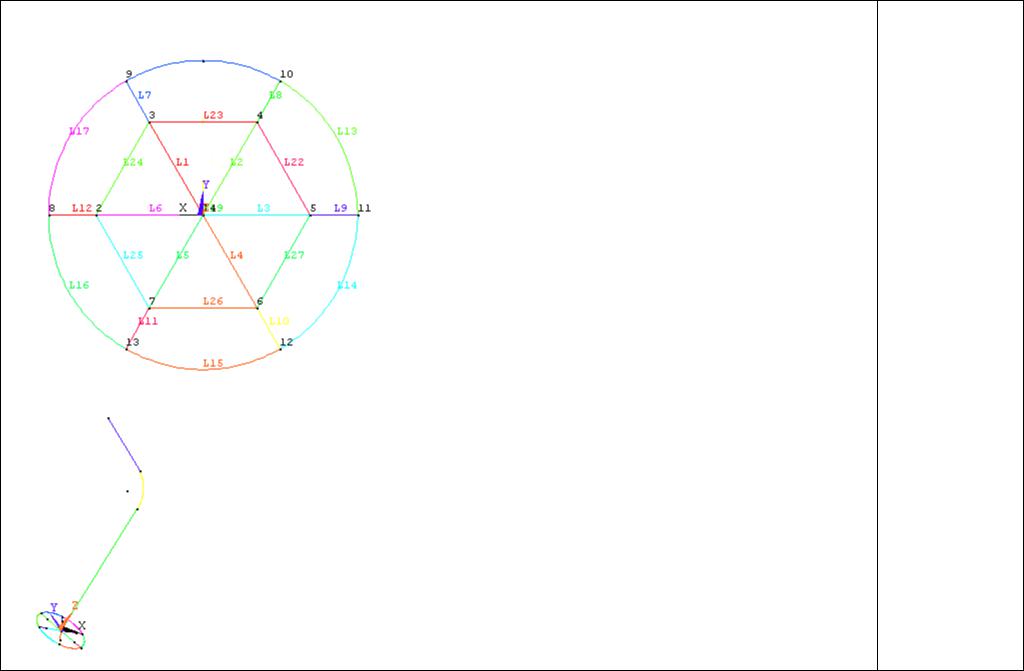

2. Строим линии

Строим прямые линии:



20.Preprocessor > Modeling > Create



>Lines >Lines> Straight Line



Строим arc-линию:



9. Preprocessor > Modeling > Create



>Lines >Arcs> By End KPs & Radius





LSTR,

1,

3

LSTR,

1,

4

LSTR,

1,

5

LSTR,

1,

6

LSTR,

1,

7

LSTR,

1,

2

LSTR,

3,

9

LSTR,

4,

10

LSTR,

5,

11

LSTR,

6,

12

LSTR,

7,

13

LSTR,

2,

8

LSTR,

5,

4

LSTR,

4,

3

LSTR,

3,

2

LSTR,

2,

7

LSTR,

7,

6

LSTR,

6,

5

LSTR,

1,

14

LSTR,

16,

17

LARC,10,11,1,20,

LARC,11,12,1,20,

LARC,12,13,1,20,

LARC,13,8,1,20,

LARC,8,9,1,20,

LARC,9,10,1,20,

LARC,14,16,15,20,

51

3. Разбиение на конечные элементы

3.

Строим области Area (всего 12





областей):



4.

Preprocessor > Modeling >





Create > Areas > Arbitrary> By





Lines



5.

Последовательно указываем





линии, между которыми хотим





получить элемент.



6.

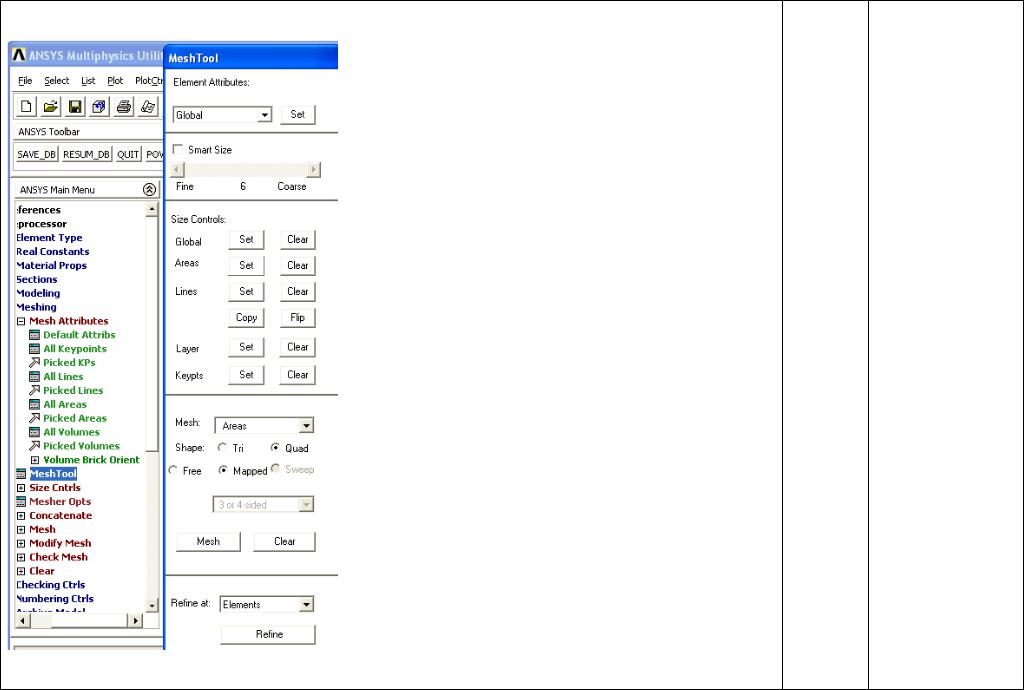

Preprocessor > Modeling >





MeshTool





C помощью кнопки SET возле





Lines устанавливаем число





разбиений всех линий:





Выбираем линию > Apply > В





поле No. of element divisions





(NDIV) пишем число точек





разбиения линии



7.

Preprocessor > Modeling >





MeshTool



8.

В поле Mesh выбираем Areas,





тип элементов (shape):





четырехугольный (Quad),





разбивка: привязанная





(Mapped).



9.

Нажимаем Mesh и выбираем





область разбивки.



10.Ok.







FLST,2,4,4 AL,P51X

FITEM,2,17 FLST,2,3,4

FITEM,2,7 FITEM,2,4

FITEM,2,24 FITEM,2,27

FITEM,2,12 FITEM,2,3

AL,P51X AL,P51X

FLST,2,4,4 FLST,2,3,4

FITEM,2,12 FITEM,2,3

FITEM,2,25 FITEM,2,22

FITEM,2,16 FITEM,2,2

FITEM,2,11 AL,P51X

AL,P51X FLST,2,3,4

FLST,2,4,4 FITEM,2,1

FITEM,2,11 FITEM,2,2

FITEM,2,15 FITEM,2,23 FITEM,2,10 AL,P51X FITEM,2,26 FLST,2,4,4 AL,P51X FITEM,2,8 FLST,2,4,4 FITEM,2,18 FITEM,2,10 FITEM,2,7 FITEM,2,14 FITEM,2,23 FITEM,2,9 AL,P51X FITEM,2,27

AL,P51X

FLST,2,4,4 FLST,5,12,5,ORDE,2 FITEM,2,9 FITEM,5,1 FITEM,2,13 FITEM,5,-12 FITEM,2,8 CM,_Y,AREA FITEM,2,22 ASEL, , , ,P51X AL,P51X CM,_Y1,AREA FLST,2,3,4 CHKMSH,'AREA' FITEM,2,24 CMSEL,S,_Y FITEM,2,1

FITEM,2,6 AMESH,_Y1 AL,P51X

FLST,2,3,4 CMDELE,_Y FITEM,2,25 CMDELE,_Y1 FITEM,2,6 CMDELE,_Y2 FITEM,2,5

AL,P51X

FLST,2,3,4

FITEM,2,26

FITEM,2,5

FITEM,2,4

52

4. Получение полной геометрии ключа

1. Preprocessor > Modeling



>Operate > Extrude > Elem Ext



Opt и в поле Element Type



Number выбираем элемент



Solid45



В поле VAL1 набираем 10



2. Preprocessor > Modeling



>Operate > Extrude > Areas> By



XYZ Offset



Выбираем 6 внешних областей>



Apply> В поле DZ пишем -20.



3. Выбираем области с



координатой z=0;



Select> Entities> Выбираем:



Areas, By Location, Z



coordinates, нажимаем Apply>



Plot

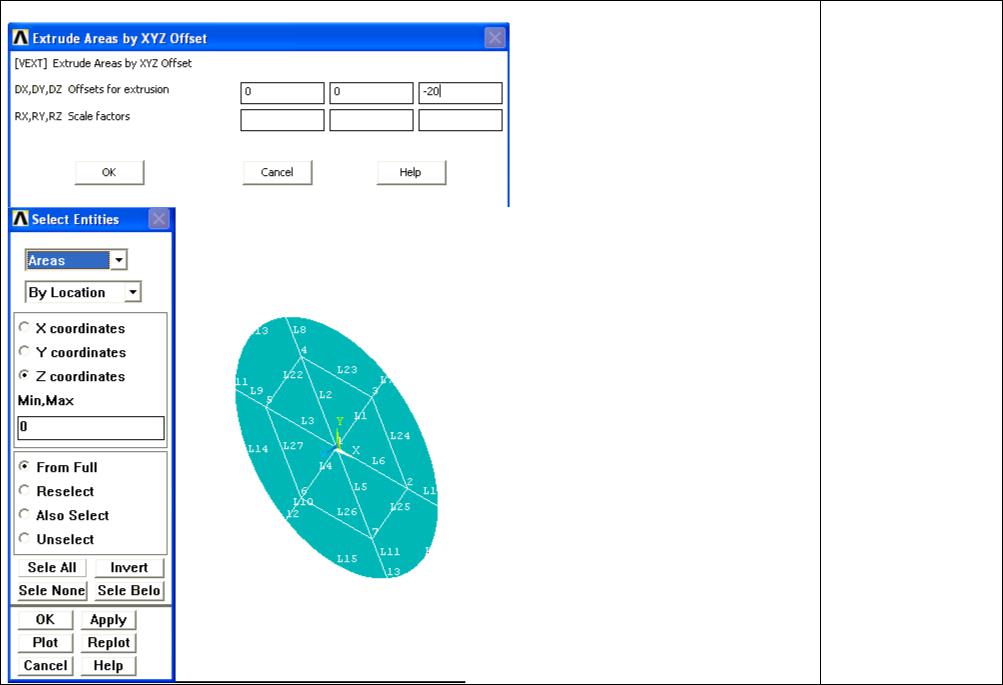

4. Preprocessor > Modeling



>Operate > Extrude > Areas> By



XYZ Offset



Выбираем 12 областей (z=0)>



Apply> В поле DZ пишем 15, в



полях RX и RY пишем 0.5



5. Выбираем области с



координатой z=15;



6. Preprocessor > Modeling



>Operate > Extrude > Areas> By



Lines



Протягиваем вдоль линий,



изображающих ручку ключа.





FLST,2,6,5,ORDE,2

FITEM,2,1

FITEM,2,-6 VEXT,P51X, , ,0,0,-20,,,,

ASEL,S,LOC,Z,0

FLST,2,12,5,ORDE,2

FITEM,2,1 FITEM,2,-12 VEXT,P51X, , ,0,0,15,0.5,0.5,,

ASEL,S,LOC,Z,15

FLST,2,12,5,ORDE,12

FITEM,2,37

FITEM,2,42

FITEM,2,46

FITEM,2,50

FITEM,2,54

FITEM,2,58

FITEM,2,61

FITEM,2,64

FITEM,2,66

FITEM,2,68

FITEM,2,70

FITEM,2,72 LPLOT FLST,8,3,4 FITEM,8,19 FITEM,8,21 FITEM,8,20

VDRAG,P51X, , , , ,

,P51X

53

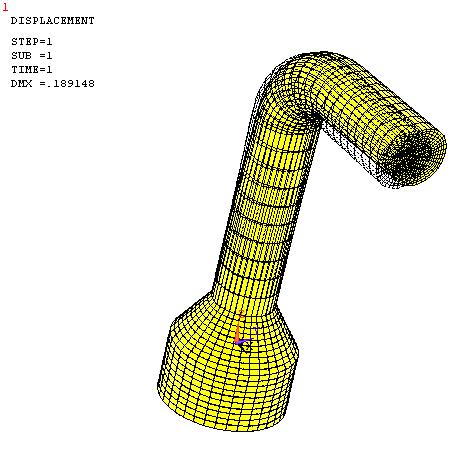

В результате получится следующее изображение:

54

3. Solution

3.1 Закрепление

1. Закрепляем внутренние грани шестигранника

Закрепляем внутренние

FITEM,2,16



грани шестигранника,

DA,P51X,ALL,



запрещая все перемещения

FITEM,2,21



DA,P51X,ALL,







Solution>Apply Loads>

FITEM,2,25



DA,P51X,ALL,



>Structural> Displacement>On

FITEM,2,29



Areas

DA,P51X,ALL,





FITEM,2,33



Выбираем площади,

DA,P51X,ALL,



DA,P51X,ALL,FITEM,2,36



накладываем ограничение на



все перемещения (all DOF)











Выбираем узлы с

NSEL,S,LOC,Z,140



координатой z=140

NPLOT



Select> Entities> Выбираем:

FLST,2,1,1,ORDE,1



Nodes, By Location, Z



FITEM,2,15785



coordinates, нажимаем



F,P51X,FX,P



Apply> Plot





Solution>Apply Loads>

SOLVE



>Structural> Force/Moment





>On Nodes





В один и крайних узлов





прикладываем силу по оси x.





После этого запускаем





программу на счет





Solution> Solve>Current LS



55

4. Postprocessor

4.1 Просмотр результатов

Чтение результатов

1. Просматриваем деформированную и



недеформированную формы:



General Postproc> Plot Results> Deformed



Shape



2. Выводим на экран анимацию



деформированной формы



PlotCtrl>Animate>Deformed Shape



Задаем параметры отображения



3. Строим распределение эквивалентных



напряжений по теории Хубера-Мизеса:



General Postproc> Plot Results> Contour plot>



Element solution> stress> Von Mises stress.





56
