Введение
Цель работы – изучение работы логических элементов ТТЛ.
Постановка задачи:
1.Собрать стенды для исследования ЛЭ НЕ, 2И-НЕ, 3ИЛИ-НЕ для биполярного транзистора Т341 и диода ZC821A, при индивидуальном сопротивлении R = 200 Ом;
2.Собрать стенд для исследования составного транзистора на выходе по схеме Дарлингтона;
3.Собрать стенд для исследования ЛЭ НЕ ТТЛ с тремя состояниями
выхода;
4.Собрать стенд с открытым коллектором, исследовать его. Подсоединить
квыходу источник питания +5 В через сопротивление 1 кОм;
5.Написать вывод о проделанной работе.
2
1 ИССЛЕДОВАНИЕ ЛЭ НЕ
Схемы собирались в электронной системе моделирования Electronics Workbench.
На рисунках 1.1 и 1.2 приведены измерения при различных конфигурациях переключателя X для ЛЭ НЕ.

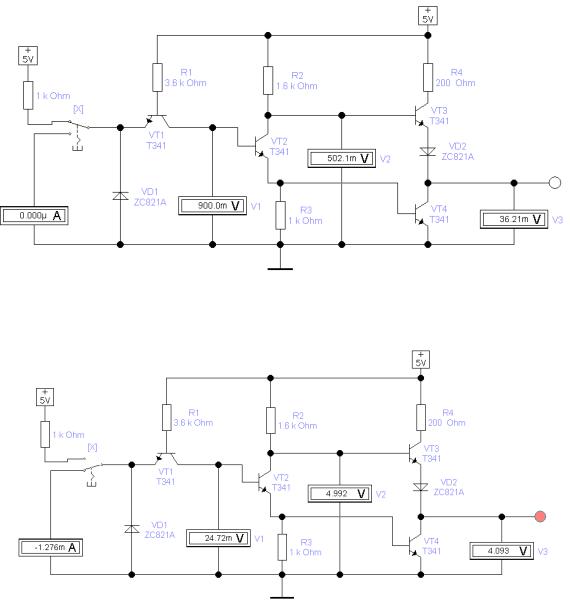

Рисунок 1.1 - ЛЭ НЕ, переключатель включен
Рисунок 1.2 - ЛЭ НЕ, переключатель выключен
На данной схеме составлена логичсекая функция НЕ, которая инвертирует сигнал.
В таблице 1.1 представлены измерения данной схемы.
3
Таблица 1.1 – Измерения ЛЭ НЕ
Переключатель x |
Iу, мА |
Uвых, В |
Состояние |
0 |
-1.276 |
4.093 |
1 |
1 |
0 |
0.036 |
0 |
4
2 ИССЛЕДОВАНИЕ ЛЭ 2И-НЕ
На рисунках 2.1, 2.2 и 2.3 приведены измерения при различных конфигурациях переключателей Z и X для ЛЭ 2И-НЕ.

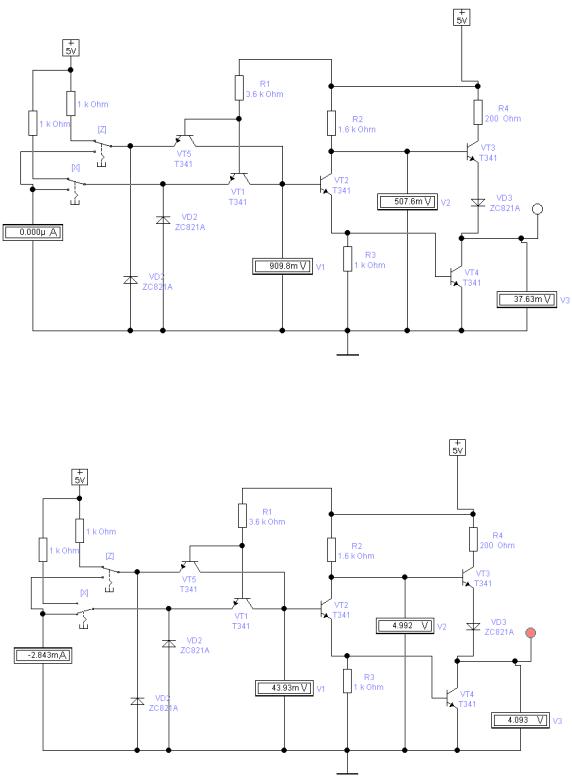

Рисунок 2.1 - ЛЭ 2И-НЕ, оба переключателя включены
Рисунок 2.2 - ЛЭ 2И-НЕ, один переключатель включен
5
Рисунок 2.3 - ЛЭ 2И-НЕ, оба переключателя выключены
Данная функция на выход выдает сигнал только, когда на вход подается,
как минимум, один нуль.
В таблице 2.1 представлены измерения для ЛЭ 2И-НЕ.
Таблица 2.1 – Измерения для ЛЭ 2И-НЕ
Переключатель Z |
Переключатель X |
Uвых, В |
Iу, мА |
Состояние |
0 |
0 |
4.093 |
-1.28 |
1 |
0 |
1 |
4.093 |
-2.843 |
1 |
1 |
0 |
4.094 |
-2.844 |
1 |
1 |
1 |
0.038 |
0 |
0 |
6
3 ИССЛЕДОВАНИЕ ЛЭ 3ИЛИ-НЕ
На рисунках 3.1, 3.2, 3.3, 3.4, 3.5, 3.6, 3.7, 3.8, 3.9, 3.10 приведены измерения при различных конфигурациях переключателей Z, X и С для ЛЭ
3ИЛИ-НЕ.

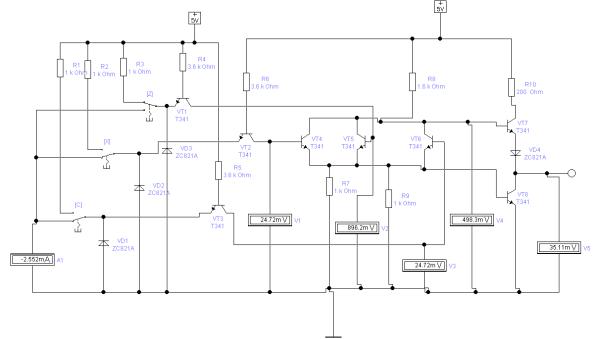

Рисунок 3.1 - ЛЭ 3ИЛИ-НЕ, один переключатель включен
7

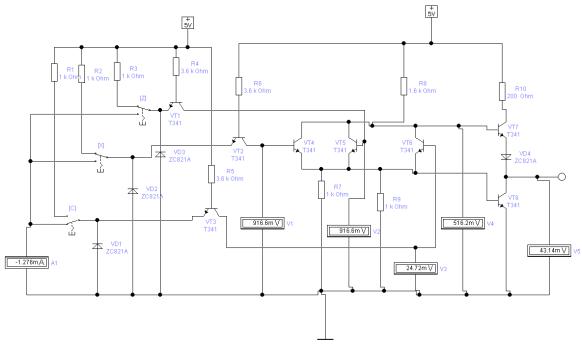

Рисунок 3.2 - ЛЭ 3ИЛИ-НЕ, два переключателя включены
8

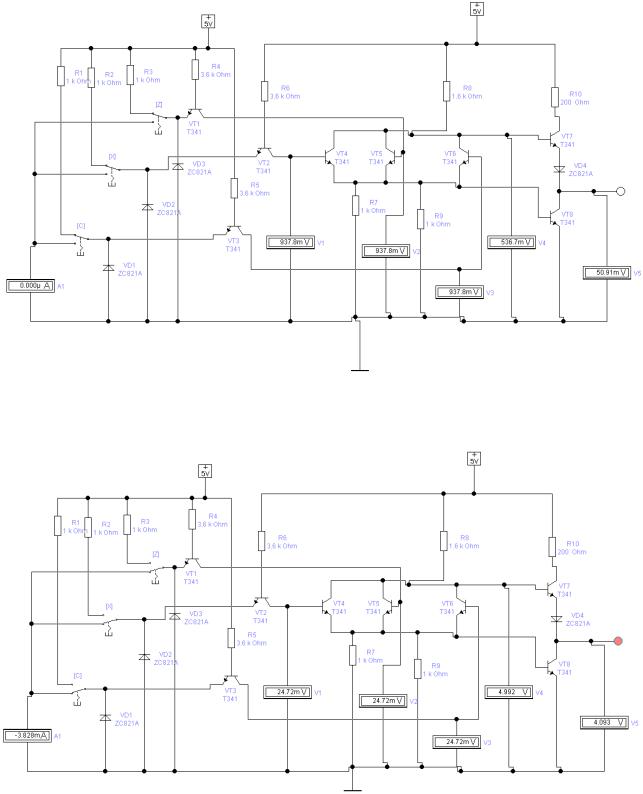

Рисунок 3.3 - ЛЭ 3ИЛИ-НЕ, все переключатели включены
Рисунок 3.4 - ЛЭ 3ИЛИ-НЕ, все переключатели выключены
Данная фукнция выдает сигнал только, когда на вход нет никаких сигналов.
В таблице 3.1 представлены измерения данной схемы ЛЭ 3ИЛИ-НЕ.
9
Переключатель |
Переключатель |
Переключатель |
Uвых, |
Iу, |
Состоян |
Z |
X |
C |
B |
мА |
ие |
|
|
|
|
- |
|
0 |
0 |
0 |
4.093 |
3.828 |
1 |
|
|
|
|
- |
|
0 |
0 |
1 |
0.035 |
2.552 |
0 |
|
|
|
|
- |
|
0 |
1 |
0 |
0.035 |
2.552 |
0 |
|
|
|
|
- |
|
1 |
0 |
0 |
0.035 |
2.552 |
0 |
|
|
|
|
- |
|
1 |
1 |
0 |
0.043 |
1.276 |
0 |
|
|
|
|
- |
|
1 |
0 |
1 |
0.043 |
1.276 |
0 |
|
|
|
|
- |
|
1 |
0 |
1 |
0.043 |
1.276 |
0 |
1 |
1 |
1 |
0.051 |
0 |
0 |
10
