.pdfМинистерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования
«ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ» (ТУСУР)
Кафедра комплексной информационной безопасности электронно-
вычислительных систем (КИБЭВС)
ЛОГИЧЕСКИЕ ФУНКЦИИ «И», «ИЛИ» НА ДИОДАХ Отчет по дополнительной лабораторной работе №1 по дисциплине «Электроника и схемотехника 1» Вариант №
Студент гр. ххх
___ ххх ___ ххх
ххх
Руководитель
ххх,
ххх
________ ххх
ххх
Томск 2022
Введение
Цель работы – исследование режимов работы биполярного транзистора.
Постановка задачи:
1.Собрать стенды для исследования логических функции 2И, 3ИЛИ, а
также составную логическую функцию 2-2-2-ИЛИ-3И. Сопротивление резисторов R = 2 кОм, работа проходит с использованием полупроводникового диода ZC821A;
2.Для логических функций 2И, 3ИЛИ нужно собрать стенды для измерения логических параметров, перебор включением переключателей построить таблицу для каждого стенда;
3.Написать вывод о проделанной работе.
2
1 ИССЛЕДОВАНИЕ ЛОГИЧЕСКОЙ ФУНКЦИИ И НА ДИОДАХ
Схемы собирались в электронной системе моделирования Electronics Workbench.
На рисунке 1.1 приведена схема для исследования логической функции 2И.
Рисунок 1.1 - Схема 2И
На рисунках 1.2, 1.3 и 1.4 приведены уникальные измерения данной логической функции.
Рисунок 1.2 - Схема 2И, когда ни один переключатель не включен
3
Рисунок 1.3 - Схема 2И, при одном включенном переключателе

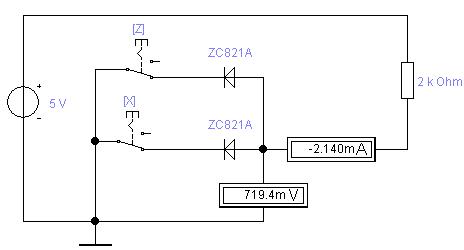

ч Рисунок 1.4 - Схема 2И, при обоих включенных переключателях
В таблице 1.1 приведены измерения данной схемы при разных
конфигурациях переключателей.
Таблица 1.1 – Измерения для схемы 2И
Переключатель Z |
Переключатель X |
U, B |
I, мА |
Состояние |
0 |
0 |
4,99 |
-0,005 |
1 |
0 |
1 |
0,7385 |
-2,131 |
0 |
1 |
0 |
0,7385 |
-2,131 |
0 |
1 |
1 |
0,7194 |
-2,14 |
0 |
4
2 ИССЛЕДОВАНИЕ ЛОГИЧЕСКОЙ ФУНКЦИИ ИЛИ НА ДИОДАХ
На рисунке 2.1 приведена схема для исследования логической функции
3ИЛИ.
Рисунок 2.1 - Схема 3ИЛИ
На рисунках 2.2, 2.3, 2.4 и 2.5 приведены уникальные измерения данной логической функции.
Рисунок 2.2 - Схема 3ИЛИ, когда ни один переключатель не включен
5
Рисунок 2.3 - Схема 3ИЛИ, при одном включенном переключателе
Рисунок 2.4 - Схема 3ИЛИ, когда включено 2 переключателя
Рисунок 2.5 - Схема 3ИЛИ, все переключатели включены
6
В таблице 2.1 приведены результаты измерений данной логической функции при разных конфигурациях переключателей.
Таблица 2.1 – Измерения для логической функции 3ИЛИ
Переключатель |
Переключатель |
Переключатель |
|
I, |
Состояни |
Z |
X |
C |
U, B |
мА |
е |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
|
4,26 |
2,13 |
|
0 |
0 |
1 |
1 |
5 |
1 |
|
|
|
4,26 |
2,13 |
|
0 |
1 |
0 |
1 |
5 |
1 |
|
|
|
4,26 |
2,13 |
|
1 |
0 |
0 |
1 |
5 |
1 |
|
|
|
4,28 |
2,14 |
|
1 |
1 |
0 |
1 |
5 |
1 |
|
|
|
4,28 |
2,14 |
|
1 |
0 |
1 |
1 |
5 |
1 |
|
|
|
4,28 |
2,14 |
|
1 |
0 |
1 |
1 |
5 |
1 |
|
|
|
4,29 |
|
|
1 |
1 |
1 |
2 |
2,15 |
1 |
7
3 ИССЛЕДОВАНИЕ СОСТАВНОЙ ЛОГИЧЕСКОЙ ФУНКЦИИ
На рисунке 3.1 приведена схема для исследования составной логической функции 2-2-2-ИЛИ-3И.
Рисунок 3.1 - Схема 2-2-2-ИЛИ-3И
На рисунках 3.2, 3.3 приведены выходные сигналы данной логической схемы, всего 64 варианта.
8
Рисунок 3.2 - Схема 2-2-2-ИЛИ-3И, показания анализатора до 2616
Рисунок 3.3 - Схема 2-2-2-ИЛИ-3И, показания анализатора от 2C16 до 3F16
9
Заключение
В ходе данной лабораторной работы были построены схемы логических функций 2И, 3ИЛИ и их стенды для измерения U и I. Также была построена схема для составной логической функции 2-2-2-ИЛИ-3И, а также были приведены её выходные значения на анализаторе сигналов.
