выполнение лр2 Муромцева
.docxГруппа |
А-03-19 |
|
Студент |
Муромцева Эльвира |
Лабораторная работа № 2 ДО
ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ RC-УСИЛИТЕЛЕЙ
4.1. В операционной системе «Windows» под управлением программы «Schematics» собрать схему усилителя в соответствии с заданием.
M = 3, N = 11.
Коэффициент усиления ИНУН 6 , пределы напряжения для ограничителя от -7 до 7.
С1 = (1 + 0.11 M + 0.07 N) мкФ = 2,1 мкФ,
С2 = (5 – 0.07 M + 0.04 N) нФ =5,23 нФ,
С3 = (5 + 0.05 M + 0.03 N) мкФ = 5,48 мкФ,
С4 = (5 – 0.07 M + 0.04 N) нФ = 5,23 нФ,
R1 = (2 – 0,1L) кОм = 1,9 кОм,
R2 = (100 +10 L) Ом = 110 Ом,
R3 = (200 + 30 N) Ом =530 Ом.
Рабочая схема усилителя
|
4.2. Проверить работоспособность схемы. Для этого подать на вход синусоидальный сигнал с частотой f = 5 кГц и амплитудой Um вх = 100 мВ, определить форму и амплитуду выходного сигнала. По этим данным определить коэффициент усиления Ku0.
Осциллограммы входного и выходного сигнала:
Ku0 = = (|𝑈вых1|+|𝑈вых2|)/(|𝑈вх1|+|𝑈вх2|)=990.018*10^(-3)/(200*10^(-3))=4.95 |
4.3. Снять амплитудно-частотную характеристику усилителя, определить граничные частоты полосы пропускания и коэффициент усиления на средних частотах. Результаты занести в таблицу.
АЧХ усилителя
Расчет Ku0 в линейном масштабе:
Ku0 = 10^( Ku1/20)=10^(13.9/20)=4.95
Ku1 – коэффициент усиления в двойном логарифмическом масштабе (из графика)
|
4.4. Определить входное сопротивление усилителя. Результат занести в таблицу.

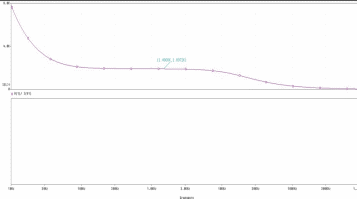

Частотная характеристика для входного сопротивления
Rвх =1,89кОм
|
4.5. Определить выходное сопротивление усилителя. Результат занести в таблицу.
АЧХ усилителя для двух разных сопротивлений нагрузки
Rвых = ( 𝑈вых хх /𝑈вых − 1)* Rн=(5.9654/4.3762-1)*300=108.9 |
Параметр |
Ku0 |
fн, Гц |
fв, кГц |
Rвх, кОм |
Rвых, Ом |
Расчет (для Rвх и Rвых заданное значение) |
4.95 |
83.76 |
332 |
1.9 |
110 |
Эксперимент |
4.95 |
66 |
335 |
1,89 |
108.9 |
4.6. Снять амплитудную характеристику усилителя. По характеристике определить коэффициент усиления в режиме малого сигнала и динамический диапазон усилителя.
Семейство осциллограмм выходного сигнала и амплитудная характеристика:
|
Амплитудная характеристика:
Динамический диапазон: 2.4B Ku0 = Δ𝑼вых /Δ𝑼вх=11.48/2.4=4.8 |
