МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра САУ

отчет

по индивидуальному домашнему заданию П2

по дисциплине «Математические Пакеты в инженерных и технических расчетах»

Вариант 12 "Мозаика"

Студент гр. 5492		Логинов А.А.
Преподаватель		Филатова Е.С.

Санкт-Петербург

2018

Выполнение задания:

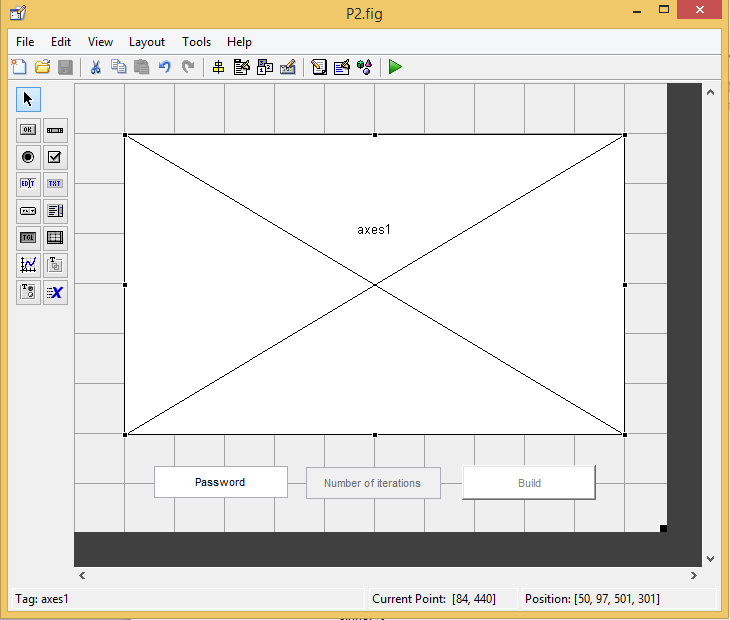

1. Создание пользовательского интерфейса.

2. Код каждого поля интерфейса:

2.1 Поле "Password":

function edit3_Callback(hObject, eventdata, handles)

global password;

password = get(hObject,'String');

password = char(password);

if (length(password) == length('Pass'))

if (password == 'Pass')

set(handles.pushbutton1,'Enable','on')

set(handles.edit1,'Enable','on')

set(handles.edit3,'Enable','on')

else

warndlg('Wrong password.','Wrong password.')

end

else

warndlg('Wrong password.','Wrong password.')

end

2.2 Код для поля "Number of iterations":

function edit1_Callback(hObject, eventdata, handles)

global N;

N = get(hObject,'String');

N = str2num(N);

3. Код для кнопки "Build":

function pushbutton1_Callback(hObject, eventdata, handles)

global N;

global axiom;

if N==0

errordlg('The number entered is 0.','Warning zero')

elseif N>15

errordlg('The number of iterations is more than 15. Drawing of a fractal would take too much time.','Warning more then 15')

elseif N>0 && N<16

cla

axiom = P1(N);

end

3. Код для скрипта СloseFunc

global N;

global axiom;

switch questdlg('Save variables or clear them?', ...

'Close', ...

'Save', 'Clear', 'Clear');

case 'Save'

save vars N axiom;

closereq

case 'Clear'

clear global N;

clear global axiom;

clear ButtonName;

closereq

end

3. Работа программы

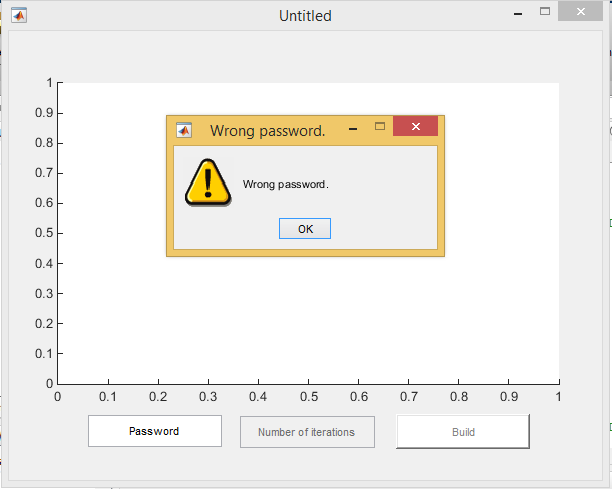

3.1. Ввод неверного пароля:

3.2. Ввод верного пароля:

3.3. Построение фрактала: 0 итераций

3.4. Построение фрактала: 16 итераций

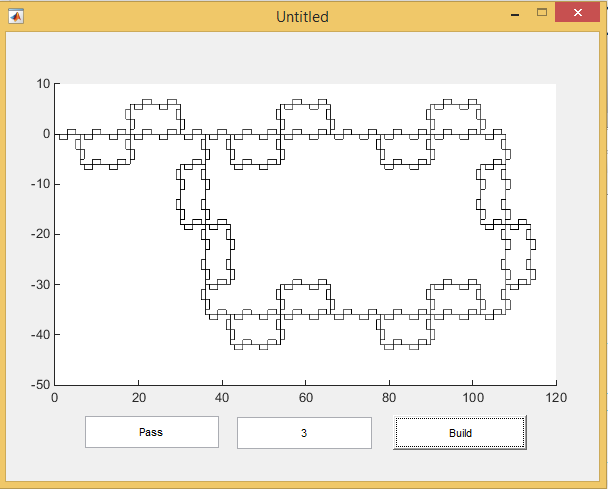

3.5. Построение фрактала: 3 итерации

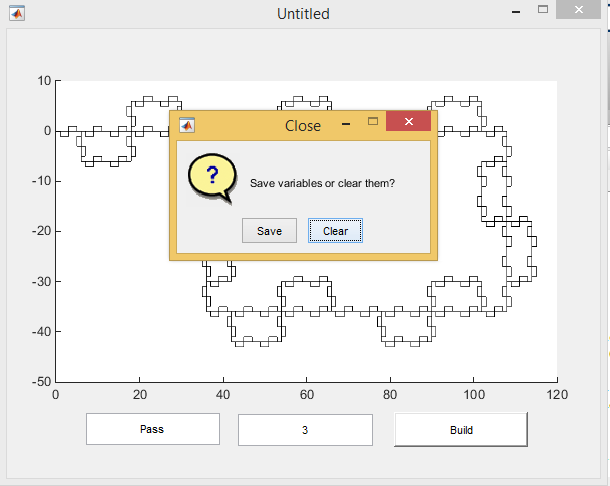

3.6. Закрытие окна

3.7. Выбор кнопки "Save"

Переменные записываются в файл с расширением .mat и сохраняются в Workspace

3.8. Выбор кнопки Очистить
