Техническое задание

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РФ

Федеральное государственное бюджетное образовательное учреждение высшего образования

“НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ”

Школа базовой инженерной подготовки

Отделение общетехнических дисциплин

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

На курсовой проект по дисциплине «Механика 2»

выдано студенту Милешкину Александру Александровичу группа 5А95

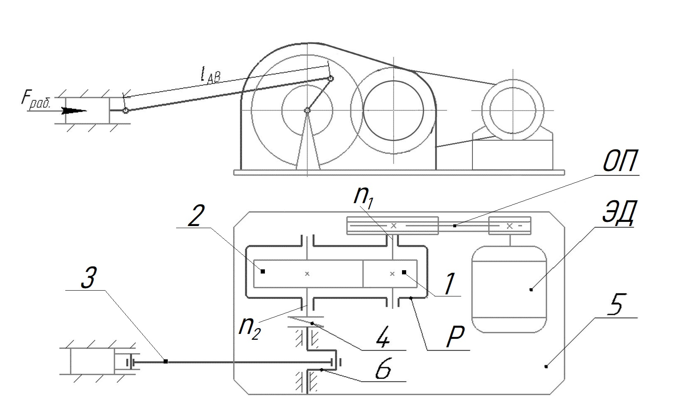

ЭД – электродвигатель;

ОП – открытая передача (цепная);

Р – закрытая зубчатая передача (редуктор);

1 – ведущая шестерня редуктора (ведущий вал);

2 – ведомое колесо редуктора (ведомый вал);

3 – шатун исполнительного механизма;

4 – муфта;

5 – плита;

6 – кривошип (коленчатый вал) исполнительного механизма

n₁ – частота вращения ведущего вала;

n₂ – частота вращения выходного вала редуктора.

Исходные данные:

частота вращения n_II = 100 об/мин;

длина шатуна l_АВ =0,46м;

длина кривошипа l_ОА =0,14 м;

сила полезного сопротивления F_раб = 8 кН

срок службы привода h = 12 тыс. час.

Материал зубчатых колес – сталь 45
