Тема 5

Video 5

Размерная привязка инструментов может выполняться как на внешних измерительных системах – оптических или лазерных, так и на станочных автоматических устройствах, содержащих датчик контакта, связанный с системой ЧПУ станка. В станках фрезерной группы датчики обычно размещаются непосредственно на рабочем столе.

Тема 5

Для выполнения измерений инструмент по команде автоматического цикла перемещается в шпиндель. Далее инструмент приближается к датчику и осуществляет его касание. В момент контакта производится фиксация текущего положения шпинделя и определение величины корректора длины инструмента.

Тема 5

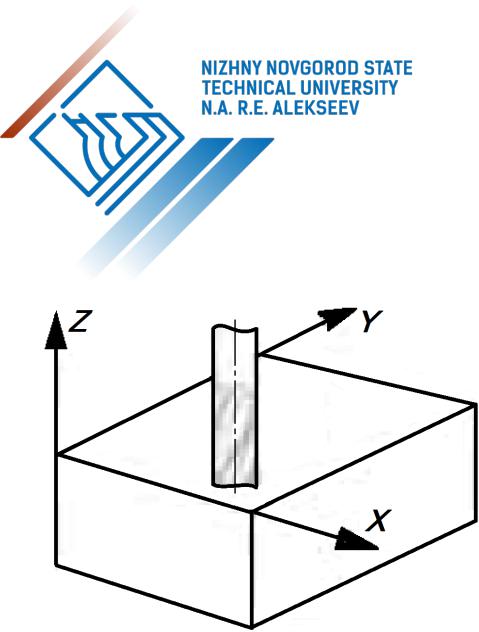

Смещений по оси Z определяется на последнем этапе пуско-наладки. Наладчик производит касание детали, предназначенной к обработке, одним из обрабатывающих инструментов. Когда датчик касается заданных поверхностей детали, наладчик регистрирует значение смещения Zo, полученное измерительной системой машины. Затем наладчик записывает данные в таблицу “смещения нулевых точек системы ЧПУ станка.

При внесении этой величины следует учитывать поправку на длину инструмента, задействованного в измерении.

Тема 5

Многопозиционная обработка

Как было показано выше, в горизонтальных станках с ЧПУ рабочий стол установлен на поворотном механизме, что позволяет обрабатывать различные поверхности детали. На вертикальных станках такая возможность отсутствует, поэтому обработка каждой грани требует переустановку детали и ее крепление в новое положение.

Тема 5

Рассмотрим пример, показывающий обработку детали на вертикальном станке с ЧПУ.

Тема 5

Деталь фиксируется в тисках, установленных на рабочем столе. Деталь переустанавливается вручную. Планы обработки обозначены стрелками. Вначале производится обработка передней поверхности детали и ее боковой поверхности. Далее оператор переворачивает деталь и закрепляет ее, после чего обрабатывается ее противоположная сторона. Затем оператор поворачивает деталь и крепит ее для дополнительной обработки боковой поверхности.

Тема 5

При изготовлении детали с большим числом переустановок Video 8 невозможно добиться высокой точности взаимного

расположения ее элементов. При этом каждая переустановка детали требует затрат существенного времени на пуско-наладку.

Снизить число переустановок возможно за счет применения поворотного стола, размещенного в рабочей зоне станка. Эти устройства способны поворачивать деталь относительно одной или двух координатных осей по командам управляющей программы.

Тема 5

Поворотный стол закрепляется на рабочий стол станка. Его использование в процессе обработки позволяет обрабатывать разные грани детали без

Video 9 переустановки. Такой тип операции называется многопозиционной обработкой. Ее использование существенно повышает качество детали и снижает время ее изготовления.
