Тема 3
БАЗИРОВАНИЕ КОРОТКИХ ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ
Установка с помощью призм и станочных тисков.
В большинстве случаев короткие цилиндрические детали (например, диски) крепятся на станке в призме или в тисках. Такой метод крепления широко применяется на фрезерных станках.

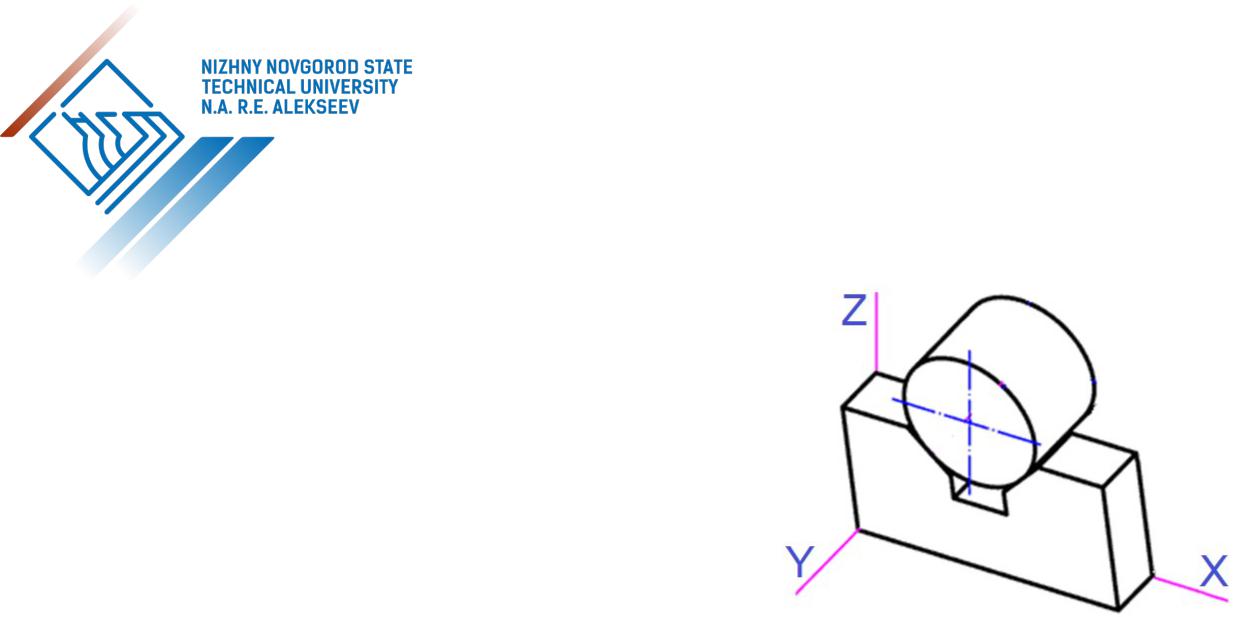

Диск на призме
Цилиндрическая поверхность детали прилегает к двум плоскостям призмы или тисков. На каждой из этих плоскостей формируется опорная база.
На торце детали расположена установочная база, сформированная тремя точками. Таким образом, деталь зафиксирована с помощью двойной опорной базы и установочной базы.
Еще одна опорная база формируется силовым замыканием прижимов.
Тема 3

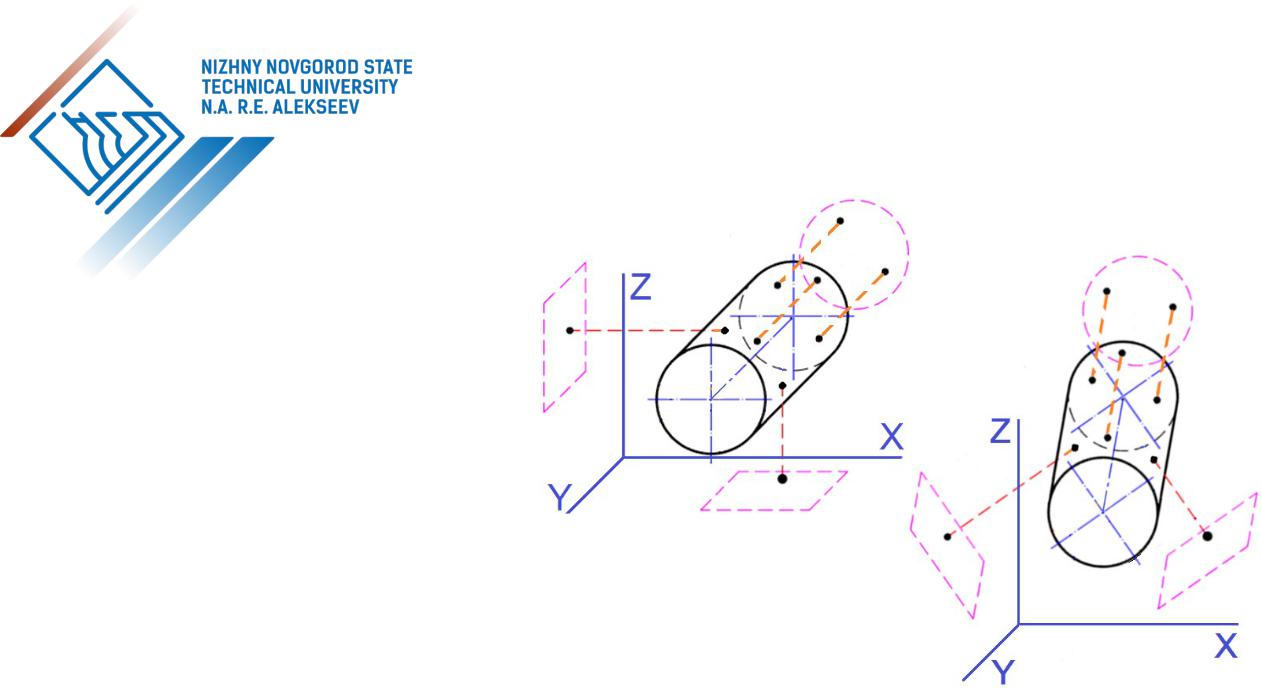

Базирование диска в тисках
Базирование диска в призме
Тема 3

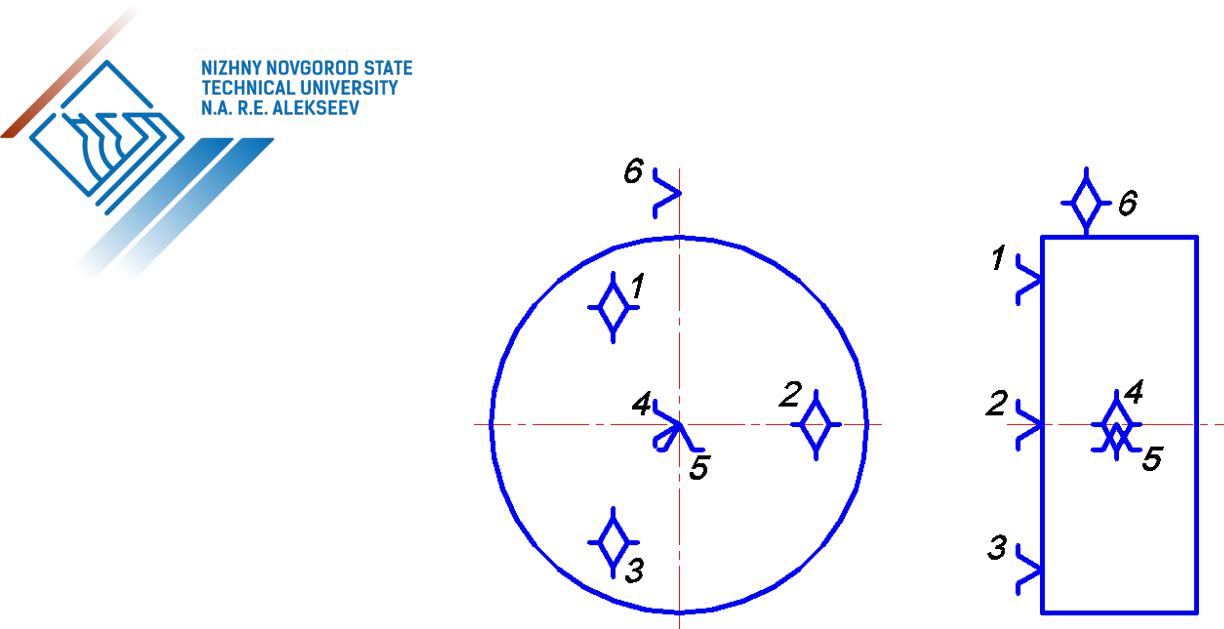

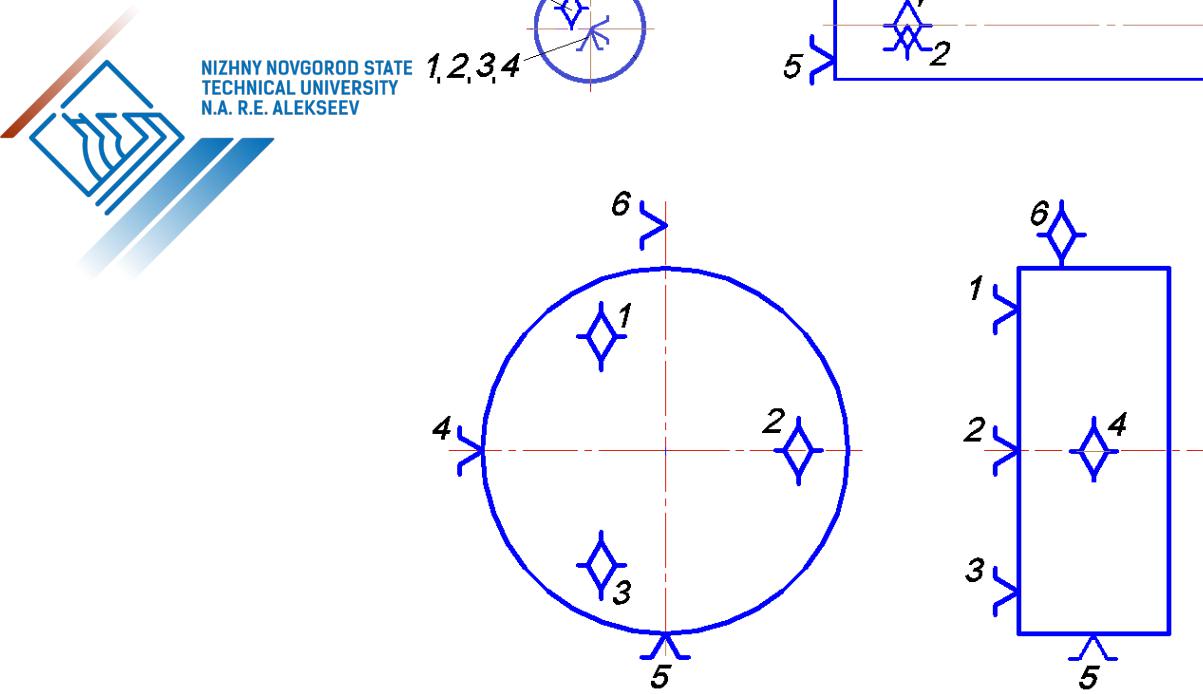

Схема базирования короткой цилиндрической детали в тисках
1-6 – опорные точки
Тема 3

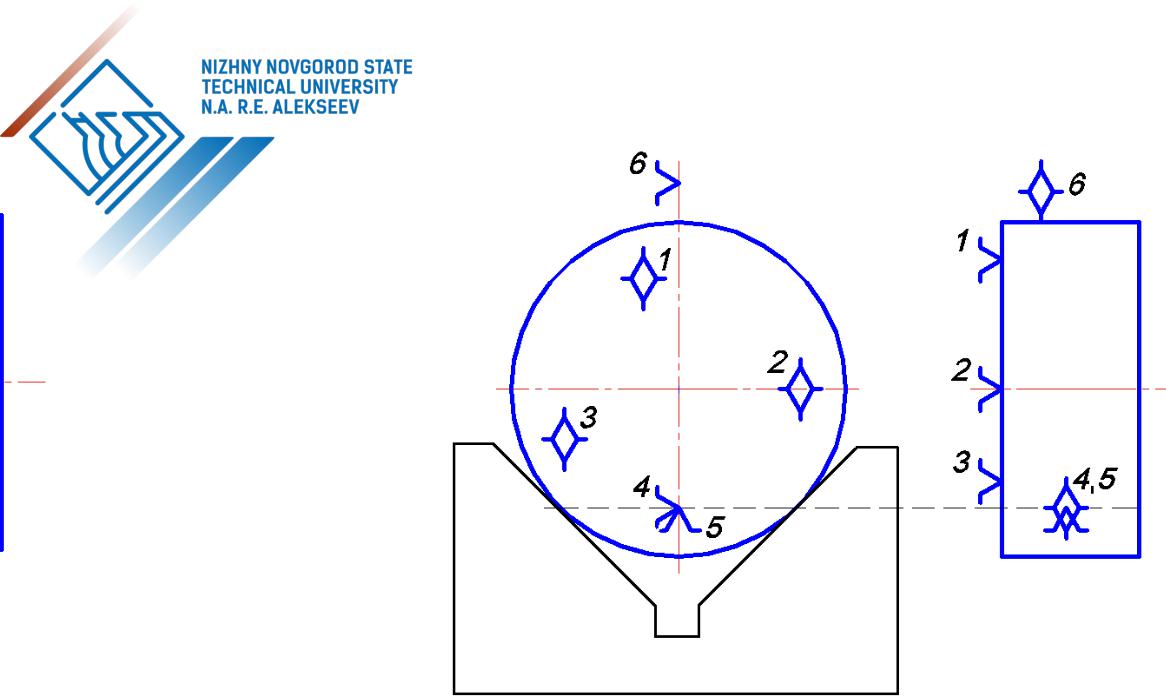

Схема базирования короткой цилиндрической детали в призме
В рассматриваемом случае, скрытая база детали расположена на воображаемой линии – пересечении плоскостей, как это показано на рисунке.
1-6 – опорные точки
Тема 3

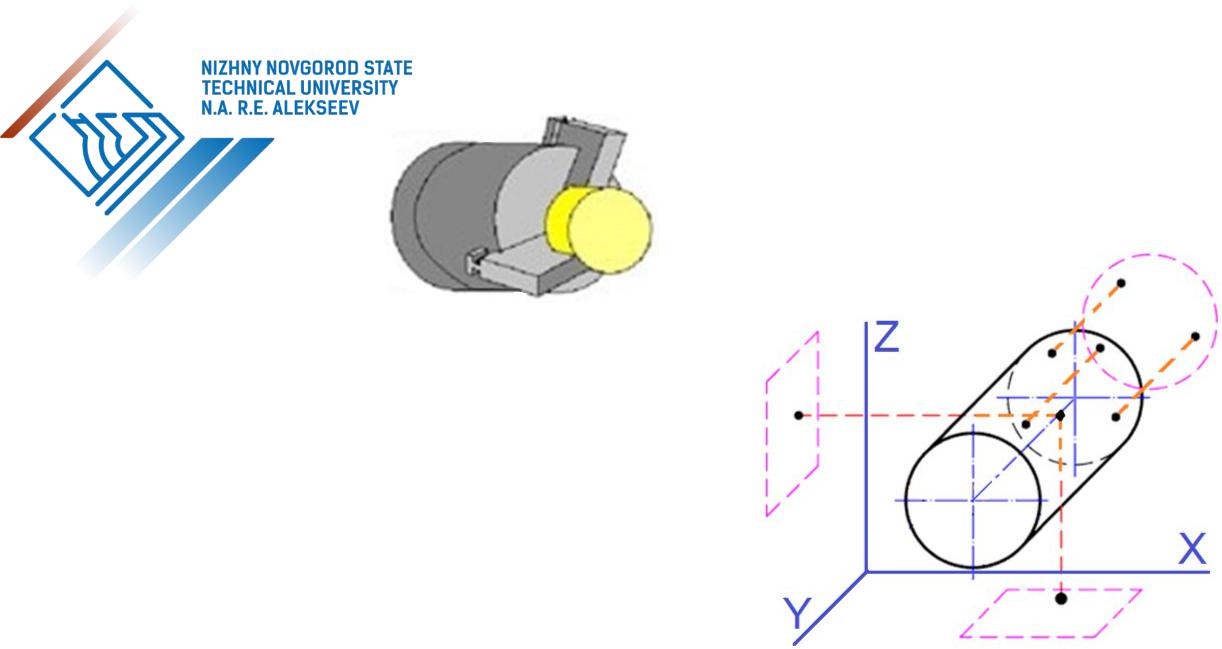

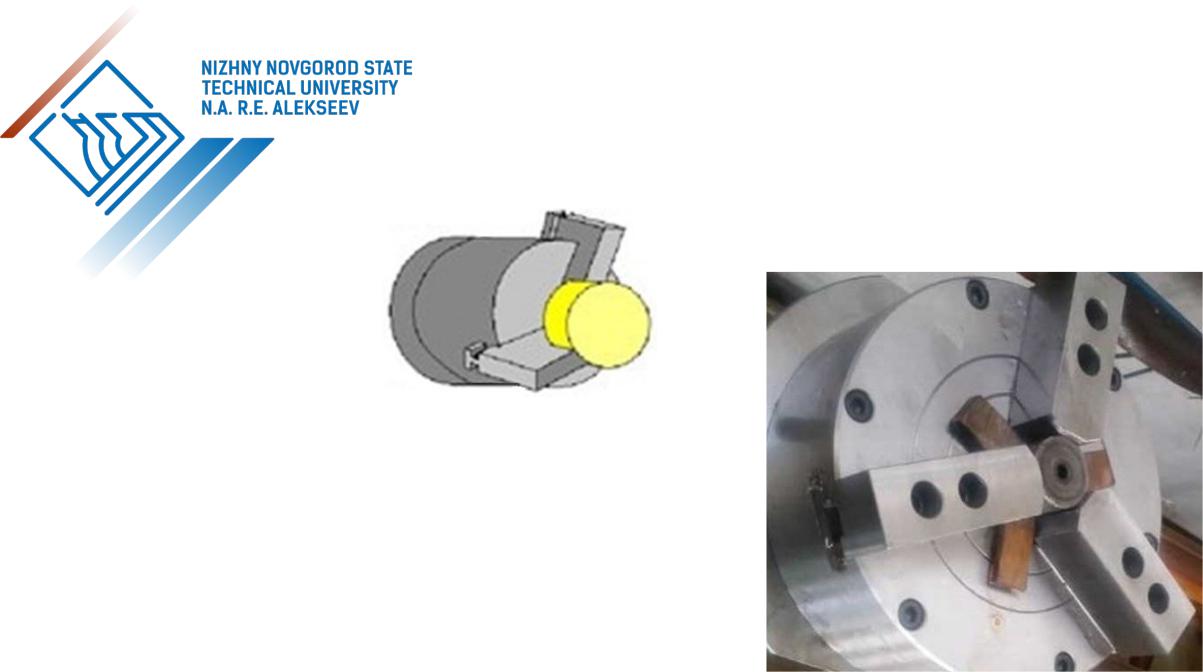

Установка детали с помощью самоцентрирующегося трехкулачкового патрона
Крепление деталей осуществляется в патроне без использования задней бабки. Такой метод крепления широко применяется как на токарных, так и на фрезерных станках.
Тема 3
В рассматриваемом случае короткий участок сопряжения цилиндрической поверхности детали и трехкулачкового патрона формирует двойную опорную базу детали, которая является скрытой.
На торце детали располагается установочная база, сформированная тремя точками.
Еще одна опорная база формируется силовым замыканием патрона.
Тема 3
Схема базирования короткой цилиндрической детали в самоцентрирующемся трехкулачковом патроне
В рассматриваемом случае, скрытая база детали расположена на воображаемой линии – оси вращения тела.
1-6 – опорные точки
Тема 3

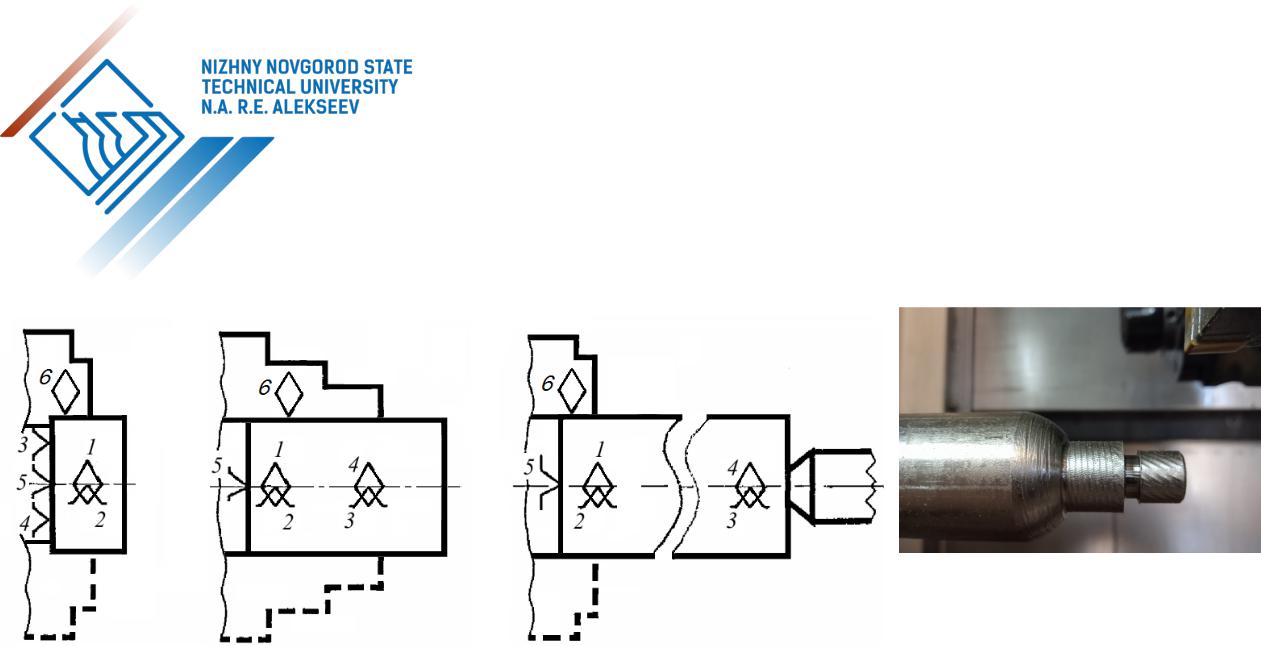

Представленный эскиз показывает варианты крепления длинной и короткой цилиндрической детали в трехкулачковом патроне. Отметим, что в промежуточном случае (1<L/D<4) двойная направляющая база может быть обеспечена с помощью длинных кулачков самого патрона.
|
|
|
Дробленая поверхность, полученная |
|
|
|
в результате попытки обработки |
D≥L |
1<L/D<4 |
D<<L |
длинной цилиндрической детали без |
применения дополнительной опоры. |
Тема 3
Специальные приспособления
Многие детали не могут быть установлены на рабочем столе станка с помощью описанных выше стандартных приспособлений, таких как тиски, призмы и т.д. В частности, это детали, в которых существуют специальные требования по точности расположения выполняемых одних элементов относительно уже существующих элементов. В этом случае необходимо использовать специальные приспособления, а поверхности существующих элементов должны использоваться для базирования детали.

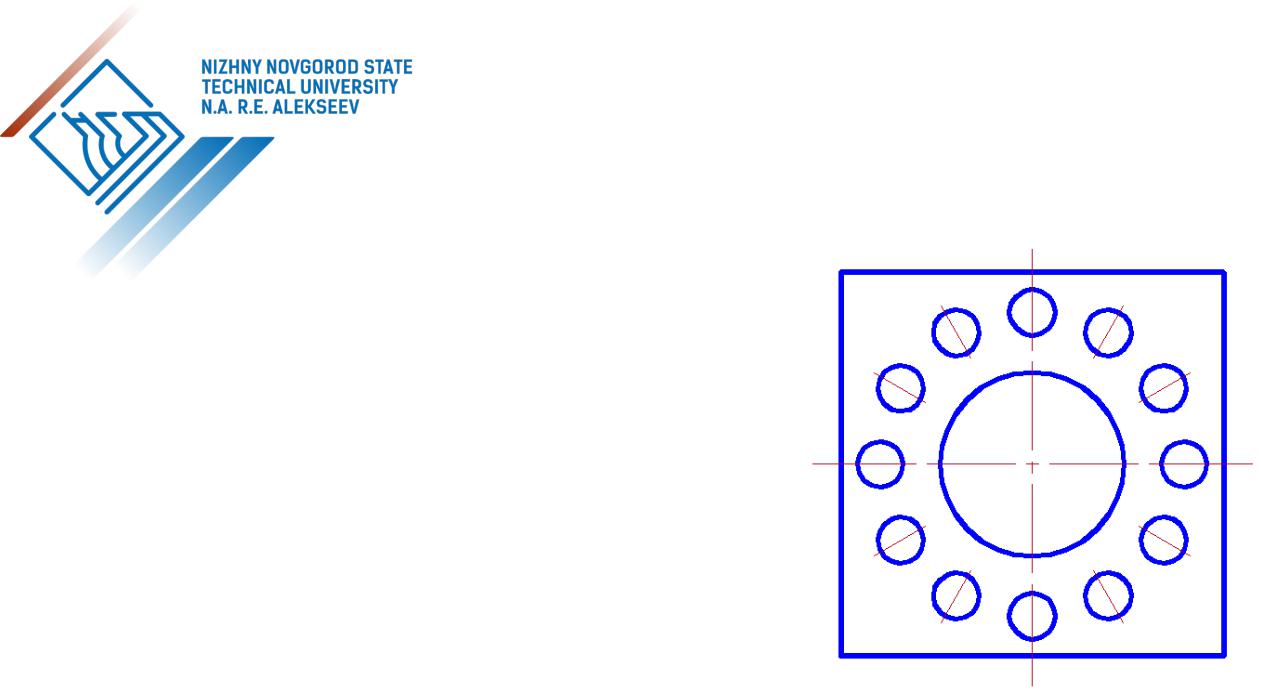

Рассмотрим в качестве примера базирование детали, в которой несколько малых отверстий выполняются с требованиями высокой точности расположения относительно большого центрального отверстия.
Тема 3

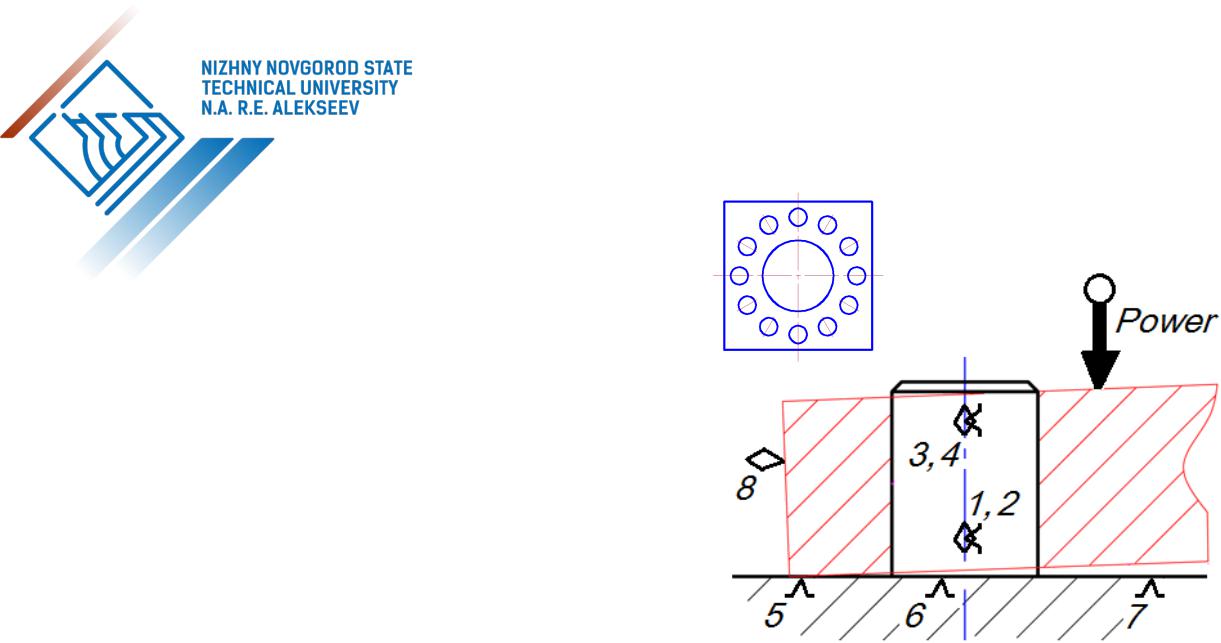

Необходимость контроля числа опорных точек
Рассмотрим установку этой детали на приспособление, содержащее плоскую поверхность и штифт, причем длина штифта соответствует толщине детали. В данном приспособлении плоская поверхность формирует
установочную базу, а штифт – двойную направляющую базу.
Таким образом, формируется 8 опорных точек. Наличие лишних опорных точек приводит к возникновению перекоса детали при ее установке и деформации поверхностей базирования детали.
ВЫВОД: ПРИСПОСОБЛЕНИЕ РАЗРАБОТАНО НЕПРАВИЛЬНО. Для устранения проблемы необходимо снизить число опорных точек до шести.
