Цель работы
Ознакомление с физической природой и теоретическими основами статического расчета якорных связей различных типов, с методами теоретического и экспериментального определения их основных параметров, а также ознакомление с методикой постановки эксперимента по определению их жесткостных характеристик.
Краткие сведения из теории
Якорные системы (ЯС) плавучих полупогружных буровых установок (ППБУ) должны ограничивать горизонтальные перемещения ППБУ в пределах, допустимых с точки зрения условий обеспечения работы бурового оборудования. Ограничения, накладываемые на горизонтальные перемещения ППБУ, зависят от эксплуатационного режима:
1) режим бурения - до 0.04·H (обычно это соответствует высоте волнения до 6 м и скорости ветра до 18 м/с);
2) режим штормового отстоя - до 0.08·H (волнение до 12 м и ветер до 30 м/с; в этом режиме бурение просто приостанавливается);
3) режим ежегодного шторма-до 0.12·H (волнение до 16 м и ветер до 46 м/с; в этом режиме комплекс подводного устьевого оборудования (КПУО) или так называемый "морской стояк" отсоединятся от устья подводной скважины);
4) режим столетнего (жестокого) шторма, который еще называется режимом выживания, когда прогнозируемое волнение и ветер могут превосходить указанные выше величины; КПУО в этих условиях может быть даже заранее поднят и разобран на палубе, допускается сброс ЯС с подветренной стороны с целью облегчения установки.
Важнейшим параметром, позволяющим приспособить работу ЯС к изменяющимся режимам эксплуатации ППБУ, является их начальное натяжение. Кроме того, цепные связи (ЦС) сопротивляются перемещениям ППБУ благодаря своему весу.
Статический расчет одиночной якорной связи
Важнейшим параметром расчета любой ЯС является ее жесткостная характеристика (ЖХ) - зависимость между горизонтальным смещением клюзовой точки и горизонтальным держащим усилием (распором). Для получения этой характеристики рассмотрим равновесие депи как тяжелой нерастяжимой нити в поле сил тяжести. На рис.1,а представлена схема симметричной свободно провисающей цепной связи общего вида, которая в дальнейшем будет трансформирована в ЯС корабельного типа.
Рис. 1. Схема симметричной якорной связи:
а - равновесие элемента цепи; б - усилия в клюзах
На схеме обозначено: а - некоторый вспомогательный размер, геометрический смысл которого будет рассмотрен ниже; Н - возвышение клюза над крайней нижней точкой цепи (эта точка имеет горизонтальную касательную);
хк- абсцисса клюза; 2S - длина удвоенной цепной связи.
Рассмотрим условие равновесия элемента цепи длиной dS в пиле сил тяжести. С обоих его сторон будут действовать усилия натяжения F и F1, а вертикально - сила тяжести qdS (здесь q - погонный вес цепи в воде).
В векторной форме уравнение равновесия запишется в виде F + F1 + qdS = 0.
Обозначим F1 - F = dF = dF, где - единичный вектор (орт), касательный к цепной линии с проекциями на оси координат,
Здесь dS одновременно рассматривается и как дуговая координата:
Тогда векторное уравнение равновесия элемента цепи в проекциях на оси координат можно записать в виде
(1)
Длину элемента цепи выразим через проекции
, где (2)
Первое из уравнений (1) дает F(dx/dS) = const, следовательно, F = F0(dS/dx), т.е. проекция натяжения на горизонтальную ось F0 постоянна. Усилие F0 в дальнейшем будем называть распором цепи. Именно оно и определяет ее держащую способность.
Подставляя это условие во второе уравнение (1), получим
или, заменив dS через (2), , откуда:
Интегрируя, находим:
Выполнив дальнейшие расчёты, в итоге получаем следующие результирующие зависимости для усилий и размеров цепной связи:
распор F0 = Fx = aq;
вертикальная составляющая Fz = qS;
полное натяжение
возвышение клюза у = а + Н;
абсцисса клюза
длина цепи
Применим полученные зависимости .для конкретной ЯС ППБУ типа "Шельф". Для нее характерны следующие параметры: общая длина L = 1075 м, глубина моря H = 200 м, длина свободно провисающего участка S = 600м (S = 3H), калибр цепи 76 мм, что соответствует погонному весу цепи в воде q = 0.95 кН/м. На рис. 2 пропорционально изображена такая ЯС, на нем также обозначено Я -якорь, N - точка касания цепи и грунта, клюз, f=(L-S) - длина участка цепи на грунте.
Рис. 2. Односторонняя якорная связь морского сооружения
Рис. 3. Жесткостная характеристика одиночной якорной связи
Из рассмотрения рис.3 можно сделать следующие выводы:
- ЖХ одиночной якорной связи обладает существенной нелинейностью:
сначала смещение клюзовой точки не вызывает какого-либо сопротивления со стороны цепи, зато потом распор в ней (а следовательно, и усилие, удерживающее заякоренный объект от сноса, т.е. держащая способность цепи) резко возрастает;
- натяжение ЯС ППБУ "Шельф" в основном эксплуатационном режиме значительно меньше предельно допустимого F^m ;
- наличие существенных запасов вызвано опасностью возможного резкого возрастания натяжения в ЯС при дополнительных перемещениях корпуса ППБУ при качке;
- усилия в ЯС возрастают с увеличением глубины моря. Поэтому диапазон глубин эксплуатации таких ППБУ ограничен пределами от 120 до 200 м.
Статический расчет двусторонней якорной связи
При расположении цепей с двух бортов рассматриваются 2 положения сооружения: при отсутствии (начальное) и при действии (конечное) внешних нагрузок. На рис. 4 показано морское сооружение с двусторонней ЯС. В начальном положении (сплошная линия) обе ЯС симметричны, для них одинаковы: усилия натяжения F0, распор Fx0, горизонтальная проекция расстояния от клюза до точки касания цепью дна xк0, длина провисающих участков цепи S0 и f0 - расстояния от точки касания N0 до якоря.

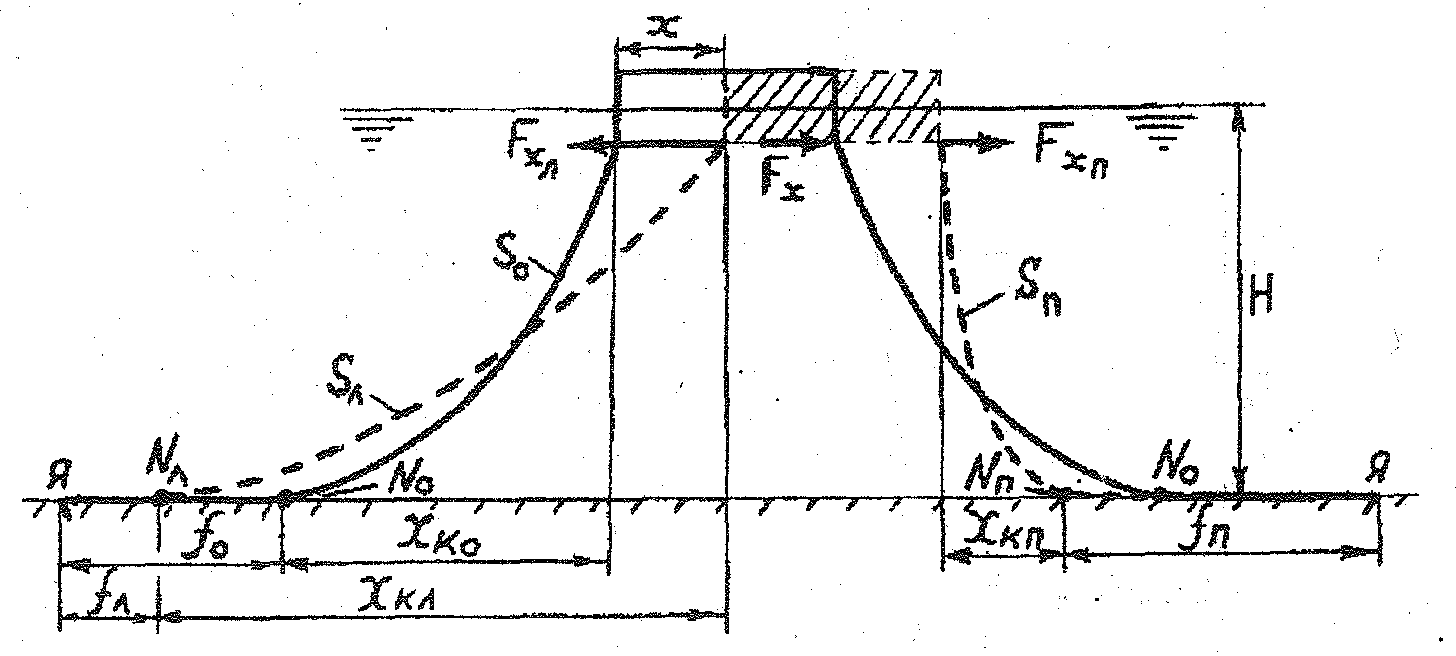

Рис. 4. Двусторонняя якорная связь
В конечном положении (пунктирная линия) под действием внешней нагрузки fx произошло смещение сооружения на величину х, причем левая цепь вытянулась, а провисающая часть правой цепи - укоротилась.
Нахождение суммарной жесткостной характеристики (СЖХ) двусторонней ЯС в аналитическом виде не обладает наглядностью, поэтому рассмотрим графический метод ее определения на основе уже известной ЖХ односторонней ЯС.
Рис. 5. ЖХ двухсторонней ЯС
Описание лабораторной установки
Установка состоит из двух цепей, каждая из которых имеет следующие параметры: длина L = 6.3 м; погонный вес q = 3.4 Н/м (здесь Н - ньютон силы). В качестве измерительных приборов используются динамометры, линейки и отвес.

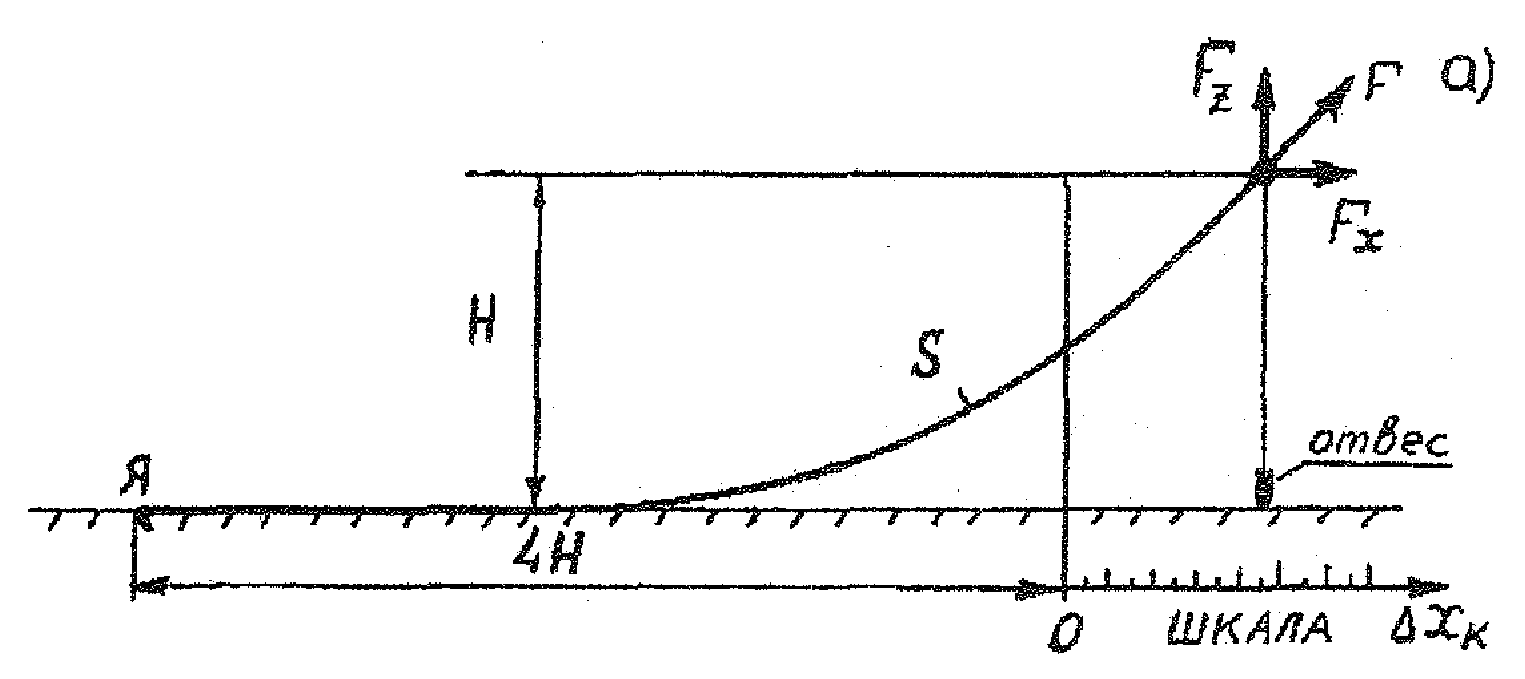

Построение ЖХ одиночной якорной связи (Рисунок 6)
Верхний конец ЯС удерживается на высоте H = 1.26 м, что соответствует соотношению L/H = 5. При этом параметр qH = 43 Н.
Таблица 2. Измерение жёсткостной характеристики одиночной якорной связи.
№ замера |
x, м |
Fx, Н |
Fz, Н |
Н |
F – Fx, Н |
1 |
0 |
0 |
7,0 |
7,0 |
7 |
2 |
0,1 |
2,0 |
8,0 |
8,24 |
6,24 |
3 |
0,2 |
2,0 |
9,0 |
9,21 |
7,21 |
4 |
0,3 |
4,0 |
10,0 |
10,77 |
6,77 |
5 |
0,4 |
6,0 |
11,0 |
11,66 |
5,66 |
6 |
0,5 |
15,0 |
15,0 |
19,2 |
4,2 |
7 |
0,6 |
34,0 |
20,0 |
39,44 |
5,44 |
Рис. 6 – Эксперементальная ЖК одиночной ЯС
Построение ЖХ двусторонней якорной связи
Схема проведения эксперимента для получения ЖХ двусторонней ЯС показана на рис.8. Опыт выполняется аналогично п.4. В качестве начального принимается положение, соответствующее симметричности правой и левой цепей. Вертикальное усилие Fz не регистрируется. С целью анализа влияния глубины моря на держащую способность ЯС опыт проводится дважды:, для H1 = H = 1.26 м и для H2 = H/2 = 0.63 м. Результаты измерений заносятся в табл. 3 и строятся на графике рис. 8 (нижняя часть графика строится антисимметрично его верхней половине ввиду симметричности цепной связи).
Рис.7 Испытание двусторонней якорной связи.
Таблица 3. Измерение жёсткостной характеристики двусторонней якорной связи.
№ замера |
H1 = H = 1.26 м |
H2 = H/2 = 0.63 м |
|||
x, м |
Fx, Н |
x, м |
Fx, Н |
||
0 |
0 |
0 |
0 |
0 |
|
1 |
0,05 |
8 |
0,05 |
2 |
|
2 |
0,1 |
15 |
0,1 |
3 |
|
3 |
0,15 |
22 |
0,15 |
5 |
|
4 |
0,2 |
33 |
0,2 |
7 |
|
5 |
- |
- |
0,25 |
10 |
|
6 |
- |
- |
0,3 |
21 |
|
Сл1 = 283 |
Сл2 = 116 |
Сл вычисляется по формуле:
, где J1 = 1,76; J2 = 5,79

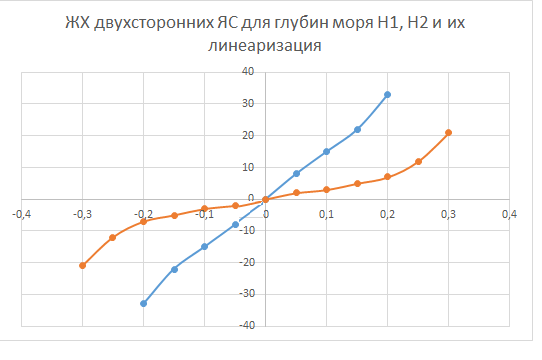

Рис. 8 - ЖХ двухсторонних ЯС для глубин моря Н1, Н2 и их линеаризация
Вывод: С увеличением Δxк равнодействующая сил становится ближе по значению к горизонтальной составляющей Fx (при односторонней ЯС). Для двусторонней ЯС, при уменьшении глубины моря, Fx - увеличивается.
