2.3. Горизонтальная песколовка

2.3.1. Описание горизонтальной песколовки

Песколовки предназначены для задержания минеральных примесей, содержащихся в сточной воде. Необходимость пред­варительного выделения минеральных примесей обусловлива­ется тем, что при раздельном выделении из сточной жидкости минеральных и органических загрязнений облегчаются условия эксплуатации сооружений, предназначенных для дальнейшей об­работки воды и осадка.

Принцип действия песколовки основан на том, что под влиянием сил тяжести частицы, удельный вес которых больше, чем удельный вес воды, по мере движения их вместе с водой в резервуаре выпадают на дно. Песколовки должны быть рассчитаны на такую скорость движения воды, при которой выпа­дают только наиболее тя­желые минеральные за­грязнения. Песколов­ки обычно рассчитывают­ся на задержание песка крупностью 0,25 мм и бо­лее. Установлено, что при горизонтальном движе­нии воды в песколовке скорость должна быть не более 0,3 и не менее 0,15 м/с. При скорости движения более 0,3 м/с песок не будет успевать осаждаться в песколовке, при скорости менее 0,15 м/с в песколовке бу­дут осаждаться органи­ческие примеси, что край­не нежелательно.

Песколовки бывают горизонтальные, в кото­рых вода движется в горизонтальном направле­нии, с прямолинейным или круговым движением воды, вертикальные, в ко­торых вода движется вер­тикально вверх, и песко­ловки с винтовым (поступательно-вращательным) движением воды.

В настоящее время широко применяются горизонтальные песколовки. Горизонтальная песколовка (рис. 2.2) состоит из рабочей части, где движется поток, и осадочной, назначение которой – собирать и хранить выпавший песок до его удаления [3].

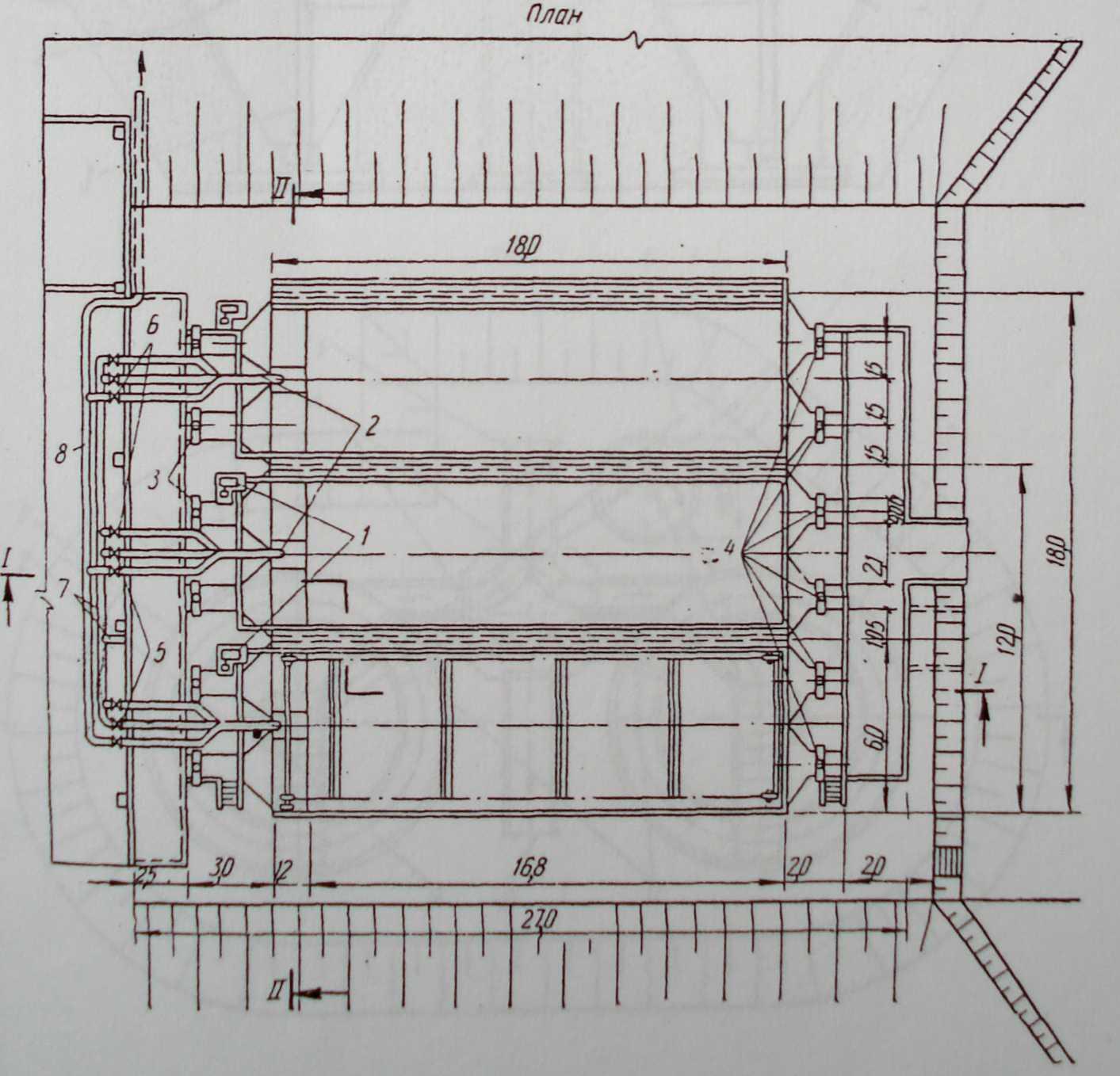

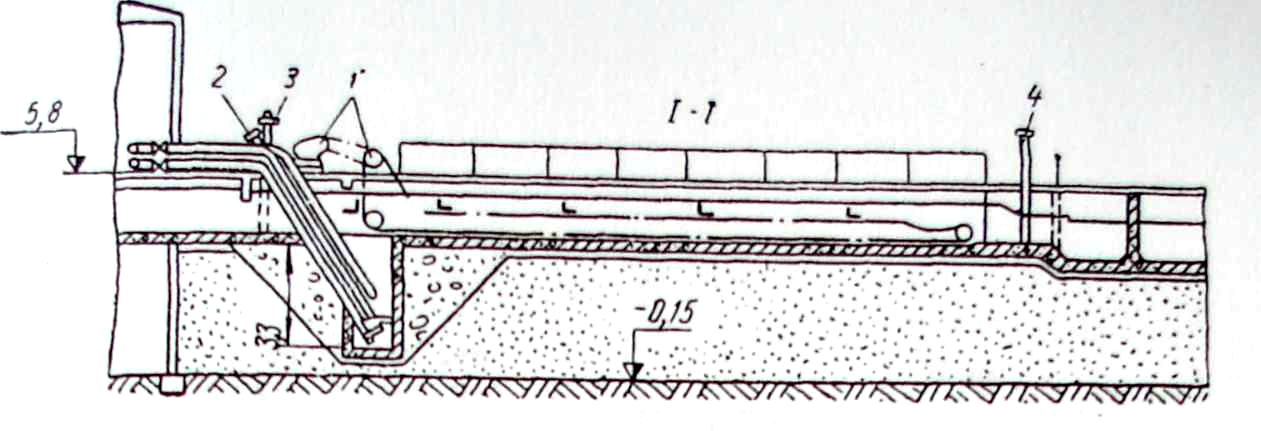

Рис. 2.2. Горизонтальная песколовка с прямолинейным движением воды:

1 – скребковый механизм для удаления песка; 2 – гидроэлеватор; 3 – щитовые затворы с электроприводом; 4 – щитовые затворы с ручным приводом; 5 – задвижки с электроприводом; 6 – задвижки; 7 – трубопровод рабочей воды к гидроэлеваторам;

8 – пульпопровод

2.3.2. Расчет горизонтальной песколовки

Производительность потока составляет м³/сут. Секундный расход сточных вод определяем по формуле (2.4):

м³/с.

Так как на очистные сооружения поступление стоков неравномерно, общий коэффициент неравномерности , определяем максимальный секундный расход сточных вод:

, (2.10)

м³/с.

Длину песколовки рассчитываем по формуле (2.11):

(2.11)

где эмпирический коэффициент, учитывающий влияние характера движения воды на скорость осаждения песка в песколовках:примм/с [2];

глубина проточной части песколовки, принимаемая м;

скорость течения сточных вод, при максимальном притоке принимается равной 0,3 м/с;

гидравлическая крупность частиц песка, мм/с. При мммм/с (см. приложение, табл. 1);

диаметр частиц песка, мм.

Принимаем м и находим длину песколовки:

м.

Определяем необходимую площадь зеркала воды песколовки:

(2.12)

м².

Общую ширину песколовки вычисляем по формуле (2.13):

(2.13)

м.

Принимаем два отделения, тогда ширину одного отделения определяем по формуле (2.14):

(2.14)

где число отделений песколовки.

м.

Зная число жителей N обслуживаемых канализацией и норму осаждения песка л/сут, на одного человека, определяем объем осадочной части песколовки:

(2.15)

где число суток между двумя чистками.

Во избежание загнивания органической части осадка принимаем сут, тогда

м³.
