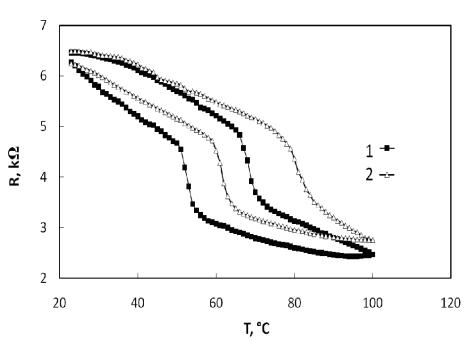

Рис. 3. Зависимость сопротивления структуры Ag/VOx/Siот температуры в потоке воздуха (1) и в потоке воздуха с насыщенными парами этанола (2). Правая ветвь петли – нагрев,

левая – охлаждение (по данным работы [23])

Заключение. Использование фото- и термохромного эффектов в неорганических и органических (включая полимерные) материалах для создания стекол с адаптивным светопропусканием не требует создания сплошной высокооднородной пленки и источника энергопитания. Реализация этих эффектов представляется экономически и технологически привлекательной для применения в архитектурном остеклении.

Список литературы

1.Baetens R., Jelle B.P., Gustavsen A. Properties, requirements and possibilities of smart windows for dynamic daylight and solar energy control in buildings: A state-of-the-art review. - Solar Energy Materials & Solar Cells 94 (2010) 87–105.

2.Kima J.T., Todorovic M.S. Tuning control of buildings glazing’s transmittance dependence on the solar radiation wavelength to optimize daylighting and building’s energy efficiency. - Energy and Buildings 63 (2013) 108–118.

3.Kamalisarvestani M., Saidur R., Mekhilef S., Javadi F.S. Performance, materials and coating technologies of the thermochromic thin films on smart windows. - Renewable and Sustainable Energy Reviews, 26 (2013) 353–364.

4. Niklasson G.A., Granqvist C.G. Electrochromics for smart windows: thin films of tungsten oxide and nickel oxide, and devices based on these. - J. Mater. Chem., 17 (2007) 127–156.

5. Макарян И.А., Ефимов О.Н., Куршева В.В., Кондырина Т.Н., Кондрашов С.А. Состояние и перспективы развития энергосберегающих устройств на основе «умного стекла». - Международный научный журнал "Альтернативная энергетика и экология"

79 (2009) 127-141.

6. Макарян И.А., Грачев В.П., Алдошин С.М. О перспективах разработки новых энергосберегающих устройств на основе «умного» стекла. - Международный научный журнал "Альтернативная энергетика и экология" 115(2012) 98-112.

21

7.Lampert C.M. Chromogenic smart materials. – Materials today (2004)28-35.

8.Granqvist C.G., Green S., Niklasson G.A., Mlyuka N.R., von Kraemer S., Georen P. Advances in chromogenic materials and devices. - Thin Solid Films 518 (2010) 3046–3053.

9.Granqvist C.G., Lansaker P.C., Mlyuka N.R., Niklasson G.A., Avendano E. Progress in chromogenics: New results for electrochromic and thermochromic materials and devices. - Solar Energy Materials & Solar Cells 93 (2009) 2032–2039.

10.Wilkinson M., Kafizas A., Bawaked S.M., Obaid A.Y., Al-Thabaiti S.A., Basahel S.N., Carmalt C.J., Parkin I.P. Combinatorial atmospheric pressure chemical vapor deposition of graded

TiO2 - VO2 mixed-phase composites and their dual functional property as self-cleaning and photochromic window coatings. - ACS Comb. Sci. 15 (2013) 309-319.

11.Mortimer R.J. Electrochromic materials. Annu. Rev. Mater. Res. 41 (2011) 241-268.

12.Тутов Е.А., КукуевВ.И., Баев А.А., БормонтовЕ.Н.,Домашевская Э.П.

Электронные процессы в гетероструктуреa-WO3/Si при электро- и фотохромизме. - Журнал технической физики 65 (1995) 117-124.

13.Blackman C.S., Piccirillo C., Binions R., Parkin I.P. Atmospheric pressure chemical

vapour deposition of thermochromic tungsten doped vanadium dioxide thin films for use in architectural glazing. - Thin Solid Films 517 (2009) 4565.

14.Zhou M., Bao J., Tao M., Zhu R., Lin Y., Zhang X., Xie Y. Periodic porous

thermochromic VO2(M) films with enhanced visible transmittance. - Chem. Commun. 49 (2013) 6021-6023.

15.Warwick M., Binions R. Advances in thermochromic vanadium dioxide films. –

J.of Materials Chemistry A. 2 (2014) 3275-3292.

16.Seeboth A, Krivanek J., Lotzsch D., Patzak A. Chromogenic polymer gels for reversible transparency and color control with temperature at a constant volume. – Polymers for Advanced Technologies 13 (2002) 507-512.

17.SeebothА.,Ruhmann R., MuhlingО. Thermotropic and thermochromic polymer based materials for adaptive solar control. – Materials 3 (2010) 5143-5168.

18.Lee E.S., Pang X., Hoffmann S., Goudey H., Thanachareonkit A. An empirical study of a full-scale polymer thermochromic window and it simplications on material science development objectives. - Solar Energy Materials & Solar Cells 16 (2013) 14–26.

19.He T., Yao J. Photochromism in composite and hybrid materials based on transitionmetal oxides and polyoxometalates. - Progress in Materials Science 51 (2006) 810–879.

20.Pardo R., Zayat M., Levy D. Photochromic organic–inorganic hybrid materials. - Chem. Soc. Rev. 40 (2011) 672–687.

21.Gao Y., Luo H., Zhang Z., Kang L., Chen Z., Du J., Kanehira M., Cao C. Nanoceramic

VO2thermochromic smart glass: A review on progress in solution processing. - Nano Energy 1 (2012) 221–246.

22.Zhang J., Zou Q., Tian H. Photochromic materials: more than meets the eye. - Adv. Mater. (2012) 1-22.

23.Тутов Е.А.,Зломанов В.П. Влияние хемосорбции донорных и акцепторных газов на фазовый переход полупроводник – металл в пленках диоксида ванадия. - Физика твердого тела 55(2013) 2233-2236.

24.Тутов Е.А. Адсорбционно-стимулированный фазовый переход полупроводникметалл в диоксиде ванадия. - Нано- и микросистемная техника. - № 9 (2013) 26-28.

25. Tutov E.A., Kryukov P.I., Zlomanov V.P. Chemisorptions field effect in nanocrystalline films of vanadium oxide. - Smart Nanocomposites 4 (2013) 75-77.
