горизонтальной и вертикальной плоскостях). Придание оси канала ствола оружия необходимого для стрельбы положения в пространстве называется прицеливанием, или наводкой (может быть вертикальной или горизонтальной).

Наводка осуществляется в два этапа. Сначала на оружии с помощью прицельных приспособлений строится схема углов, соответствующая расстоянию до цели и поправкам на различные условия стрельбы. Затем с помощью механизмов наведения совмещается построенная на оружии схема углов со схемой, определенной на местности.

Если горизонтальная и вертикальная наводка производился непосредственно по цели или вспомогательной точке вблизи от цели, то такая наводка называется прямой. При стрельбе из стрелкового оружия и гранатометов применяется прямая наводка, выполняемая с помощью одной прицельной линии.

Для осуществления наводки с помощью открытого прицела необходимо предварительно путем перемещения целика (прорези прицела) придать прицельной линии такое положение, при котором между этой линией и осью канала ствола в вертикальной плоскости угол прицеливания, соответствующий расстоянию до цели, а в горизонтальной — равный боковой поправке, зависящей от скорости бокового ветра, деривации или скорости бокового движения цели.

Угол наибольшей дальности - угол возвышения, при котором полная горизонтальная дальность полета пули (гранаты) становится наибольшей. Его величина для пуль различных видов оружия составляет около 35°.

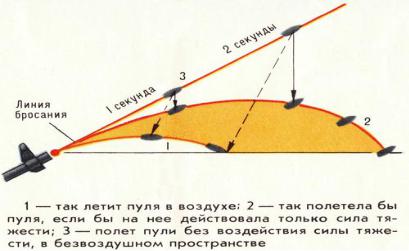

Конечно, на полёт пули действует сила тяжести, сла сопротивления воздуха. На (рис. 16) показан полёт пули в воздухе в различных условиях.

Траектории, получаемые при углах возвышения, меньших угла наибольшей дальности, называются настильными (рис. 17), а при углах возвышения, больших угла наибольшей дальности, - называются навесными.

Рис. 16. Траектория полёта (вид сбоку)

31

При стрельбе из стрелкового оружия и гранатометов используются только настильные траектории. Чем настильнее траектория, тем на большем протяжении местности цель может быть поражена с одной установкой прицела, в этом заключается её практическое значение. Настильность траектории характеризуется наибольшим ее превышением над линией прицеливания. При данной дальности траектория тем более настильна, чем меньше она поднимается над линией прицеливания.

Кроме того, об этом виде траектории можно судить по величине угла падения: траектория тем более настильна, чем меньше угол падения. Настильность траектории влияет на величину дальности прямого выстрела.

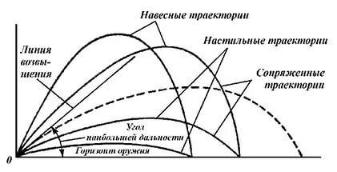

Рис. 17. Виды траекторий, при стрельбе из стрелкового оружия

Выстрел, при котором траектория не поднимается над линией прицеливания выше цели на всем своем протяжении, называется прямым выстрелом. Наибольшее превышение траектории при стрельбе из АКМ – 129 см, РПК – 121 см, АК-74 - 74 см, РПК-74 - 63 см.

Табличные данные траектории соответствуют нормальным условиям стрельбы. За нормальные (табличные) условия приняты следующие:

а) метеорологические условия:

атмосферное (барометрическое) давление на горизонте оружия 750 мм рт. ст.;

температура воздуха на горизонте оружия +15°С;

относительная влажность воздуха 50% (относительной влажностью называется отношение количества водяных паров, содержащихся в воздухе, к наибольшему количеству водяных паров, которое может содержаться в воздухе при данной температуре);

отсутствие ветра (атмосфера неподвижна);

б) баллистические условия:

соответствие веса пули (гранаты), начальная скорость и угла вылета значениям, указанным в таблицах стрельбы;

температура заряда +15°С;

соответствие формы пули (гранаты) установленному чертежу;

установленные высоты мушки по данным приведения оружия к нормальному бою, соответствие высоты прицела табличным углам прицеливания;

в) топографические условия

32

нахождение цели на горизонте оружия;

боковой наклон оружия отсутствует. Рассмотрим как влияет ветер на полёт пули:

1)При попутном ветре уменьшается скорость полёта пули (гранаты) относительно воздуха. С уменьшением скорости полёта пули относительно воздуха сила сопротивления воздуха уменьшается. Поэтому при попутном ветре пуля (граната) летит дальше, чем при безветрии.

2)При встречном ветре скорость пули относительно воздуха будет больше, чем при безветрии, следовательно, сила сопротивления воздуха увеличится

идальность полёта пули уменьшится. Продольный (попутный, встречный) ветер на полёт пули оказывает незначительное влияние и в практике стрельбы из стрелкового оружия поправки на такой ветер не вводятся. При стрельбе из гранатомета поправки на сильный продольный ветер следует учитывать.

3)Боковой ветер оказывает давление на боковую поверхность пули и отклоняет её в сторону плоскости стрельбы в зависимости от его направления. Боковой ветер оказывает значительное влияние, особенно на полёт гранаты

иего необходимо учитывать при стрельбе из гранатомёта и стрелкового оружия.

4)Ветер, дующий под острым углом к плоскости стрельбы, оказывает одновременно влияние на изменение дальности полёта пули и на боковое её отклонение.

г) Изменение влажности воздуха оказывает незначительное влияние на

плотность воздуха и, следовательно, на дальность полёта пули (гранаты), поэтому оно не учитывается при стрельбе.

д) При повышении местности на каждые 100 м атмосферное давление понижается в среднем на 9 мм рт. ст. В горных условиях при высоте местности над уровнем моря 2000 м и более эти поправки необходимо учитывать.

2.3. Рассеивание пуль при стрельбе

При стрельбе из одного и того же оружия при самом тщательном соблюдении точности и однообразия производства выстрелов каждая пуля вследствие ряда случайных причин описывает свою траекторию и имеет свою точку падения (точку встречи), не совпадающую с другими, вследствие чего происходит разбрасывание пуль (гранат)

Явление разбрасывания пуль при стрельбе из одного и того же оружия в практически одинаковых условиях называется естественным рассеиванием

пуль или рассеиванием траекторий. Сноп траекторий – совокупность траек-

торий пуль, полученных вследствие их естественного рассеивания. Средняя траектория - траектория, проходящая в середине снопа траекторий. Средняя точка попадания, или центром рассеивания - точка пересечения средней траектории с поверхностью цели (преграды).

33

Площадь, па которой располагаются точки встречи (пробоины) пуль, полученные при пересечении снопа траекторий с какой-либо плоскостью, называется площадью рассеивания (рис.18).

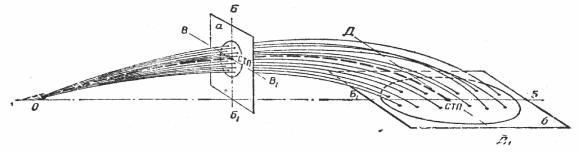

Рис. 18. Площадь рассеивания: а - на вертикальной плоскости; б - на горизонтальной плоскости; СТП - средняя точка попадания;

ВВ1 - ось рассеивания по высоте; ББ1 - ось рассеивания по боковому направлению; ДД1 - ось рассеивания по дальности

Причины рассеивания

Причины, вызывающие рассеивание пуль вызывают разнообразие:

-начальных скоростей;

-углов бросания и направление стрельбы;

-условий полета пули.

Площадь рассеивания обычно имеет форму эллипса, при стрельбе на близкие расстояния - круга.

На начальные скорости влияют:

-различные вес пороховых зарядов и пуль (гранат), формы и размеры пуль (гранат) и гильз, качества пороха, плотность заряжения и т.д. как результат неточностей (допусков) при их изготовления;

-неодинаковые температуры зарядов, зависящие от температуры воздуха

ивремени нахождения патрона (гранаты) в нагретом при стрельбе стволе;

-отличие степени нагрева и качественного состояние ствола.

На углы бросания и направление стрельбы воздействуют:

-ошибки в прицеливании;

-разнообразие углов вылета и боковых смещений оружия, получаемое в результате многократной изготовки к стрельбе, неустойчивого и неодинакового удержания автоматического оружия, особенно во время стрельбы очередями, неправильного использования упоров и неплавного спуска курка;

-угловые колебания ствола при стрельбе автоматическим огнем, возникающие вследствие движения и ударов подвижных частей и отдачи оружия.

На полет пули влияют:

-неодинаковые в атмосферных условиях, особенно в направлении и скорость ветра между выстрелами (очередями);

-отличие в весе, форме и размерах пуль (гранат), приводящее к изменению величины силы сопротивления воздуха.

34

Закон рассеивания

При большом числе выстрелов (более 20) в расположении точек встречи на площади рассеивания наблюдается определенная закономерность. Рассеивание пуль (гранат) подчиняется нормальному закону случайных ошибок, который в отношении к рассеиванию пуль называется законом рассеивания (рис.19).

Рис. 19. Закономерность рассеивания

Этот закон характеризуется следующими положениями.

1.Точка встречи (пробоины) на площади рассеивания располагаются неравномерно — гуще к центру и реже к краям площади рассеивания.

2.На площади рассеивания можно определить точку, являющуюся центром рассеивания (средней точкой попадания), относительно которой распределение точек встречи (пробоин) симметрично: число точек встречи по обе стороны от осей рассеивания, заключающихся в равных по абсолютной величине пределах (полосах), одинаково, и каждому отклонению от оси рассеивания

водну сторону отвечает такое же по величине отклонение в противоположную сторону.

3.Точки встречи (пробоины) в каждом частном случае занимают не беспредельную, а ограниченную площадь.

Таким образом, закон рассеивания в общем виде можно сформулировать так: при достаточно большом числе выстрелов, произведенных в практически одинаковых условиях, рассеивание пуль (гранат) неравномерно, симметрично и небеспредельно.

Изучив теоретические вопросы стрельбы, перейдём рассмотрению стрелкового оружия.

35

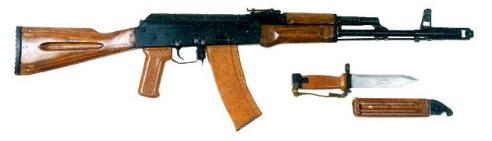

Рис. 20. Общий вид 5,45– миллиметрового автомата Калашникова с постоянным прикладом

Автомат Калашникова предназначен для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автоматам (кроме укороченного) присоединяется штык-нож, для стрельбы и наблюдения в условиях естественной ночной освещенности – ночные стрелковые прицелы.

Для стрельбы из АК-74 применяются 5,45 – миллиметровые патроны с обыкновенной (со стальным сердечником) пулей (ПС) и трассирующей пулей (Т), а также могут применяться холостые патроны.

Несмотря на то, что прицельная дальность из АК-74 составляет 1000 м, наиболее действительная стрельба по наземным и воздушным целям – до 500 м. Баллистические и конструктивные данные АК-74 с 5,45 – миллиметровой пулей ПС представлена в табл.5.

Таблица 5

Баллистические и конструктивные данные АК-74 с 5,45-мм пулей ПС

Окончание табл. 5

В настоящие время существуют различные модификации автомата Калашникова. Дополнительные буквы у сокращенного наименования обозначают наличие: М – пластмассового складывающего приклада и универсальной планки для дневных и ночных прицелов (АК-74М); Н – планка для крепления ночного прицела и ночного стрелкового прицела универсального (АК-74Н); Н1

– планка для крепления ночного прицела (АК-74Н1); Н2 – планки и ночного стрелкового прицела универсального модернизированного (НСПУМ) (АК74Н2); Н3-планки и ночного прицела (НСПУ-3) (Ак-74Н3); С – складывающегося приклада (АКС-74); У – укороченного ствола (АКС-74У).

3.2. Общее устройство автомата и работа его частей

Автомат состоит из следующих основных частей и механизмов (рис. 21) - ствола со стальной коробкой, прицельным приспособлением, прикладом пистолетной рукояткой; - крышки ствольной коробки; - затворной рамы с газовым поршнем; - затвора; - возвратного механизма; - газовой трубки со стальной накладкой; - ударно-спускового механизма; - цевья; - магазина.

Кроме того, у автомата имеется дульный тормоз-компенсатор и штыкнож. В комплект автомата входят принадлежность , ремень и сумка для магазинов; в комплекте автомата АКС-74 есть также чехол для автомата с карманом для магазина.

Устройство автоматического оружия основано (рис. 22) на принципе использования энергии пороховых газов, отводимых через отверстие в стенке ствола. При выстреле из такого оружия часть пороховых газов после прохождения пулей газового отверстия устремляется через него в газовую камору, ударяет в поршень и отводит его вместе с затворной рамой назад.

38

Рис. 21. Основные части и механизмы АК-74

Рис. 22. Принцип работы автоматики: 1 — ствол; 2 — пуля; 3 — поперечное отверстие в стенке ствола; 4—запульное пространство; 5 — газовая камора; 6 — газовый поршень; 7 — часть пороховых газов, ударяющих в газовый поршень; 8 — пороховые газы, выталкивающие пулю из канала ствола

Пока затворная рама не пройдет определенное расстояние и тем самым не обеспечит вылет пули из канала ствола, затвор продолжает запирать канал.

После вылета пули происходит отпирание канала ствола, затворная рама и затвор, двигаясь назад, сжимают возвратную (возвратно-боевую) пружину; затвор при этом извлекает из патронника гильзу. При движении вперед под действием сжатой пружины затвор досылает патрон в патронник и вновь запирает канал ствола.

Курок ставится на боевой взвод. Запирание затвора осуществляется его поворотом вправо и захождением боевых выступов затвора на боевые упоры ствольной коробки.

39

Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны, а если на одиночный, то при нажатии на спусковой крючок произойдет только один выстрел.

Для производства следующего выстрела необходимо опустить спусковой крючок и снова нажать на него.

На рис. 23 показаны боеприпасы, имеющиеся к автомату АК-74.

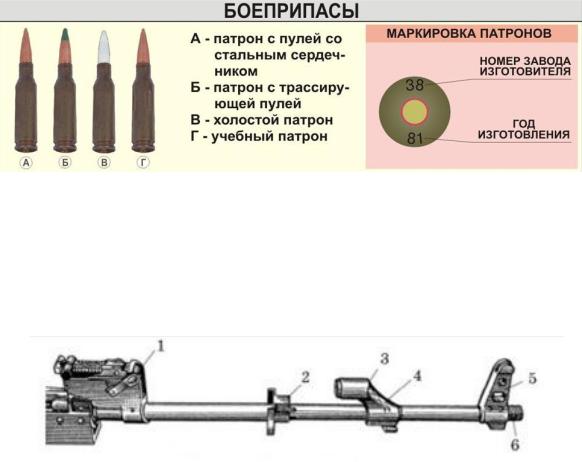

Рис. 23. Боеприпасы к АК-74

3.3. Назначение и устройство частей и механизмов

Ствол (рис. 24) служит для направления полета пули.

Рис. 24. Ствол: 1 - колодка прицела; 2 - соединительная муфта; 3 - газовая камера; 4 - газоотводящее отверстие; 5 - основание мушки; 6 - резьба

Внутри имеется канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для придания пуле вращательного движения, промежутки между ними называются полями. Расстояние между двумя противоположными полями (по диаметру) – калибр канала ствола; у автомата АК-74 он равен 5,45 мм.

В казенной части канал гладкий и сделан по форме гильзы. Эта часть канала служит для помещения патрона и называется патронником. Переход от патронника к нарезанной части канала ствола – дульный вход.
