ВВЕДЕНИЕ

Технология «трёхмерной печати» появилась в конце 80-х гг. ХХ века. Пионером в этой области является компания 3D Systems, которая разработала первую коммерческую стереолитографическую машину - SLA - Stereolithography Apparatus (1986 г.). До середины 90-х гг. она использовалась главным образом в научно-исследовательской и опытноконструкторской деятельности, связанной с оборонной промышленностью. Первые лазерные машины - сначала стереолитографические (SLAмашины), затем порошковые (SLS-машины) - были чрезмерно дороги, выбор модельных материалов весьма скромный. Широкое распространение цифровых технологий в области проектирования (CAD), моделирования и расчётов (CAE) и механообработки (CAM) стимулировало взрывной характер развития технологий 3Dпечати, и в настоящее время крайне сложно указать область материального производства, где в той или иной степени не использовались бы 3D-принтеры.

Ранее эти технологии назывались «технологиями быстрого прототипирования» (от английского - Rapid Prototyping), однако термин RP-технологии довольно быстро устарел и в настоящее время не отражает в полной мере реальной сути технологии. Методами «быстрого прототипирования» сейчас изготавливаются вполне коммерческие, товарные изделия, которые уже нельзя назвать прототипами - имплантаты и эндопротезы, инструменты и литейные формы, детали самолётов и спутников, и многое другое.

Аддитивные технологии предполагают изготовление (построение) физического объекта (детали) методом послойного нанесения (добавления, англ. - «add») материала, в отличие от традиционных методов формирования детали, за счёт удаления (subtraction - вычитание) материала из массива заготовки.

Суть Additive Manufacturing (AM) может быть

3

проиллюстрирована простым примером приведенным на рисунке 1: CAD-модель→ AM-машина→ деталь.

Рис. 1. Технологии Additive Manufacturing (LENS Optomec)

При использовании аддитивных технологий (в

англоязычной литературе - Additive Manufacturing, Additive Fabrication, или AM-, AFtechnologies) все стадии реализации проекта от идеи до материализации (в любом виде - в промежуточном или в виде готовой продукции) находятся в «дружественной» технологической среде, в единой технологической цепи, в которой каждая технологическая операция также выполняется в цифровой CAD/CAM/CAEсистеме. Практически это означает реальный переход к «безбумажным» технологиям, когда для изготовления детали традиционной бумажной чертёжной документации в принципе не требуется.

Аддитивные технологии охватывают все новые сферы деятельности человека. Дизайнеры, архитекторы, кондитеры, археологи, астрономы, палеонтологи, преподаватели и представители многих других профессий используют SDпринтеры для реализации совершенно неожиданных идей и проектов. Музыкальный инструмент (рис. 2) оригинального дизайна из алюмид-наполненного полиамида создал

4

профессор Diegel из университета Мэсси (Massey University, Auckland, New Zealand). Активно создаются роботизированные комплексы для «печати» быстротвердеющими бетонными смесями. Андрей Руденко из Миннесоты создал экструзионный SD-принтер для строительства зданий (рис. 3).

Рис. 2. Электрогитара, «выращенная» из полиамида

Рис. 3. Напечатанный замок, автор А. Руденко

Китайская компания Shanghai WinSun Decoration Design Engineering реализует проект по созданию принтеров для постройки зданий с использованием индустриальных отходов в качестве строительного материала. Первые десять

5

домов построены в течение одних суток (рис. 4). Десятки компаний (Biozoon, Fab@Home, Dovetailed, Structur3D, Choc Edge, SMRC, f3d, Natural Machines и др.) осваивают новый рынок - 3D-печать пиццы, пасты, печенья и иной кондитерской продукции (рис. 5). Скучные кусочки-кубики сахара можно заменить на весёлые, напечатанные на SDпринтере (рис. 6).

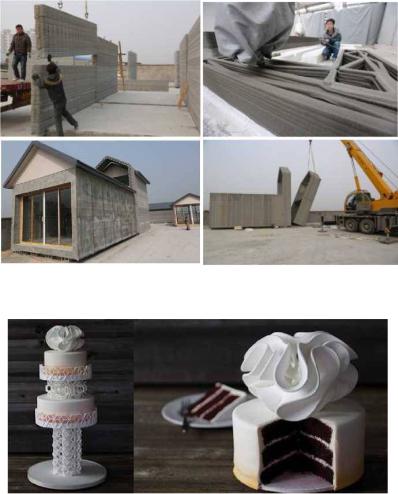

Рис. 4. Дома, собранные из напечатанных блоков

Рис. 5. Напечатанные кондитерские изделия.

6

За рубежом все эти работы ведутся, безусловно, энтузиастамии творческими людьми, но главное - при активной поддержке государства и бизнеса, не важно, из какого источника - федеральный или местный бюджет, гранты или целевая поддержка старт-ап-фирм.

Рис. 6. Фигурный сахар изготовенный на 3D принтере

Особое внимание уделяется развитию технологий DMF - Direct Metal Fabrication (рис. 7), непосредственного «выращивания» из металла, которую рассматривают в качестве одной из стратегических для освоения в первую очередь в аэрокосмической и оборонной отраслях.

Рис. 7. Технологии DMF – Direct Metall Fabrication

7

В профессиональном языке авиастроителей есть фразеологизм “buy-to-fly ratio”, который можно перевести как «отношение того, что купил, к тому, что полетело», т.е. сколько материала было куплено и сколько реально «полетело» в качестве детали в составе самолёта. По разным данным, это отношение составляет 15:1 или даже 20:1 для сложных деталей. Использование аддитивных технологий позволяет свести этот показатель до 1,5 - 2,0:1.

Машины, строящие детали из металла - поистине верх инженерного искусства. Здесь сконцентрированы самые передовые знания по металлургии, лазерной технике, оптике, электронике, системам управления, измерительным устройствам, механике, вакуумной технике и т.д.

В настоящей работе приведены данные по наиболее отработанным и популярным AM-технологиям и коммерчески успешным AM-машинам для послойного синтеза изделий из самых разнообразных материалов.

1. ИСТОРИЧЕСКИЕ ПРЕДПОСЫЛКИ ПОЯВЛЕНИЯ АДДИТИВНЫХ ТЕХНОЛОГИЙ

Предшественниками современных AM-технологий считают две оригинальные технологии [1], появившиеся в

XIX в. В 1890 г. Josef E. Blanther предложил способ изготовления топографических макетов - трёхмерных карт поверхности местности. Суть метода, изображенного на рисунке 8, заключалась в следующем: из тонких восковых пластин по контурным линиям топографической карты вырезались фрагменты, соответствующие воображаемому горизонтальному сечению объекта, затем эти пластины укладывались одна на другую в определенном порядке и склеивались.

Получался «послойный синтез» холма или оврага. После этого поверх полученных фигур накладывали бумагу и формировали макет отдельного элемента ландшафта, который

8

затем уже в «бумажном» виде располагали в соответствии с исходной картой.

Практическое применение эта идея нашла в LOM-

технологии - Lamination Object Manufacturing, послойное ламинирование или склеивание тонких листовых материалов, толщина листов при этом составляет 0,051-0,25 мм. В 1979 г. профессор Nakagawa из Токийского университета предложил использовать эту технологию для быстрого изготовления пресс-форм, в частности, со сложной геометрией охлаждающих каналов.

Вторая технология - фотоскульптура (Photosculpture) была предложена французом Francois Willeme в 1890 г. (рис. 9).

Рис. 8. Blanther J.E. Патент США 473901, выдан 03.05.1892 г.

Суть её состояла в следующем: вокруг объекта или субъекта располагали фотокамеры (Willeme использовал 24 камеры с шагом 15 градусов) и производили одномоментное фотографирование на все камеры. Затем каждое изображение проецировали на полупрозрачный экран, и оператор с помощью пантографа обрисовывал контур. Пантограф был
