Рис. 12 – Пример оформления технологической схемы на устройство дорожной одежды и досыпку грунта обочин

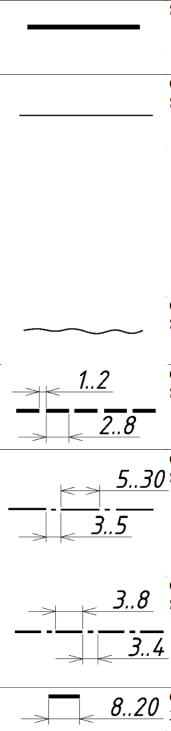

Таблица 4 Требования к начертаниям и основным назначениям линий на чертежах
|
|
Толщина |
|
|
|
|
линии по |
|
|
Наименование |
|
отноше- |
|
|
Начертание |
нию к |
Основное назначение |
||
линии |
||||
|
толщине |
|
||
|
|
|
||
|
|
основной |
|
|
|
|
линии |
|
|
Сплошная |
|
S |
Линии видимого контура; Линии пе- |
|
толстая основ- |
|
|
рехода видимые; линии контура се- |
|
ная |
|
|
чения (вынесенного и входящего в |
|
|
|
|
состав разреза) |
|
Сплошная тон- |
|
От S/3 до |
Линии контура наложенного сечения; |
|
кая |
|
S/2 |
линии размерные и выносные; линии |
|
|
|
|
штриховки; линии-выноски; полки |
|
|
|
|
линий-выносок и подчеркивание |
|
|
|
|
надписей; линии для изображения |
|
|
|
|
пограничных деталей ("обстановка"); |
|
|
|
|
линии ограничения выносных эле- |
|
|
|
|
ментов на видах, разрезах и сечениях; |
|
|
|
|
линии перехода воображаемые; сле- |
|
|
|
|
ды плоскостей, линии построения ха- |
|
|
|
|
рактерных точек при специальных |
|
|
|
|
построениях |
|
Сплошная вол- |
|
От S/3 до |
Линии обрыва; линии разграничения |
|
нистая |
|
S/2 |
вида и разреза |
|
|
|
|
|
|
Штриховая |
|
От S/3 до |
Линии невидимого контура; линии |
|
|
|
S/2 |
перехода невидимые |
|
|
|
|
|
|
Штрихпунк- |
|
От S/3 до |
Линии осевые и центровые; линии |
|
тирная тонкая |
|
S/2 |
сечений, являющиеся осями симмет- |
|
|
|
|
рии для наложенных или вынесенных |
|
|
|
|
сечений |
|
|
|
|
|
|
Штрихпунк- |
|
От S/3 до |
Линии, обозначающие поверхности, |
|
тирная толстая |
|
S/2 |
подлежащие термообработке или по- |
|
|
|
|
крытию; линии для изображения эле- |
|
|
|
|
ментов, расположенных перед секу- |
|
|
|
|
щей плоскостью («наложенная про- |
|
|
|
|
екция») |
|
Разомкнутая |
|
От S до |
Линии сечений |
|
|
|
3S/2 |
|
|
|
|
|
|
22
|
|
|

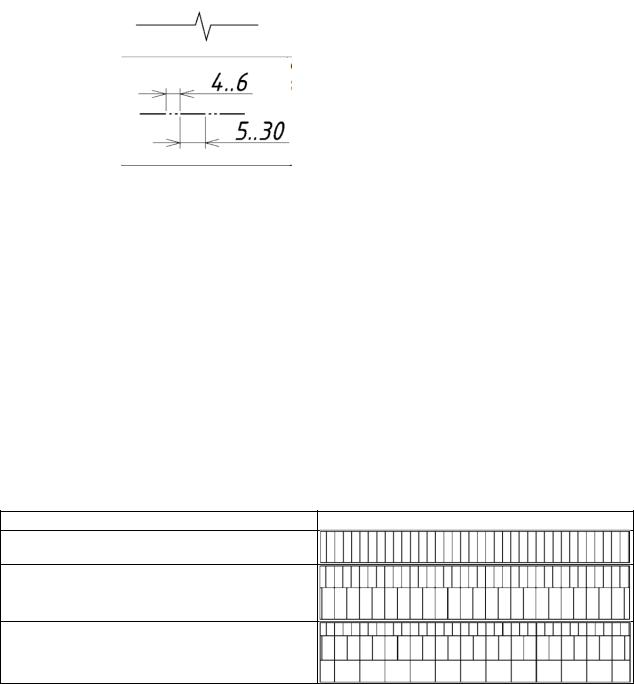

Окончание табл. 4 |
Наименование |
Начертание |
Толщина |
Основное назначение |
линии |
|
линии по |
|
|
|
отноше- |
|
|
|
нию к |
|
|
|
толщине |
|
|
|
основной |
|
|
|
линии |
|
Сплошная тон- |
|
От S/3 до |
Длинные линии обрыва |
кая с изломами |
|
S/2 |
|
|
|
|
|
Штрихпунктир- |
|
От S/3 до |
Линия сгиба на развертках; линии |
ная с двумя точ- |
|
S/2 |
для изображения частей изделий в |
ками |
|
|
крайних или промежуточных поло- |
|
|
|
жениях; линии для изображения раз- |
|
|
|
вертки, совмещенной с видом |
|
|
|
|
Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.
Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.
Штрихи в линии должны быть приблизительно одинаковой длины. Промежутки между штрихами в линии должны быть приблизительно
одинаковой длины. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.
Штрихпунктирные линии, применяемые в качества центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или разме-
ры других геометрических фигур в изображении менее 12 мм.
Таблица 5 Условные графические обозначения материалов дорожной одежды
и земляного полотна
Наименование материала |
Условные графические обозначения |
Асфальтобетон |
|
Асфальтобетон двухслойный |
|
Асфальтобетон трехслойный |
|
23
|
Продолжение табл. 5 |
Наименование материала |
Условные графические обозначения |
Бетон |
|
|
|
Грунт естественный |
|
|
|
Грунт насыпной |
|
|
|
Железобетон |
|
|
|
Железобетон предварительно напряженный |
|
|
|
Материал гидроизоляционный |
|
|
|
Материал теплоизоляционный |
|
|
|
Песок, укрепленный цементом |
|
|
|
Смесь песчано-гравийная |
|
|
|
Смесь песчано-гравийная, укрепленная це- |
|
ментом |
|
|
|
Смесь песчано-щебеночная |
|
|
|
Смесь песчано-щебеночная, укрепленная |
|
цементом |
|
|
|
Цементобетон |
|
|
|
24
|
Окончание табл. 5 |
Наименование материала |
Условные графические обозначения |
Щебень фракционированный, уложенный по |
|
способу заклинки |
|
|
|
То же, обработанный вяжущим материалом |
|
по способу пропитки |
|
|
|
Таблица 6 Условные графические обозначения основных видов грунтов
Наименование грунта |
Условные графические |
|
обозначения |
Галька |
|
|
|
Глина |
|
|
|
Гравий |
|
|
|
Дресва (дресвяный грунт) |
|
|
|
Известняк |
|
|
|
Ил |
|
|
|
Песок гравелистый |
|
|
|
Песок крупный |
|
|
|
Песок мелкий |
|
|
|
Песок пылеватый |
|
|
|
Песок средний |
|
|
|
25
|
Окончание табл. 6 |
Наименование грунта |
Условные графические |
|
обозначения |
Слой почвенно-растительный |
|
|
|
26
27
3. Примеры оформления графической части работы
|
|
|
Таблица 7 |
|
Наименование |
Наименование |
Вид машины сбоку |
Вид машины сверху и схема движе- |
|
рабочей операции |
машины |
ния на захватке |
||
|
||||
Разработка грунта в резерве |
Самоходный двухосный |
|
|
|
с перемещением его в |
полуприцепной скрепер |
|
|
|
насыпь |
|
|
||
|
|
|
||
Разработка грунта в резерве |
Самоходный трехосный |
|
|
|
с перемещением его в |
полуприцепной скрепер |
|
|
|
насыпь |
|
|
||
|
|
|
||
|
Самоходный полуприцеп- |
|
|
|
Разработка грунта в резерве |
ной скрепер с бульдозе- |
|
|
|
|
ром-толкачом |
|
|
|
Разработка грунта в резерве |
|
|
|
|
с перемещением его в |
Прицепной скрепер |
|
|
|
насыпь |
|
|
|
|
Разработка грунта в резерве |
Прицепной скрепер с |
|
|
|
бульдозером-толкачом |
|
|
||
|
|
|
||
|
|
|
|
|
Уплотнение грунта в насы- |
Самоходный вибрацион- |
|
|
|
пи |
ный кулачковый каток |
|
|
|
|
|
|
|
|
Уплотнение грунта в насы- |
Самоходный вибрацион- |
|
|
|
пи |
ный решетчатый каток |
|
|
|
|
|
|
|
|
Уплотнение грунта в насы- |
Самоходный пневмоко- |
|
|
|
пи |
лесный каток |
|
|
|
|
|
|
|
28
|
|
|
Продолжение табл. 7 |
|
Наименование |
Наименование |
Вид машины сбоку |
Вид машины сверху и схема |
|
рабочей операции |
машины |
движения на захватке |
||
|
||||
Уплотнение грунта в насы- |
Полуприцепной пневмо- |
|
|
|
пи |
колесный каток |
|
|
|
|
|
|
|
|
Уплотнение грунта в насы- |
Прицепной пневмоколес- |
|
|
|
пи |
ный каток |
|
|
|
|
|
|
|
|
Уплотнение грунта в насы- |
Трамбующая машина |
|
|
|
пи |
|
|
||
|
|
|
||
|
|
|
|
|
Чистовое профилирование |
Профилировщик основа- |
|
|
|
основания |
ния ДС-108 |
|
|
Распределение бетонной |
Распределитель бетонной |
смеси |
смеси ДС-108 |
Уплотнение бетонной смеси |
Бетоноукладчик ДС-14 |
29
|
|
|
Продолжение табл. 7 |
|
Наименование |
Наименование |
Вид машины сбоку |
Вид машины сверху и схема |
|
рабочей операции |
машины |
движения на захватке |
||
|
||||
Рыхление грунта |
Бульдозер – |
|
|
|
-рыхлитель |
|
|
||
|
|
|
||
|
|
|
|
|
Разработка и перемещение |
|
|
|
|
грунта в насыпь. Разравни- |
Бульдозер |
|
|
|
вание грунта в насыпи |
|
|
|
|
Планировка грунта в насы- |
|
|
|
|
пи. Планировка откосов |
Автогрейдер |
|
|
|
насыпи и боковых резервов |
|
|
|
|
Уплотнение конструктив- |
Каток самоходный двух- |
|
|
|
ного слоя дорожной одеж- |
осный |
|
|
|
ды |
трехвальцовый |
|
|
|
Уплотнение конструктив- |
Каток самоходный трехос- |
|
|
|
ного слоя дорожной одеж- |
ный |
|
|
|
ды |
трехвальцовый |
|
|
|
|
|
|
|
|
Уплотнение конструктив- |
Каток самоходный вибра- |
|
|
|
ного слоя дорожной одеж- |
ционный двухосный с |
|
|
|
ды |
гладким вальцом |
|
|
|
Уплотнение конструктив- |
Самоходный |
|
|
|
ного слоя дорожной одеж- |
|
|
||
пневмоколесный каток |
|
|
||
ды |
|
|
||
|
|
|
||
Уплотнение конструктив- |
Самоходный комбиниро- |
|
|
|
ного слоя дорожной одеж- |
ванный каток |
|
|
|
ды |
|
|
||
|
|
|
||
|
|
|
|
30
|
|
|
Продолжение табл. 7 |
|
Наименование |
Наименование |
Вид машины сбоку |
Вид машины сверху и схема |
|
рабочей операции |
машины |
движения на захватке |
||
|
||||
Разработка грунта |
Экскаватор, оборудован- |
|
|
|
экскаватором |
ный обратной лопатой |
|
|
|
|
|
|
|
|
Разработка грунта |
Экскаватор, оборудован- |
|
|
|
экскаватором |
ный прямой лопатой |
|
|
|
|
|
|
|
|
Разработка грунта экскава- |
Экскаватор, оборудован- |
|
|
|
тором |
ный драглайном |
|
|
|
|
|
|
|
|
Подвозка грунта для отсып- |
Автомобиль-самосвал |
|
|
|
ки насыпи |
|
|
||
|
|
|
||
|
|
|
|
|
Увлажнение грунта |
Поливомоечная |
|
|
|
машина |
|
|
||
|
|
|
||
|
|
|
|
|
Подвозка материалов |
Автомобиль-самосвал |
|
|
|
|
|
|
|
|
Розлив вяжущего материала |
Автогудронатор |
|
|
|
|
|
|
|
