При появлении межвитковых замыканий образуются коротоко-замкнутые контуры. Для выявления наиболее

тонкой стальной пластины, наложенной на зубцы и охватывающей паз с коротоко-замкнутыми витками.

В одном пазу лежат стороны двух секций. Чтобы выявить в какой секции произошло витковое замыкание, нужно сдвинуть электромагнит влево или вправо по пазам.

Проверка числа витков осуществляется в намотанных катушках до их укладки в пазы. Проверка ведется путем сравнения контролируемой катушки с эталонной. При одинаковом числе витков вольтметр должен показывать ноль.

Проверка сопротивления катушек осуществляется мостом или же методом амперметра и вольтметра (для этого нужно использовать приборы класса точности не ниже 0,5).

Контролируется сопротивление каждой катушки после намотки. Оно не должно отличатся от расчетного больше, чем не 5% (для микромашин 10%).

Катушки с отклонением вверх и вниз комплектуются в фазы таким образом, чтобы разница сопротивления фаз была сведена к минимуму.

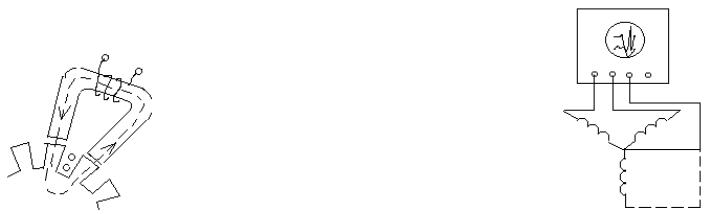

идентичны, то на экране видим одну кривую, а если неидентичные – 2 кривые.

Не допускается на этапе обмоточных работ применение для контроля качества обмоток разрушающих методов контроля. Такие методы могут быть оправданы только в отдельных исключительных случаях, при условии, что проверка выборочная, а выбранные образцы после проверки отправлены в изолятор брака для утилизации.

Контрольные вопросы

1.Что в производстве электрических машин называют пайкой и сваркой?

2.Какие припои относятся к мягким, а какие – к твердым?

3.Какие особенности применения в качестве припоя олова и его сплавов?

4.Для чего в припайке используются флюсы?

5.Какие флюсы применяются при пайке мягкими припоями?

6.Какое оборудование используется при пайке мягкими припоями?

105

130.Какова последовательность изготовления шаблонной (жесткой) обмотки электрической машины?

131.Как устроен шаблон для намотки “лодочки”?

132.Как производится растяжка “лодочки”?

133.Как производится изолировка шаблонной катушки?

134.Как производится укладка шаблонной обмотки в пазы?

135.Какие типы бандажей используются для обеспечения прочности роторных обмоток?

136.Как накладывается и крепится проволочный бандаж?

137.Как накладывается и крепится бандаж из стекловолокна?

138.Какова особенность выполнения шаблонной обмотки из провода прямоугольного сечения?

139.Как проверить шаблонную катушку на отсутствие витковых замыканий?

140.Какие особенности конструкции одновитковой обмотки?

141.Какой провод используется для изготовления одновитковой обмотки?

142.Как производится заготовка меди для изготовления одновитковой катушки?

143.Как изогнуть медную шину на ребро для получения одновитковой катушки?

144.Как производится формовка одновитковой катушки?

145.Как выполняется изолировка одновитковой катушки?

146.Какие разновидности стержневых обмоток встречаются в электрических машинах?

147.Почему имеет место неравномерное распределение плотности тока в стержневой обмотке?

148.Как практически выравнивают плотность тока в стержневой обмотке?

149.Какие способы транспозиции проводников Вы знаете?

150.Как практически выполняется транспозиция проводников в стержне статорной обмотки турбогенератора?

151.Как выполнить изгиб элементарных проводников стержневой обмотки, позволяющий обеспечить их транспозицию при сборке стержня?

106

152.Как выполняется плетение стержня?

153.Как производится формовка стержня?

154.Как производится изолировка и пропитка стержня? 155.В чем специфика укладки стержневой обмотки в пазы?

156.Как выполняется пайка соединений в стержневой обмотке (турбогенератора)?

157.Для чего обмотки электрических машин пропитывают лаком или компаундом?

158.Какие способы пропитки обмоток Вы знаете?

159.Каковы особенности сушки обмотки, пропитанной лаком?

160.Как определить время испарения растворителя при сушке обмотки?

161.Как установить момент окончания сушки обмотки?

162.В чем состоит особенность сушки обмотанного магнитопровода после ультразвуковой пропитки?

163.С какой целью практикуется двойная пропитка обмоток?

164.Как удалить натеки компаунда с поверхности катушки, стержня и т.п.

165.Следует ли подогревать обмотку перед пропиткой?

Список литературы

1.Вольдек А.И. Электрические машины. Л.: Энергия, 1974. 840 с.

2.Костенко М.П., Пиотровский Л.М. Электрические машины. Ч. 1. Л.: Энергия, 1972. 543 с., Ч. 2. Л.: Энергия, 1973. 648 с.

3.Виноградов Н.В. Производство электрических машин. М.: Энергия, 1970. 288 с.

4.Антонов М.В., Герасимова Л.С. Технология производства электрических машин: Учебное пособие: Высшая школа, 1972. 512 с.

5.Осьмаков А.А. Технология и оборудование производства электрических машин. Изд. 2-е, перераб. И доп. М.: Высшая школа,1980.310 с.
