Экран заземлен на одном конце и не защищает от магнитного влияния. Переходное затухание для этой схемы примем равным 0 дБ.

с одним заземленным концом. Степень улучшения защиты от магнитного влияния соизмерима с погрешностью расчета (измерения).

Схема (рис. 2.4.) отличается

В этом случае, (по сравнению со схемой с двумя заземленными концами, нет петли, поскольку правый конец не заземлен.

40

Для улучшения защиты линий связи от наводок применяются схемы, коаксиальная цепь которых обеспечивает лучшее магнитное экранирование, чем скрученная пара проводов. Такая схема представлена на рис. 2.6. Площадь петли в данном случае не больше, чем в схеме представленной на рис. 2.5., т.к. продольная ось экрана коаксиального кабеля совпадает с центральным проводом.

Структурная схема линии связи, представленная на рис.2.7., позволяет повысить защищенность цепи благодаря тому, что скрученная пара заземлена лишь на одном конце. Корме того, в этой схеме используется независимый экран.

и экрана существенно меньше рабочей длины волны.

41

Для уменьшения электромагнитной связи между проводами необходимо уменьшить площади петли, максимально разнести цепи и максимально уменьшить длину параллельного пробега линий ТСОИ с посторонними проводниками. При нулевых уровнях сигнала (0 дБ) в соединительных линиях ТСОИ между ними и посторонними проводниками должно обеспечиваться переходное затухание порядка 114 дБ. Данное переходное затухание обеспечивается, как правило, при прокладке кабелей ТСОИ на расстоянии не менее 10 см от посторонних проводников. При этом допускается прокладка кабелей ТСОИ вплотную с посторонними проводниками при суммарной длине их совместного пробега не более 70 м. Экранироваться могут не только блоки аппаратуры и их соединительные линии, но и помещения в целом.

42

Вобычных неэкранируемых помещениях основной экранирующий эффект обеспечивают железобетонные стены домов. Экранирующие свойства дверей и окон хуже. Для увеличения экранирующих свойств стен и окон используются дополнительные средства:

- токопроводящие обои и лакокрасочные покрытия; - шторы из металлизированной ткани;

- металлизированные стекла из двуокиси олова, которые устанавливаются в металлические или металлизированные рамы.

Впомещении экранируются стены, двери, окна. При закрытии дверей должен обеспечиваться надежный электрический контакт со стенками помещения по всему периметру, не реже чем через 10-15 мм. Для этого может быть применена пружинная гребенка из фосфористой бронзы, которую укрепляют по всему внутреннему периметру дверной коробки. Окна должны быть затянуты

одним или двумя слоями медной сетки с ячейкой не более 2 2 мм. Причем расстояние между слоями - не менее 50 мм. Оба слоя сетки должны иметь хороший электрический контакт со стенками помещения по всему периметру. Сетки удобнее делать съемными, и металлическое обрамление съемной части также должно иметь пружинящие контакты в виде гребенки из фосфористой бронзы.

При проведении работ по тщательному экранированию подобных помещений необходимо одновременно обеспечить нормальные условия для работающего в нем человека, прежде всего вентиляцию воздуха в помещении. Конструкция экрана для вентиляционных отверстий зависит от диапазона частот. Для частот меньше 1 ГГц применяются сотовые конструкции, закрывающие вентиляционные отверстия с прямоугольными, круглыми и шестигранными ячейками. Для достижения эффективного экранирования размеры отверстий должны быть меньше 1/10 длины волны. При увеличении частоты необходимые размеры ячеек могут быть столь малы, что ухудшается вентиляция.

Экранировку электромагнитных волн более 100 дБ можно обеспечить только в специальных экранированных камерах, в которых электромагнитный экран выполнен в виде электрогерме-

43

тичного стального корпуса, а для ввода электрических коммуникаций используются специальные фильтры. Размеры экранированного помещения выбираются исходя из его назначения и стоимости.

Обычно экранированное помещение строят площадью 6-8 м2 при высоте 2-3 метра.

2.2. Заземление технических средств

Необходимо помнить, что экранирование ТСОИ и соединительных линий эффективно только при правильном их заземлении. Поэтому одним из важнейших условий по защите ТСОИ является правильное заземление этих устройств.

Существуют различные типы заземления. Наиболее часто используются одноточечные, многоточечные и комбинированные (гибридные) схемы. На рис. 2.11 представлена одноточечная последовательная схема заземления. Эта схема наиболее проста. Однако ей присущ недостаток, связанный с протеканием обратных токов различных цепей по общему участку заземляющей цепи. Вследствие этого возможно появление опасного сигнала в посторонних цепях.

В одноточечной параллельной схеме заземления (рис.2.12) такого недостатка нет. Однако такая схема требует большого

числа протяженных заземляющих проводников, из-за чего может возникнуть проблема с обеспечением малого сопротивления

заземления участков цепи. Кроме того, между заземляющими проводниками могут возникать нежелательные связи, которые создают несколько путей заземления для каждого устройства. В результате в системе заземления могут возникнуть уравнительные токи и появиться разность потенциалов между различными устройствами.

лены. При проектировании и реализации многоточечной системы заземления необходимо принимать специальные меры для исключения замкнутых контуров. Как правило, одноточечное заземление применяется на низких частотах при небольших размерах заземляемых устройств и расстояниях между ними менее 0,5 . На высоких частотах при больших размерах заземляемых устройств и значительных расстояниях между ними используется многоточечная система заземления. В промежуточных случаях эффективна комбинированная система заземления.

Однако все представленные системы заземления должны отвечать основным требованиям, предъявляемым к данным системам, таким как:

- система заземления должна включать общий заземлитель, заземляющий кабель, шины и провода, соединяющие заземлитель с объектом;

-сопротивления заземляющих проводников, а также земляных шин должны быть минимальными;

-каждый заземляемый элемент должен быть присоединен к заземлителю или к заземляющей магистрали при помощи отдельного ответвления. Последовательное включение в заземляющий проводник нескольких заземляемых элементов запрещается;

-в системе заземления должны отсутствовать замкнутые контуры, образованные соединениями или нежелательными связями между сигнальными цепями и корпусами устройств и землей;

-следует избегать использования общих проводников в системах экранирующих заземлений, защитных заземлений и сигнальных цепей;

-качество электрических соединений в системе заземления должно обеспечивать минимальное сопротивление контакта, надежность и механическую прочность контакта в условиях климатических воздействий и вибрации;

-контактные соединения должны исключать возможность образования оксидных пленок на контактирующих поверхностях и связанных с этими пленками нелинейных явлений;

-контактные соединения должны исключать возможность образования гальванических пар для предотвращения коррозии в цепях заземления;

-запрещается использовать в качестве заземляющего устройства нулевые фазы электросетей, металлоконструкции зданий, имеющие соединение с землей, металлические оболочки подземных кабелей, металлические трубы систем отопления, водоснабжения, канализации и т.д.

Сопротивление заземления определяется главным образом сопротивлением растекания тока в земле. Величину этого сопротивления можно значительно понизить за счет уменьшения переходного сопротивления между заземлителем и почвой путем тщательной очистки перед укладкой поверхности заземлителя и утрамбованной вокруг него почвы, а также подсыпкой поваренной соли.

Сопротивление заземлителя определяется свойствами грунта и свойствами заземлителя. Если заземлитель состоит из металлической пластины радиуса r, расположенной непосредственно у поверхности земли, то сопротивление заземления RЗ можно рассчитать по формуле /5/:

RЗ= /(4 rп), Ом,

где - удельное сопротивление грунта, Ом/см3; rп – радиус пластины, см.

Сопротивление заземления из металлической трубы определяется формулой / /:

диуса пластины, от длины трубы, в меньшей степени - от радиуса трубы. Поэтому при устройстве заземления целесообразно применять пластины со значительным диаметром, а также тонкие длинные трубы. На практике часто в качестве заземлителей применяют:

-стержни из металла, обладающие высокой электропроводностью, погруженные в землю и соединенные с наземными металлоконструкциями средств ТСОИ;

-сеточные заземлители, изготовленные из элементов с высокой электропроводностью и погруженные в землю;

-комбинированные заземлители (из элементов описанных заземлителей).

2.3.Фильтрация информативных сигналов

Одним из методов локализации опасных сигналов, циркулирующих в ТСОИ, является фильтрация. В источниках электромагнитных полей и наводок фильтрация осуществляется с целью предотвращения распространения нежелательных электромагнитных колебаний за пределы устройства – источника опасного сигнала. Фильтрация в устройствах – рецепторах электромагнитных полей и наводок должна исключать их воздействие на рецептор.

Для фильтрации сигналов в цепях питания ТСОИ используются разделительные трансформаторы и помехоподавляющие фильтры /23/. Разделительные трансформаторы обеспечивают развязку первичной и вторичной цепей по сигналам наводки (во вторичную цепь трансформатора не должны проникать наводки, появляющиеся в первичной обмотке). Для уменьшения связи обмоток по сигналам наводок часто применяется внутренний экран, выполняемый в виде заземленной прокладки или фольги, укладываемой между первичной и вторичной обмотками.

Разделительные трансформаторы используются с целью решения ряда задач, таких как:

-разделения по цепям питания источников и рецепторов наводки, если они подключаются к одним и тем же шинам переменного тока;

-устранения асимметричных наводок;

-ослабления симметричных наводок в цепи вторичной обмотки, обусловленных наличием асимметричных наводок в цепи первичной обмотки.

В настоящие время существует большое количество различных типов фильтров, обеспечивающих ослабление нежелательных сигналов в разных участках частотного диапазона. Это фильтры нижних и верхних частот, полосовые и заграждительные фильтры и т.д. Основное назначение фильтров – пропускать без значительного ослабления сигналы с частотами, лежащими в рабочей полосе, и подавлять сигналы с частотами, лежащими за пределами этой полосы.

Для исключения просачивания информативных сигналов в цепи электропитания используются фильтры нижних частот. Количественно величина ослабления (фильтрация) нежелательных сигналов защитным фильтром оценивается в соответствии с выражением /5/:

где U1(P1) – напряжение (мощность) опасного сигнала на выходе фильтра;

U2(P2) – напряжение (мощность) опасного сигнала на входе фильтра при включении нагрузки Zн.

К защитным фильтрам предъявляются следующие требова-

ния:

-величина рабочего напряжения и тока фильтра должны соответствовать напряжению и току фильтруемой цепи;

-величина ослабления нежелательных сигналов в диапазоне рабочих частот должна быть не менее требуемой;

-ослабление полезного сигнала в полосе прозрачности фильтра должно быть незначительным;

-габариты и масса фильтров должны быть минимальными;

-сетевые фильтры должны работать с учетом предельно допустимых токов (предельно допустимой мощности потребления) и высоких уровнях значений задерживаемых электромагнитных колебаний.

Конструктивно фильтры подразделяются на:

-фильтры на элементах с сосредоточенными параметрами (рабочая частота до 300 МГц);

-фильтры с распределенными параметрами (рабочая частота свыше 1 ГГц);

-комбинированные (рабочая частота 300 МГц – 1 ГГц).

В настоящее время выпускаются: фильтры помехоподавляющие типа ФП, ФБ, ФПС (на ѐмкостно – индукционных элементах). Они обеспечивают затухание от 60 до 100 дБ ( от типа тока), рассчитанных на напряжение от 60 до 500В и ток – 2,5-70А.

2.4. Пространственное и линейное зашумление

Реализация пассивных методов защиты, основанных на применении экранирования и фильтрации, приводит к ослаблению уровней побочных электромагнитных излучений и наводок (опасных сигналов) ТСОИ и тем самым к уменьшению отношения опасный сигнал/шум. Однако в ряде случаев, несмотря на приме-

49

нение пассивных методов защиты, на границе контролируемой зоны отношение сигнал/шум превышает допустимое значение. В этом случае применяются активные методы, основанные на создании помех средствам разведки, что также приводит к уменьшению отношения сигнал/шум.

К системе пространственного зашумления, применяемой для создания маскирующих электромагнитных помех, применяются следующие требования:

-система должна создавать электромагнитные помехи в диапазоне частот возможных побочных электромагнитных излучений ТСОИ;

-создаваемые помехи не должны иметь регулярной структу-

ры;

-уровень создаваемых помех (как по электрической, так и по магнитной составляющей поля) должен обеспечивать уровень сигнал/шум на границе контролируемой зоны меньше допустимого значения во всем диапазоне частот возможных побочных электромагнитных излучений ТСОИ;

-система должна создавать помехи как с горизонтальной, так

ис вертикальной поляризацией;

-на границе контролируемой зоны уровень помех, создаваемых системой пространственного зашумления, не должен превышать требуемых норм по ЭМС.

Системы линейного зашумления применяются для маскировки наведенных опасных сигналов в посторонних проводниках и соединительных линиях ВТСС, выходящих за пределы контролируемой зоны. Схематичное размещение технических средств с

учѐтом значений радиусов зон показано на рис. 2.14., где

ус зоны 2; r1 - расстояние от ТСОИ до элементов с сосредоточенными параметрами (расстояние до ВТСС); r1' - расстояние до эле-

ментов с рассредоточенными параметрами. Данные системы используются в том случае, если не обеспечивается требуемый разнос этих проводников и ТСОИ, то есть не выполняется требование по величине зоны № 1 (рис. 2.10), однако при этом обеспечивается

50

требование по величине зоны № 2, то есть расстояние от ТСОИ до границы контролируемой зоны больше, чем значение радиуса зоны № 2.

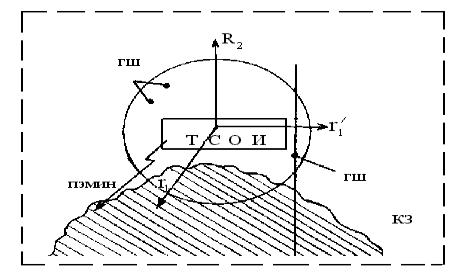

Рис. 2.14. Размещение технических средств

сучетом значений радиусов зон

Впростейшем случае система линейного зашумления представляет собой генератор шумового сигнала, формирующий шумовое маскирующее напряжение с заданными спектральными, временными и энергетическими характеристиками, который гальванически подключается в зашумляемую линию (посторонний проводник).

3.МЕТОДЫ И СРЕДСТВА ЗАЩИТЫ РЕЧЕВОЙ

ИНФОРМАЦИИ

Для защиты акустической (речевой) информации используются пассивные и активные методы. Пассивные методы направлены на:

- ослабление акустических (речевых) сигналов на границе контролируемой зоны до величин, обеспечивающих невозмож-

51

ность их выделения средством разведки на фоне естественных шумов;

- ослабление информационных электрических сигналов в соединительных линиях ВТСС, имеющих в своем составе электроакустические преобразователи (обладающие микрофонным эффектом), до величин, обеспечивающих невозможность их выделения

средством разведки на фоне естественных шумов;

-исключение (ослабление) прохождения сигналов ВЧнавязывания во вспомогательные технические средства, имеющие

всвоем составе электроакустические преобразователи (обладающие микрофонным эффектом);

-обнаружение излучений акустических закладок и побочных электромагнитных излучений диктофонов в режиме записи;

-обнаружение несанкционированных подключений к телефонным линиям связи.

Активные методы защиты направлены на:

-создание маскирующих акустических и вибрационных помех с целью уменьшения отношения сигнал/шум на границе контролируемой зоны до величин, обеспечивающих невозможность выделения информационного акустического сигнала средством разведки;

-создание маскирующих электромагнитных помех в соединительных линиях ВТСС, имеющих в своем составе электроакустические преобразователи (обладающие микрофонным эффектом), с целью уменьшения отношения сигнал/шум до величин, обеспечивающих невозможность выделения информационного сигнала средством разведки;

-электромагнитное подавление диктофонов в режиме запи-

си;

-ультразвуковое подавление диктофонов в режиме записи;

-создание маскирующих электромагнитных помех в линиях электропитания ВТСС, обладающих микрофонным эффектом, с целью уменьшения отношения сигнал/шум до величин, обеспечи-

52

вающих невозможность выделения информационного акустического сигнала средством разведки;

-создание прицельных радиопомех акустическим и телефонным радиозакладкам с целью уменьшения отношения сигнал/шум до величин, обеспечивающих невозможность выделения информационного акустического сигнала средством разведки;

-подавление (нарушение функционирования) средств несанкционированного подключения к телефонным линиям;

-уничтожение (вывод из строя) средств несанкционированного подключения к телефонным линиям.

Ослабление акустических (речевых) сигналов осуществляется путѐм звукоизоляции. Ослабление информативных электрических сигналов в линиях ВТСС и исключение (ослабление) прохождения сигналов ВЧ-навязывания, осуществляется методом фильтрации сигналов.

В основе активных методов защиты акустической информации лежит использование различного типа генераторов поля, а также применение специальных технических средств.

3.1.Звукоизоляция помещений

Звукоизоляция помещений направлена на локализацию источников акустических сигналов внутри них и проводится с целью исключения перехвата акустической (речевой) информации по прямому акустическому (через щели, окна, двери, вентиляционные каналы и т.д.) и вибрационному (через ограждающие конструкции, трубы водо-, тепло-, газоснабжения, канализации и т.д.) каналам.

Звукоизоляция оценивается величиной ослабления акустического сигнала, которое для сплошных однослойных или однородных ограждений на средних частотах приближенно рассчитывается по формуле /5/:

Ког= 20 lg(qп f ) 47,5 , дБ,

где qп – масса 1м2 ограждения, кг; f – частота звука, Гц.

53

Звукоизоляция помещений обеспечивается с помощью архитектурных и инженерных решений, а также применением специальных строительных и отделочных материалов.

Одним из наиболее слабых звукоизолирующих элементов, ограждающих конструкции выделенных помещений, являются окна и двери. Увеличение звукоизолирующей способности дверей достигается плотной подгонкой полотна двери к коробке, устранением щелей между дверью и полом, применением уплотняющих прокладок, обивкой или облицовкой полотен дверей специальными материалами и т. д. Если применение обивки двери недостаточно для обеспечения звукоизоляции, то в помещении устанавливаются двойные двери, образующие тамбур. Внутренние поверхности тамбура также облицовываются поглощающими покрытиями.

Звукоизолирующая способность окон, как и дверей, зависит от поверхностной плотности стекла и степени прижатия притворов. Звукоизоляция окон с одинарным остеклением соизмерима со звукоизоляцией одинарных дверей и недостаточна для надежной защиты информации в помещении. Для обеспечения необходимой степени звукоизоляции применяется двойное или тройное остекление. В случаях, когда необходимо обеспечить повышенную звукоизоляцию, применяют окна специальной конструкции (например, двойное окно с заполнением оконного проема органическим стеклом толщиной 20…40 мм). Разработаны конструкции окон с повышенным звукопоглощением на основе стеклопакетов с герметизацией воздушного промежутка между стеклами и заполнением его различными газовыми смесями или создание в нем вакуума.

Для повышения звукоизоляции помещения применяют акустические экраны, устанавливаемые на пути распространения звука на наиболее опасных (с точки зрения разведки) направлениях. Действия акустических экранов основаны на отражении звуковых волн и образовании за экраном звуковых теней.

Звукопоглощающие материалы могут быть сплошными и пористыми. Обычно пористые материалы используют в сочетании со

54

сплошными. Один из распространенных видов пористых материалов – облицовочный звукопоглощающий материал.

Пористые звукопоглощающие материалы малоэффективны на низких частотах. Отдельные звукопоглощающие материалы составляют резонансные поглотители. Они подразделяются на мембранные и резонаторные.

Мембранные поглотители представляют собой натянутый холст (ткань) или тонкий фанерный (картонный) лист, под которым располагают хорошо демпфирующий материал (материал с большой вязкостью, например, поролон, губчатая резина, строительный войлок и т.д.). В такого рода поглотителях максимум поглощения достигается на резонансных частотах.

Перфорированные резонаторные поглотители представляют собой систему воздушных резонаторов (резонатор Гельмгольца), в устье которых расположен демпфирующий материал. Повышение звуковой изоляции стен и перегородок помещений достигается применением однослойных и многослойных (чаще - двойных) ограждений. В многослойных ограждениях целесообразно подбирать материалы слоев с резко отличающимися акустическими сопротивлениями (бетон - поролон). Уровень акустического сигнала за ограждением можно приближенно оценить по формуле /5/:

Rог Rc 6 10 lg Sог Kог , дБ,

где Rc – уровень речевого сигнала в помещении (перед ограждением), дБ;

Sог – площадь ограждения, дБ;

Ког – звукоизоляция ограждения, дБ.

Между помещениями, зданиями и сооружениями проходит много технологических коммуникаций (тепло-, газо-, водоснабжение, кабельные сети энергоснабжения). Для них в стенах и перекрытиях делают соответствующие отверстия и проемы. Их надежная звукоизоляция обеспечивается применением специальных гильз, коробов, прокладок, глушителей, вязкоупругих заполнителей и т.д. Обеспечение требуемой звукоизоляции вентиляционных каналов достигается использованием сложных акустических

55

фильтров и глушителей. Следует иметь в виду, что в общем случае звукоизоляции ограждающих конструкций, содержащих несколько элементов, должна оцениваться звукоизоляция наиболее слабого из них.

Для ведения конфиденциальных разговоров разработаны специальные звукоизолирующие кабины. В конструктивном отношении они делятся на каркасные и бескаркасные. В первом случае на металлический каркас крепятся звукопоглощающие панели. Кабины с двухслойными звукопоглощающими плитами обеспечивают ослабление звука до 35…40 дБ.

Более высокой акустической эффективностью (большим коэффициентом ослабления) обладают кабины бескаркасного типа. Они собираются из готовых многослойных щитов, соединенных между собой через звукоизолирующие упругие прокладки. Такие кабины дороги в изготовлении, но снижение уровня звука в них может достигать 50 … 55 дБ.

3.2.Виброакустическая маскировка

Вслучае, если используемые пассивные средства защиты помещений не обеспечивают требуемых норм по звукоизоляции, необходимо использовать активные меры защиты. Активные меры защиты заключаются в создании маскирующих акустических помех средствам разведки, т.е. в использовании виброакустической маскировки информационных сигналов. В отличии от звукоизоляции помещений, обеспечивающей требуемое ослабление интенсивности звуковой волны за их пределами, использование активной акустической маскировки снижает отношение с/ш на входе технического средства разведки за счет увеличения уровня шума (помехи).

Виброакустическая маскировка эффективно используется для защиты речевой информации от утечки по прямому акустическому, виброакустическому и оптико-электронному каналам утечки информации.

56

Для формирования акустических помех применяются специальные генераторы, к выходам которых подключены звуковые колонки (громкоговорители) или вибрационные излучатели (вибродатчики). Временной случайный процесс, близкий по своим свойствам к шумовым колебаниям, может быть получен и с помощью цифровых генераторов шума, формирующих последовательность двоичных символов, называемую псевдослучайной.

Наряду с шумовыми помехами в целях активной акустической маскировки используют и другие помехи, например, «одновременный разговор нескольких человек», хаотические последовательности импульсов и т.д. При организации акустической маскировки необходимо помнить, что акустический шум может создавать дополнительный мешающий фактор для сотрудников и раздражающее воздействие на нервную систему человека, вызывая различные функциональные отклонения и приводить к быстрой и повышенной утомляемости работающих в помещении. Степень влияния мешающих помех определяется санитарными нормативами на величину акустического шума. В соответствии с нормами для учреждения величина мешающего шума не должна превышать суммарный уровень 45 дБ.

4. ОСНОВНЫЕ ПРИНЦИПЫ ТЕХНОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ ЗАЩИТЫ ИНФОРМАЦИИ НА ОБЪЕКТЕ ИНФОРМАТИЗАЦИИ

4.1.Акустическое зашумление

Вотличии от пассивного метода звукоизоляции, метод акустического зашумления требует электропитания, технического обслуживания и периодического контроля работоспособности реализующих их устройств. Метод акустического зашумления целесообразно применять:

- при несоответствии нормы акустической защиты после принятия доступных мер по повышению их звукоизоляции;

- при установленном аппаратным путем (в ходе инструментального контроля) неполного соответствия нормам акустической

57

защиты помещений, специально спроектированных и сооруженных с учетом требований акустической защиты.

В свою очередь системы акустического зашумления должны отвечать следующим требованиям:

-система акустического зашумления на расстоянии до 1 м от внешних поверхностей ограждающей конструкции выделенных помещений должна создавать шум с параметрами, соответствующими по нормам для каждой октавной полосы 0-500Гц, 500-

1000Гц, 1000-2000Гц, 2000-4000Гц;

-уровни акустического шума не должны превышать действующих санитарных норм, не нарушать нормальной работы людей.

Функциональная схема технической реализации средств зашумления представлена на рисунке 4.1.

Рис. 4.1. Функциональная схема технической реализации средств зашумления

Функциональная схема состоит из источника шума, усилительного оборудования, излучающего устройства. В качестве источника шума используют генератор белого или розового шума. Для излучения шума обычно используют громкоговоритель, работающий от сети. Доступ посторонних лиц к органам управления системой зашумления должен быть исключен. Установленная система зашумления в выделенном помещении должна быть аттестована в составе этого помещения.

58

4.2. Вибрационное зашумление

Виброзашумление используется в тех случаях, когда методы виброизоляции оконных конструкций выделенных помещений не обеспечивают требуемой защиты информации. Виброзашумление является активным методом защиты и требует электропитания, технического обслуживания и периодического контроля. Системы виброзашумления должны отвечать следующим требованиям:

-система должна создавать маскирующий шум, соответствующий по нормам для каждой октавной полосы;

-уровень акустического шума не должен превышать действующих санитарных норм и не нарушать нормальных условий работы.

Система виброзашумления включает в себя: источник шума, усилительное устройство (при необходимости) и вибраторы или вибродатчики. В качестве источника шума - генератор белого или розового шума. Вибродатчики могут быть использованы для преобразования электрического сигнала в механические колебания. Конструкции креплений вибраторов должны обеспечивать жесткий контакт с оконной конструкцией (стеклом), конструкциями инженерных коммуникаций.

Система виброзашумления устанавливается в помещениях, несанкционированный доступ к которым запрещен. Вибродатчики монтируются на конструкциях, имеющих разведдоступные поверхности. Если вибродатчики устанавливаются с наружной стороны ограждения, то такие датчики рекомендуется камуфлировать под какие-либо архитектурные элементы. При наличии двух или трех переплетных окон вибродатчики монтируются на внутренней поверхности переплета. Система виброзашумления должна быть аттестована в составе выделенного помещения.

4.3. Пространственное электромагнитное зашумление

Структурная схема системы пространственного зашумления реализуется с кабельными петлями, которые должны состоять из

59
