Рис. П2.5. Результаты расчета
Для времени:
10 00 ч вероятность безотказной работы = 0,999;
15 000 ч вероятность безотказной работы = 0,979;
75 000 ч вероятность безотказной работы = 0,901;
100 000 часов вероятность безотказной работы = 0,870. 7. Строим требуемый график (рис. П2.6).
Рис. П2.6. График зависимости вероятности безотказной работы от продолжительности работы системы
51
8. Вывод:
При наработке 70000 ч вероятность безотказной работы снижается до 0,9 и в дальнейшем ухудшается. Для улучшения показателей надежности необходимо введение в систему резервных элементов, либо улучшение показателей надежности отдельных элементов системы.
52
ПРИЛОЖЕНИЕ 3
Примерный вид отчета по лабораторной работе № 2
1. Исходная структурная схема надежности.
Рис. П3.1. Исходная структурная схема
53
2. Резервирование отдельных элементов.
Согласно варианту вводим в систему резервирование памяти (рис. П3.2) и производим расчеты для кратности 1:1 и 1:2.
Рис. П3.2. ССН системы с резервированной памятью
54
Результаты расчетов:
Рис. П3.3. Результаты расчета системы с постоянным резервированием памяти и кратностью 1:1
Рис. П3.4. Результаты расчета системы с постоянным резервированием памяти и кратностью 1:2
55
Выполняем одновременное резервирование ЦПУ, северного моста, южного моста и памяти (кратность для всех элементов 1:1).
Рис. П3.5. ССН системы с резервированием ЦПУ, мостов и памяти
56
Выполняем расчет параметров надежности:
Рис. П3.6. Результат расчета параметров надежности системы с резервированием ЦПУ, мостов и памяти
3. Общее резервирование.
Строим ССН системы с общим резервированием.
Рис. П3.7. ССН системы с постоянным общим резервированием
Производим расчет для системы с постоянным общим резервированием (кратность 1:1).
57
Рис. П3.8. Результаты расчета надежности системы с постоянным общим резервированием с кратностью 1:1
Производим расчет для системы с общим резервированием замещением (теплое, кратность 1:1):
Рис. П3.9. Результаты расчета для системы с общим теплым резервированием с кратностью 1:1
Производим расчет для системы с общим резервированием (холодное, кратность 1:1):
58
Рис. П3.10. Результаты расчета для системы с общим холодным резервированием с кратностью 1:1
4. Анализ результатов.
Сводим полученные результаты для различных вариантов резервирования в общую таблицу (табл. П3.1).
Таблица П3 . 1
Сравнительная таблица
Строим сравнительный график (рис. П3.11).
59

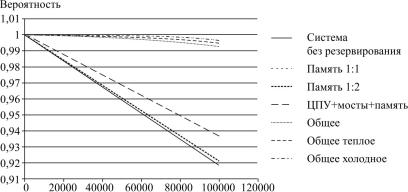

Рис. П3.11. Сравнительный график вероятности безотказной работы различных вариантов резервирования
5. Сравнивая результаты, можно сделать вывод, что резервирование одиночных элементов не оказывает значительного влияния на вероятность безотказной работы. Для улучшения этого показателя необходимо выполнять резервирование нескольких элементов или всей системы, при этом, более предпочтительны варианты с холодным либо теплым резервированием.
