6. Пульт управления и электрооборудование

На станках БГА-4 предусмотрено ручное переключение всех операций в четырех режимах: «Бурение», «Разбуривание обратным ходом», «Спуск» и «Подъем» става. Скорость подачи бурового става при выполнении операции «бурение» в режимах «Бурение снизу вверх», «Разбуривание обратным ходом» может устанавливаться вручную или регулироваться автоматически системой «Приз» так, чтобы нагрузка на электродвигатель вращателя была равна номинальной. На верхней части панели пульта управления закреплен манометр 1 (рис. 14), который подключается к гидромагистралям нажатием кнопки 2. Предохранительный клапан гидросистемы закрыт кожухом 3. Сервомотор 4 подключен к регулятору «Приз», встроенному в станцию управления. Сервомотор поворачивает в одну или другую сторону вал дросселя 6, обеспечивая автоматическое повышение или снижение скорости подачи бурового инструмента в зависимости от нагрузки двигателя вращателя. Датчик нагрузки встроен в станцию управления электродвигателем.

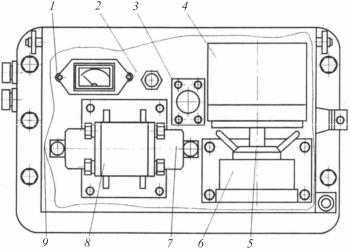

Рис. 14. Пульт управления (общий вид)

21

При ручном управлении машинист вращает лимб 5 дросселя 6. На пульте установлены гидрораспределители 8 с рукоятками управления 7 и 9 включения рабочей или маневровой скорости подачи.

Перед включением насосной станции рукоятки 7 и 9 гидрораспределителей необходимо устанавливать в нейтральное положение. Для включения подачи шпинделя вверх или вниз необходимо рукоятку 7 соответственно перевести в положение «Вперед» или «Назад». Для включения маневровой подачи обе рукоятки переводятся в положение «Вперед» или «Назад».

Электрооборудование бурового станка состоит из электродвигателей вращателя ВАО-64-4 (мощностью 17 кВт) и насосной установки ВАО-32-4 (мощностью 3 кВт), магнитоуправляемого контакта КЭМ-1А, расположенного на ограждении станка и подключенного к пульту управления, станции управления САУБ, подключенной

кмагнитному пускателю с дистанционным управлением кабелем

ссечением жил 3×16+1×10+3×4.

Вэлектрическую систему управления буровым станком введены блокировки систем контроля содержания метана в выработке, наличия и исправности системы пылеподавления.

Контрольные вопросы

1.Укажите область применения бурового станка БГА-4.

2.Перечислите последовательно выполняемые операции цикла на одну штангу при режимах: бурение пилот-скважины вверх; разбуривание скважины вниз; наращивание става (без бурения); разбор (спуск) става (без бурения); переход от бурения к разбуриванию скважины.

3.Укажите особенности конструкции рабочего оборудования: штанги, забурника, расширителя прямого хода, расширителя обратного хода.

4.Перечислите требования правил безопасности при эксплуатации бурового станка.

22

5.Опишите работу гидравлической системы станка в режимах: бурение скважины; разбуривание скважины; маневровый ход бурового става вверх; маневровый ход бурового става вниз.

6.Опишите устройство редуктора, патрона шпинделя, насосной станции.

7.Назовите устройства и приемы, используемые для поддержания прямолинейности буримой скважины.

8.Объясните особенности работы в следующих режимах: бурение, разбуривание, наращивание става, разборка става, спуск става, подъем става.

9.Объясните принцип автоматического регулирования скорости подачи шпинделя от нагрузки двигателя вращателя.

10.Перечислите последовательно операции по установке станка в выработке перед бурением.

11.Объясните особенности процесса забуривания скважины.

12.Перечислите требования правил безопасности к электрооборудованию станка и системам электроснабжения и подавления пыли.

Список литературы

1.Горные машины и оборудование. Конструкции буровых машин для подземных работ: учебное пособие для вузов / В.В. Габов, Ю.В. Лыков, А.Ю. Кузькин. – СПб.: Изд-во СПбГГИ (ТУ), 2010. – 118 с.

2.Развитие механизированной разработки калийных руд / Л.И. Старков, А.Н. Земсков, П.И. Кондрашев. – Пермь: Изд-во Перм.

гос. техн. ун-та, 2007. – 519 с.

23
