Суммарная мощность светодиодной матрицы позволяет организовать телевизионное наблюдение на сцене при использовании современных телекамер, имеющих повышенную чувствительность в инфракрасном диапазоне (табл. 6.2).

3. Основные характеристики компонентов системы видеонаблюдения

Важнейшим качеством телевизионных систем при охране объектов является возможность осуществления регистрации и документирования в течение длительного времени видеонаблюдения событий, происходящих на охраняемых объектах. Для этого используют видеозапись на специализированные видеомагнитофоны или другие регистрирующие устройства, которые могут работать как в непрерывном режиме, так и в режиме покадровой записи с заданным интервалом времени между кадрами, с обязательной записью текущего времени и даты. При воспроизведении такой записи возможен многократный ретроспективный контроль всей обстановки в наблюдаемых зонах, детальное изучение тревожной cитуации в наблюдаемой

122

elib.pstu.ru

зоне с установлением времени происходящих событий. Таким образом, системы видеоконтроля – это системы видеонаблюдения с видеозаписью, оказывающие огромную помощь службе безопасности в объективной оценке обстановки на объекте, идентификации объектов контроля, а также позволяющие оценить качество работы операторов (рис. 6.3).

а

б

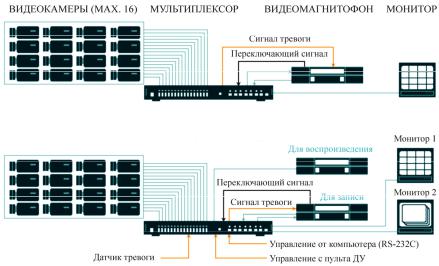

Рис. 6.3. Система видеоконтроля: а – базовый вариант; б – расширенный вариант

Системами видеоохраны, как уже отмечалось выше, на охраняемых объектах могут быть созданы зоны видеоохраны, или зоны видеоохранной сигнализации, в которых сигнал тревоги формируется телевизионной системой при изменении изображения, поступающего с телекамеры наблюдаемой зоны. Для этой цели в телевизионной системе используются одно- и многоканальные детекторы движения. Детекторы движения бывают аналоговые (обычно одноканальные) и цифровые (одно- и многоканальные). В аналоговых детекторах движения (их иногда называют детекторами активности) на

123

elib.pstu.ru

видеомониторе могут выделяться белым или черным контуром (обычно прямоугольным) обособленные маркерные окна, в пределах которых производится обнаружение движения нарушителя по изменению изображения в них. Для этого в каждом маркерном окне измеряется и отдельно запоминается среднее напряжение видеосигнала изображения, и затем через заданный интервал времени оно сравнивается с напряжением в тех же окнах вновь полученного кадра изображения. Если разница в напряжении составляет более 10 % (обычный порог чувствительности) в ту или иную сторону, то детектор движения генерирует сигнал тревоги.

В цифровых детекторах движения изображение на экране видеомонитора может разбиваться на несколько десятков и сотен маркерных окон. Каждое маркерное окно для обнаружения движения может программироваться отдельно как по своему размеру, так и по чувствительности. Чувствительностью в данном случае является количество несовпадающих элементов и амплитуда несовпадения в каждом отдельном элементе. При этом все маркерные окна могут конфигурироваться в любом сочетании по желанию заказчика. Изображения в каждом маркерном окне каждого кадра одного цикла видеозаписи фиксируются отдельно в память цифрового детектора движения и затем через заданный интервал времени сравниваются поэлементно (в соответствии с дискретностью записанного изображения) с изображением в тех же маркерных окнах вновь полученного кадра в следующем цикле.

Тревожная ситуация возникает в том случае, если при сравнении двух изображений в любых одноименных маркерных окнах двух кадров число несовпадающих элементов изображений в одном и/или нескольких окнах превысит заданное. В этом случае детектор движения формирует сигнал тревоги на экране видеомонитора, а также выдает звуковой сигнал на внутренний и внешний извещатели для привлечения внимания оператора. В большинстве случаев на контролируемом объекте ночью и днем требуется задать разный набор параметров обнаружения, поэтому в детекторах задаются два переключаемых режима работы: дневной и ночной, отличающиеся как по

124

elib.pstu.ru

конфигурации маркерных окон, так и по чувствительности. Режимы работы переключаются с помощью внутреннего или внешнего таймера.

4. Модули систем видеонаблюдения

Системы видеонаблюдения должны формироваться по модульному принципу. Модулем СВН называется совокупность технических средств, приборов и устройств, объединенных линиями связи, решающая конкретную функциональную задачу.

В зависимости от параметров функционирования используемых технических средств, приборов, устройств и линий связи различают модули общего применения, модули среднего класса, модули высшего класса.

Модули общего применения содержат простейшие технические средства (телевизионные камеры и средства их оснащения, коммутаторы, мониторы и т.п.). Рекомендуется применять их для систем обычного применения, не входящих в состав ИСО, на объектах категорий значимости Б (пути переноса денег, автостоянки, склады с ценными материалами) и В (торговые залы, служебные помещения) [16].

Модули среднего класса содержат технические средства с обычными и улучшенными характеристиками, имеющие входы и выходы тревоги (телевизионные камеры и средства их оснащения, коммутаторы, квадраторы, мониторы, видеомультиплексоры с ограниченными возможностями, простейшие видеодетекторы движения и видеомагнитофоны и т.п.). Рекомендуется применять их для систем среднего класса на объектах категории значимости Б.

Модули высшего класса содержат технические средства с наилучшими характеристиками, имеют входы и выходы тревоги (телевизионные камеры и средства их оснащения, профессиональные видеодетекторы движения, мониторы и охранные видеомагнитофоны повышенного разрешения класса S-VHS, многофункциональные мультиплексоры, матричные коммутаторы и т.п.). Рекомендуется применять в составе систем высшего и среднего класса (в том числе

125

elib.pstu.ru

входящих в ИСО) на объектах категорий значимости А (высшая категория – хранилища банков, места хранения опасных веществ, оружия) и Б.

По выполняемым функциям модули подразделяются:

–на модули видеонаблюдения,

–модули видеозаписи,

–модули видеоохраны,

–модули видеопередачи.

Возможный состав модулей в зависимости от их класса и функционального назначения приведен в табл. 6.3.

Информация от СВН призвана подтвердить или опровергнуть сообщения от других систем с целью оценки реальности угрозы для охраняемого объекта и его персонала.

Получение своевременной видеоинформации с места произошедшего события повышает надежность всей системы физической защиты, поскольку оценка реальной ситуации позволяет заблаговременно выработать ряд адекватных мер по пресечению угрозы для охраняемого объекта и непосредственно для персонала службы охраны.

Рассмотрим структуру и возможности современного типового интегрированного комплекса средств и систем физической защиты, построенного по иерархической схеме с распределенным интеллектом.

Интеграция отдельных функциональных систем, входящих в состав комплекса, позволяет автоматизировать решение задач управления процессами контроля и физической защиты объекта.

Интеграция осуществляется на уровнях:

–систем,

–подсистем,

–локальных процессоров и компонентов.

1. Уровень систем. На верхнем уровне распределенной архитектуры интегрированного комплекса СФЗ находится главный контрольный центр СФЗ, построенный по принципу центрального аппа- ратно-программного ядра, в котором сосредоточены основные органы управления комплексом и локальными (периферийными) средствами и системами.
