6. Контрольные задания

Методические указания содержат варианты графических заданий.

Количество заданий, выполняемых студентом, зависит от специальности обучающегося и определяется преподавателем.

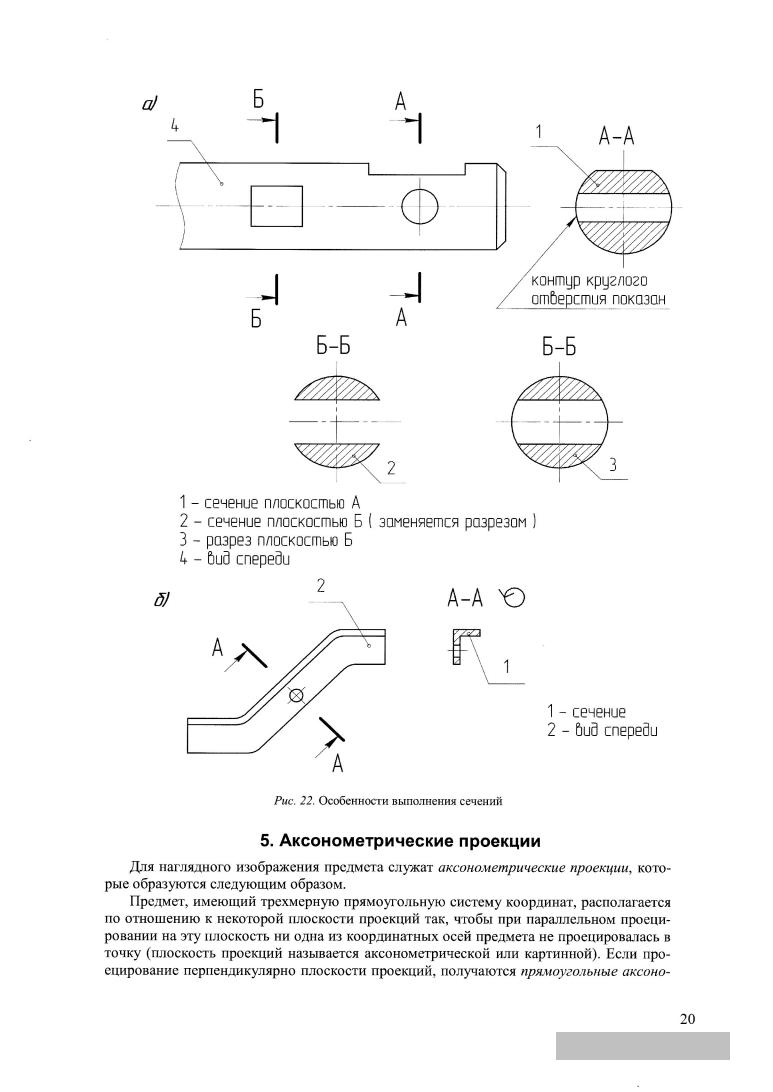

Задание 1 «Сечения». Формат А3, масштаб 1:1.

По наглядному изображению вала выполнить его чертёж, который должен содержать главный вид, сечения указанными плоскостями и другие изображения, необходимые для прочтения конструкции вала. Нанести размеры.

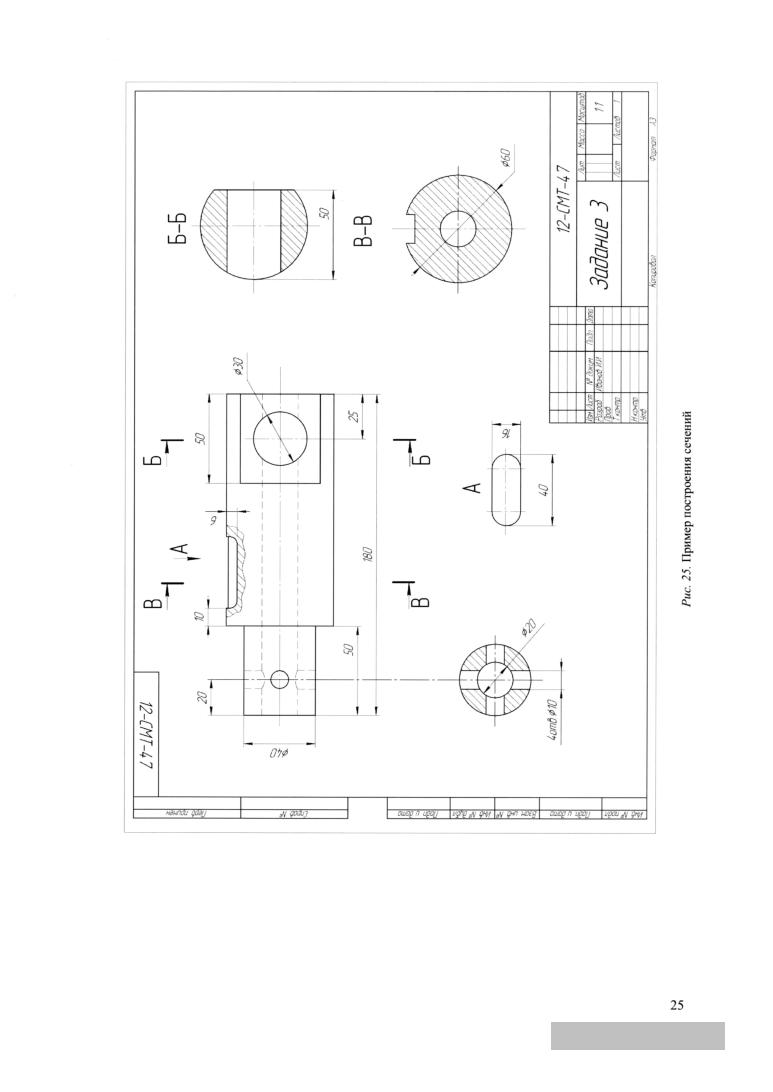

Пример выполнения задания приведён на рис. 25, варианты задания – в прил. 1.

Задания 2 и 3 «Разрезы». Формат А3, масштаб 1:1.

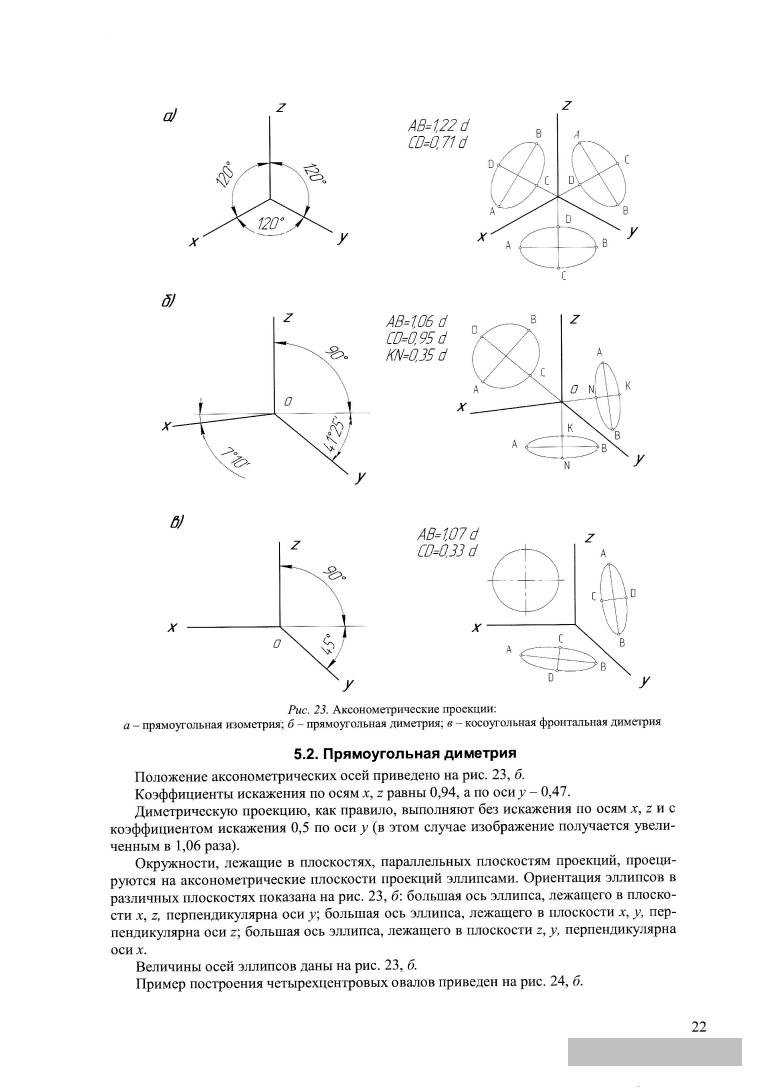

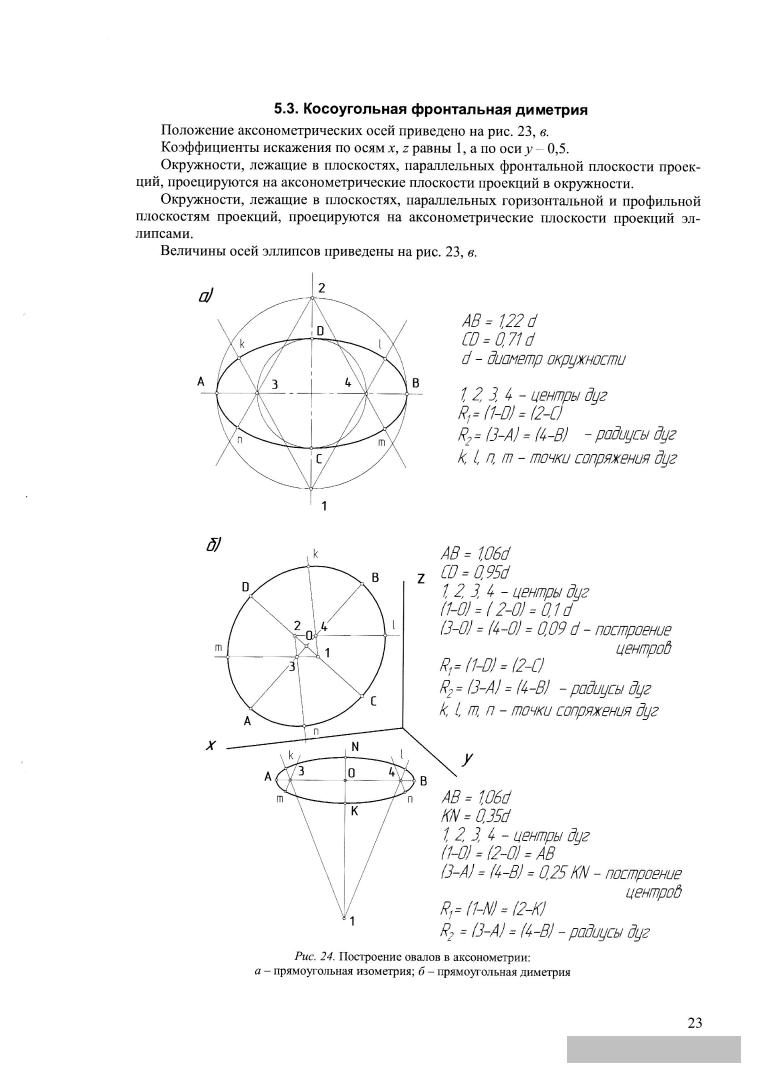

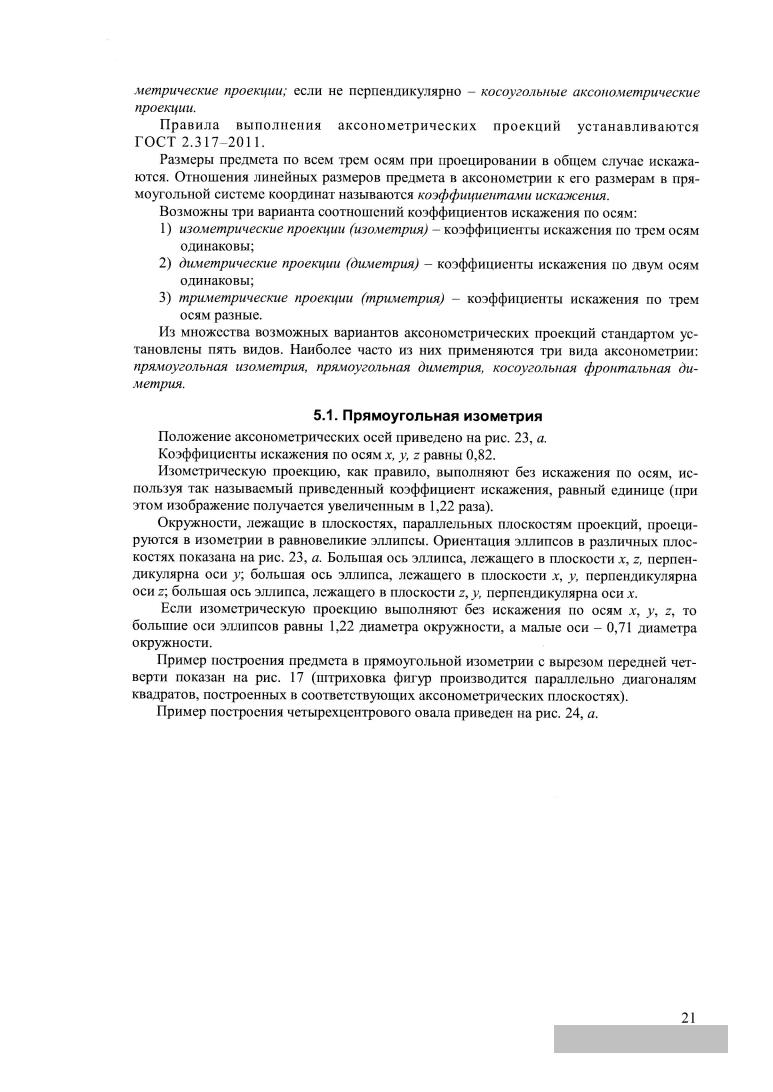

Перечертить два вида предмета, построить вид слева, выполнить рациональные разрезы. Нанести размеры. Выполнить аксонометрию с вырезом четверти.

Пример выполнения задания приведён на рис. 17 и 18, варианты задания – в прил.

2 и 3.

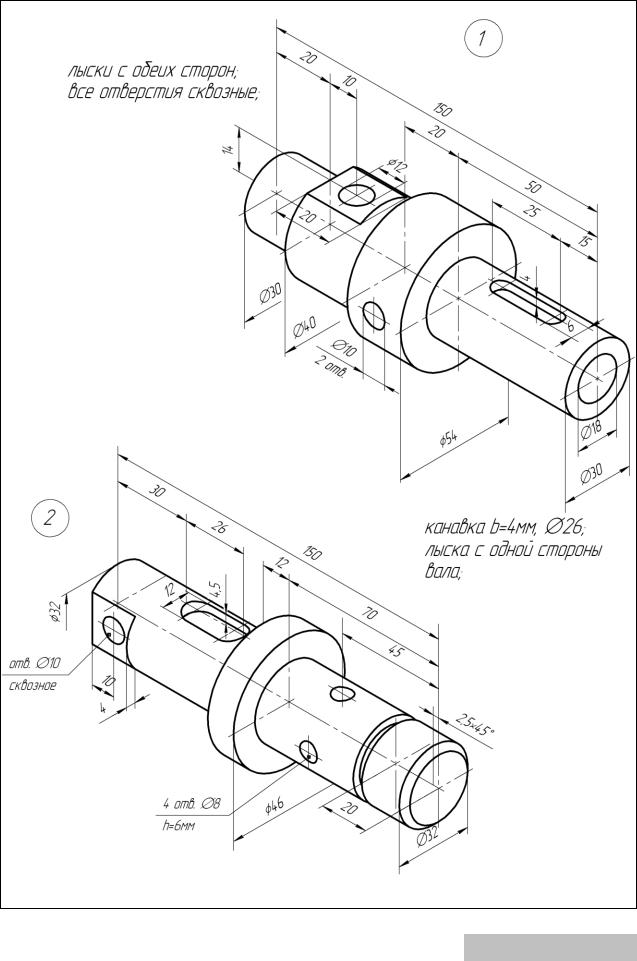

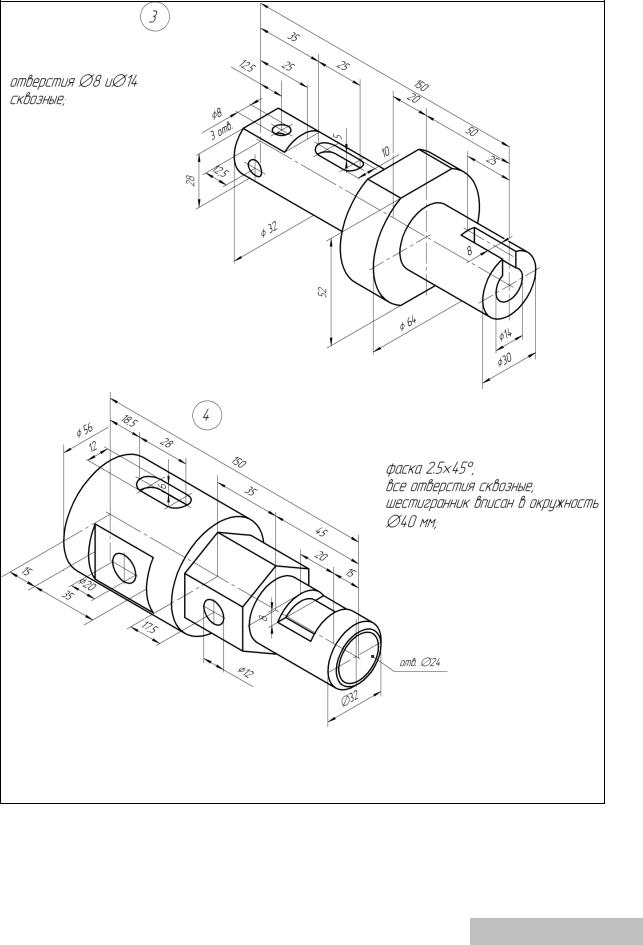

Приложение 1. Варианты задания №1. Сечения

26

27

28

29
