Мониторинг безопасности конспект лекций
..pdf•уровень подземных вод, мм;
•температура подземных вод, °С;
•содержание, концентрация микро- и макрокомпонент газофлюидного поля;
•значение температуры и градиент геотермического поля. Регулярные наблюдения должны проводиться с представительным
опросом не реже одного раза в год для долгосрочного прогноза; одного раза в месяц для среднесрочного прогноза; для краткосрочного прогноза – один раз в день, в час или непрерывно (в зависимости от критичности ситуации).
Виды методов наблюдения: сейсмологический, сейсмического просвечивания, геодезический, морфоструктурный, сейсмоакустический; электромагнитный, геоэлектрический, гидродинамический, гидрохимический, тектонофизический, геотермический, геомагнитный, гравитометрический, аэрокосмический, ионосферный.
Технические средства наблюдений за землетрясениями. Система наблюдений предусматривает размещение измерительных приборов или датчиков на земной поверхности, на море и в литосферном пространства. Прогнозирование катастрофических деформаций, приводящих к возникновению техногенных землетрясений, осуществляется на основании комплексного анализа аномалий регистрируемых геофизических параметров, величины которых превышают их суточные. Комплекс определения уровня насосов в прибрежной зоне используется для регистрации уровня наносов и изменения береговой линии прибрежной зоны морей и сезонные колебания, связанные с природными изменениями геологической среды.
В настоящее время в сейсмически опасных районах создаются пункты наблюдения за предвестниками. Их задача – предупреждение и оповещение населения о надвигающемся бедствии. Современная мировая сеть насчитывает свыше 2000 стационарных сейсмических станций, данные которых систематически публикуются в сейсмологических бюллетенях икаталогах. Кроме стационарных станций используются экспедиционные сейсмографы, в том числе устанавливаемые на дне океанов. Экспедиционные сейсмографы засылались также на Луну (где 5 сейсмографов ежегодно регистрируют до3000 лунотрясений), атакже на Марс и Венеру.
Современная сейсмическая станция – это хорошо организованный комплекс измерительного, регистрирующего и передающего оборудования. В оснащении пунктов наблюдения (буровые скважины, шахты,
61
шурфы, т.е. места с низким фоном сейсмических помех) основным измерительным прибором является сейсмограф с автоматической регистрацией. Устойчивость и возможность сохранения данных наблюдений обеспечивают акселерографы. Кроме этого, оборудование может дополняться устройствами для изучения уровня и химического состава грунтовых вод, наклономерами, измерителями напряжения электрического и магнитного полей в грунтах и атмосфере. Сейсмостанции могут работать в непрерывном и ждущем режиме работы. В первом случае регистрация ведется круглосуточно или в режиме, когда показания приборов снимаются автоматически 1–2 раза в час, во втором – регистрация начинается в момент землетрясения.
4.2. Цунами
Цунами – длинные волны, порождаемые мощным воздействием на всю толщу воды в океане или другом водоеме.
В открытом океане волны цунами распространяются с большой скоростью. При средней глубине 4000 м скорость распространения получается 200 м/с, или 720 км/ч. В открытом океане высота волны редко превышает 1 м, а длина волны (расстояние между гребнями) достигает сотен километров, и поэтому волна не опасна для судоходства. При выходе волн на мелководье, вблизи береговой черты, их скорость и длина уменьшаются, а высота увеличивается.
Частота проявления цунами на Тихоокеанском побережье Камчатки и Курильских островах: при максимальном подъеме уровня воды свыше 23 м 1 раз в 100–200 лет; при подъеме от 8 до 23 м 1 раз в 50–100 лет; от3 до 8 м 1 раз в 20–30 лет; 1–3 м1 раз в 10 лет.
Поражающим фактором цунами является затопление прибрежной полосы, подъемная сила воды, давление водного потока, ударное действие влекомого материала. Для характеристик опасности цунами применяются шкалы К. Ииды, А. Имамуры, Амбрейсиса и др. (табл. 4.3).
|
|
|
Таблица 4 . 3 |
|
|
|
Шкала интенсивности цунами |
|
|
|
|
|
|
|
Балл |
Вид цунами |
Характеристика |
|
Число событий |
|
в период лет |
|||
|
|
|
|
|
0 |
Очень слабое |
Волна отмечается лишь мареографами; |
Несколько раз |
|
|
|
высота волны до 1 м; высота подъема |
|
|
|
|
воды на берегу до 0,5–1 м |
|
|
1 |
Слабое |
Приводит к затоплению плоского по- |
Несколько раз |
|
|
|
бережья; высота волны до 2 м |
|
|
62
Окончание табл. 4 . 3
Балл |
Вид |
Характеристика |
Число событий |
|
в период лет |
||||
|
|
|
||
2 |
Средней силы |
Плоские побережья затоплены, легкие |
2 |
|
|
|
суда могут быть выброшены на берег. |
|
|
|
|
В воронкообразных устьях рек течение |
|
|
|
|
может временно меняться на обратное. |
|
|
|
|
Высота волны 2 м |
|
|
3 |
Сильное |
Побережье затоплено, прибрежные по- |
1 |
|
|
|
стройки и сооружения повреждены. |
|
|
|
|
Крупные парусные и небольшие мотор- |
|
|
|
|
ные суда выброшены на сушу, а затем |
|
|
|
|
снова смыты в море. Берега засорены |
|
|
|
|
обломками и мусором. Высота волны |
|
|
|
|
средняя 2–4 м, максимальная 8 м |
|
|
4 |
Очень сильное |
Приморские территории затоплены. |
0,5 |
|
|
|
Волноломы и молы сильно поврежде- |
|
|
|
|
ны, суда выброшены на берег. В устьях |
|
|
|
|
рек высокие штормовые нагоны. Чело- |
|
|
|
|
веческие жертвы. Высота волны сред- |
|
|
|
|
няя 4–8 м, максимальная до 10–20 м |
|
|
5 |
Катастрофи- |
Полное опустошение побережья и |
0,1 |
|
|
ческое (разру- |
приморских территорий по фронту бо- |
|
|
|
шительное) |
лее 500 км. Суша затоплена на значи- |
|
|
|
|
тельное пространство вглубь от берега |
|
|
|
|
моря. Самые крупные суда поврежде- |
|
|
|
|
ны. Много жертв. Высота волны сред- |
|
|
|
|
няя 8–16, максимальная до 30 м |
|
Наиболее распространенные причины возникновения длинных волн:
1.Подводное землетрясение (около 85 % всех цунами). При землетрясении под водой образуется вертикальная подвижка дна: часть дна опускается, а часть приподнимается. Поверхность воды приходит в колебательное движение по вертикали, стремясь вернуться к исходному уровню – среднему уровню моря, – и порождает серию волн. Далеко не каждое подводное землетрясение сопровождается цунами.
2.Оползни (около 7 % всех цунами). Зачастую землетрясение вызывает оползень и он же генерирует волну. 9 июля 1958 г. в результате землетрясения на Аляске в бухте Литуйя возник оползень. Масса льда
иземных пород обрушилась с высоты 1100 м. Образовалась волна, достигшая на противоположном берегу бухты высоты более 524 м. Но намного чаще происходят подводные оползни в дельтах рек, которые не менее опасны.
63
3. Вулканические извержения (около 5 % всех цунами). При сильных вулканических взрывах образуются не только волны от взрыва, но вода также заполняет полости от извергнутого материала или даже кальдеру в результате чего возникает длинная волна. Классический пример – цунами, образовавшееся после извержения Кракатау в 1883 г., когда огромные цунами наблюдались в гаванях всего мира и уничтожили в общей сложности 5000 кораблей, погибло 36 000 чел.
Другими возможными причинами могут быть:
y человеческая деятельность. В век атомной энергии появилось средство вызывать сотрясения земной поверхности. В 1946 г. США произвели в морской лагуне глубиной 60 м подводный атомный взрыв с тротиловым эквивалентом 20 тыс. т. Возникшая при этом волна на расстоянии 300 м от взрыва поднялась на высоту 28,6 м, а в 6,5 км от эпицентра еще достигала 1,8 м;
yпадение крупного небесного тела; имея огромную скорость падения (десятки километров в секунду), данные тела имеют колоссальную кинетическую энергию, их масса может достигать миллиарды тонн;
yветер, как причина образования метеоцунами, когда при резком изменении давления или при быстром перемещении аномалии атмосферного давления, возможно образование короткопериодных волн (до 20 м). Этоявление наблюдается наБалеарских островах и называется риссага.
Предвестниками цунами бывают:
•Внезапный быстрый отход воды от берега на значительное расстояние и осушка дна. Чем дальше отступило море, тем выше могут быть волны цунами. В случае телецунами волна обычно подходит без отступления воды.
•Землетрясение, при этом эпицентр землетрясения находится, как правило, в океане. Энергия цунами составляет от 1 до 10 % энергии вызвавшего его землетрясения. На берегу землетрясение обычно гораздо слабее, а часто его нет вообще.
•Необычный дрейф льда и других плавающих предметов, образование трещин в припае.
•Громадные взбросы у кромок неподвижного льда и рифов, образование толчеи, течений.
Последствия цунами:
•гибель большого числа людей;
•разрушение зданий, сооружений, транспортных магистралей;
•изменение рельефа местности;
64
•привнесение морских обитателей;
•аварии на промышленных объектах и др.
Следствием проявления цунами на суше являются разрушение экосистем, переселение большого числа людей; голод и нехватка питьевой воды в пострадавших районах. Обсуждаются и такие последствия, как изменение климата и смещение земной оси.
Организация системы мониторинга. Наиболее распространен-
ным является магнитудно-географический метод определения опасности возникновения цунами. Для прогноза цунами, которые распространяются после подводного землетрясения, используют два критерия:
1)географическое расположение эпицентра землетрясения в определенной области океана;
2)превышение порогового для этой области значения магнитуды. При регистрации подводного землетрясения сейсмическая инфор-
мация поступает в пункт (центр) сейсмологической подсистемы, который рассчитывает и оценивает параметры землетрясений: координаты эпицентра, глубину гипоцентра землетрясения, магнитуду, цунамигенность землетрясения.
Системы предупреждения цунами строятся главным образом на обработке сейсмической информации. Если землетрясение имеет магнитуду более 7 баллов по шкале Рихтера и центр расположен под водой, то подается предупреждение о цунами.
Предупреждение «по факту» полезно для глобальных цунами (телецунами), оказывающих влияние на весь океан и приходящих на другие границы океана спустя несколько часов. Для выявления волн цунами в открытом океане используются придонные датчики гидростатического давления. Глубоководная система предупреждения, основанная на таких датчиках со спутниковой связью с приповерхностного буя, разработанная в США, называется DARТ (рис. 4.1). Обнаружив волну тем или иным образом, можно достаточно точно определить время ее прибытия в различные населенные пункты.
В РФ действуют следующие службы предупреждения:
yМеждународная координационная группа по системе предупреждения и уменьшения ущерба от цунами в Тихом океане – Тихоокеанский центр предупреждения о цунами (ТЦПЦ).
yДанныедистанционного мониторинга накосмических спутниках.
yРегиональные центры предупреждения цунами.
yМестные территориальные центры цунами.
65

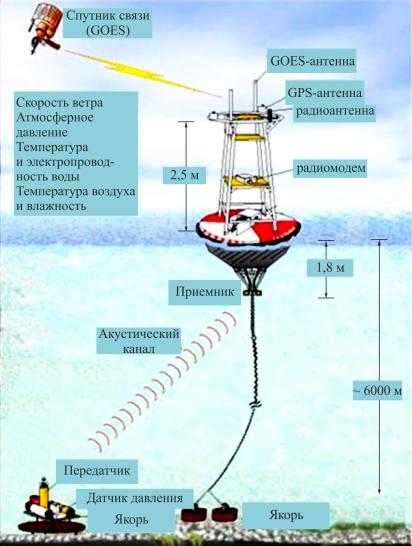

Рис. 4.1. Система DARТ для регистрации сейсмических толчков на дне океанов
К системе предупреждения могут быть отнесены законодательная база по застройке прибрежной зоны и образовательные программы по природным катастрофам.
Российскую службу предупреждения цунами координируют:
1.Министерство РФ по делам гражданской обороны, ЧС и ликвидации последствий стихийных бедствий (МЧС России).
2.МПР и экологии РФ.
66
3.ФС по гидрометеорологии и мониторингу окружающей среды (Росгидромет).
4.Геофизическая служба РАН.
5.Мининформсвязи России, Россвязь, операторы связи.
В связи с созданием в 2003 г. Единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций (РСЧС) служба предупреждения о цунами получила статус функциональной подсистемы ФП РСЧС-Цунами. В 2006 г. создана модернизированная система предупреждения цунами (СПЦ) (рис. 4.2, 4.3). СПЦ включает в себя:
y11 широкополосных цифровых сейсмических станций с сейсмическими микрогруппами;
y16 пунктов регистрации станций сильных движений;
y3 региональных сейсмических информационно-обрабатывающих центра;
y23 береговых автоматизированных уровенных поста;
y3 территориальных Центра предупреждения о цунами;
yкомплекс донной гидрофизической станции в открытом океане, высокоскоростные каналы сбора и распространения информации, современные технологии и средства для оповещения об угрозе цунами.

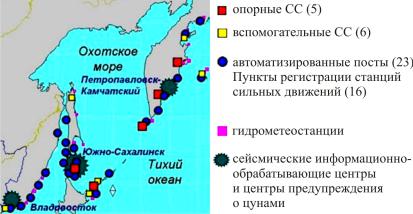

Рис. 4.2. Сеть наблюдений системы предупреждения цунами
Функции подсистем.
Сейсмическая система обеспечивает:
y непрерывные наблюдения за сейсмологической обстановкой на акватории Тихого океана, включая Японское, Охотское и Берингово моря в круглосуточном непрерывном режиме;
67
yобработку сейсмических сигналов в автоматическом и автоматизированном режимах для оперативного определения параметров сильных землетрясений (время в очаге, координаты, магнитуда, глубина гипоцентра) на акватории Тихого океана и морях по одной станции, по локальной группе станций, по сети станций иоценки ихцунамигенности;
yпередачу результатов обработки сейсмологических данных (параметры очагов землетрясений) в центры СПЦ на региональном и федеральном уровнях;
yпринятие решения об угрозе цунами по одной станции, по локальной группе станций, по сети станций при близких цунамигенных землетрясениях;
yпередачу сигналов предупреждения о цунами на локальном, региональном и федеральном уровне по схемам оповещения СПЦ;
yобмен данными наблюдений с российскими и международными сейсмологическими центрами и центрами предупреждения о цунами;
•сбор, накопление и систематизация данных сейсмологических наблюдений, обобщение и анализ записей цунамигенных землетрясений в целях развития научно-методического и информационного обеспечения СПЦ.

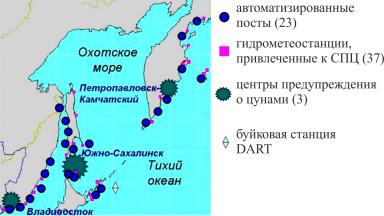

Рис. 4.3. Гидрофизическая сеть наблюдений
Гидрофизическая сеть обеспечивает:
y непрерывные наблюдения за уровнем моря и его измерением различными методами;
y передачу измеренных данных в центры сбора и обработки данных соответствующего уровня СПЦ;
68
y обработку данных для обнаружения аномальных изменений уровня, фильтрацию гидрологических явлений, обнаружение цунамиподобных сигналов и идентификация волн цунами;
yрасчет характеристик волн цунами (времена вступления, амплитуды, периоды);
yсбор и накопление первичных измерительных данных об уровне
моря;
yполучение и накопление данных о проявлениях цунами на берегу (величине заплеска, характере воздействия на объекты).
При очагах цунами в ближней зоне цунамизащищаемого пункта ответственность за объявление тревоги цунами возложена на Геофизическую службу РАН, одновременно параметры землетрясения передаются в центр предупреждения цунами.
4.3. Наводнение
Наводнение – это различное по длительности временное значительное затопление местности в результате подъема уровня воды в реке, озере или океане (ГОСТ 19179–73).
Можно выделить природные условия, приводящие к резкому возрастанию количества воды, подъему уровня воды и затоплению:
•таяние снега или ледников, расположенных в бассейне водного объекта, выпадение обильных осадков;
•загромождение русла льдом при ледоходе (затор) или закупоривание русла под неподвижным ледяным покровом скоплениями внутриводного льда и образования ледяной пробки (зажор);
•действие ветров, нагоняющих воду с моря и вызывающих повышение уровня за счет задержки в устье приносимой рекой воды;
•прорывы плотин, оградительных дамб и др.
Деятельность человека, ведущая к наводнениям:
•стеснение живого сечения потока вдольрусловыми дорогами, дамбами, мостовыми переходами, что уменьшает пропускную способность русла и повышает уровень воды;
•нарушение естественного режима расходов и уровней воды, например, в результате сезонного регулирования стока вышележащими водохранилищами.
•освоение территорий в нижних бьефах водохранилищ, хозяйственное освоение пойм и др.
69
При наводнении возможно возникновение вторичных поражающих факторов:
•обрушения зданий, сооружений (под воздействием водного потока и вследствие размыва основания);
•заболеваний людей и сельскохозяйственных животных (вследствие загрязнения питьевой воды и продуктов питания) и др.
Классификация наводнений в зависимости от масштаба распространения и повторяемости представлена в табл. 4.4.
Таблица 4 . 4
Классификация наводнений по масштабу распространения и повторяемости
Класс |
Масштабы распространения |
Число событий |
|
в период лет |
|||
|
|
||
Низкие (малые) |
Наносят сравнительно незначительный |
5–10 |
|
|
ущерб. Охватывают небольшие прибрежные |
|
|
|
территории. Затопляется менее 10 % сель- |
|
|
|
скохозяйственных угодий. Почти не нару- |
|
|
|
шают ритма жизни населения |
|
|
Высокие |
Наносят ощутимый материальный и мораль- |
20–25 |
|
|
ный ущерб, охватывают большие земельные |
|
|
|
участки речных долин, затапливают до 10– |
|
|
|
15 % сельскохозяйственных угодий. Наруша- |
|
|
|
ют хозяйственный и бытовой уклад населения. |
|
|
|
Приводят к частичной эвакуации людей |
|
|
Выдающиеся |
Наносят большой материальный ущерб, охва- |
50–100 |
|
|
тывая речные бассейны. Затапливают примерно |
|
|
|
50–70 % сельскохозяйственных угодий, некото- |
|
|
|
рые населенные пункты. Парализуют хозяйст- |
|
|
|
венную деятельность и резко нарушают быто- |
|
|
|
вой уклад населения. Приводят к необходимо- |
|
|
|
сти массовой эвакуации населения и матери- |
|
|
|
альныхценностей иззонызатопления изащиты |
|
|
|
наиболееважныххозяйственныхобъектов |
|
|
Катастрофи- |
Наносят материальный ущерб и приводят к |
100–200 |
|
ческие |
гибели людей, охватывая громадные терри- |
|
|
|
тории в пределах одной или нескольких реч- |
|
|
|
ных систем. Затапливается более 70 % сель- |
|
|
|
скохозяйственных угодий, множество насе- |
|
|
|
ленных пунктов, промышленных предпри- |
|
|
|
ятий и инженерных коммуникаций. Полно- |
|
|
|
стью парализуется хозяйственная и произ- |
|
|
|
водственная деятельность, временно изменя- |
|
|
|
ется жизненный уклад населения |
|
70
