ПРИЛОЖЕНИЕ 3
Планировочные решения гардеробно-душевых блоков
а
б

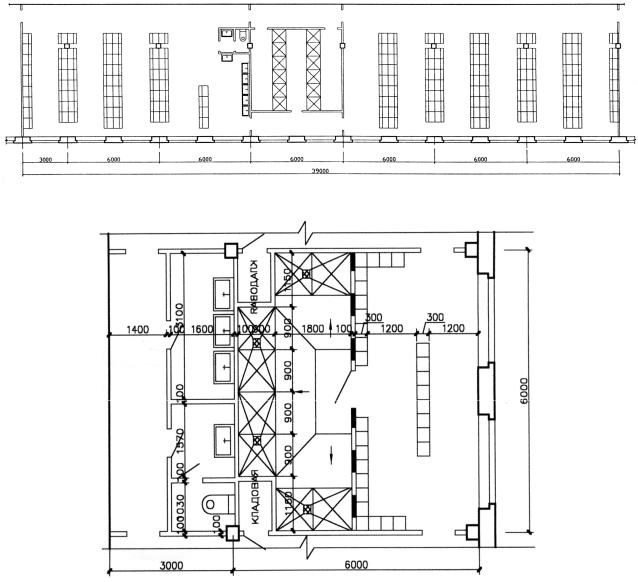

Рис. П.3.1. Планировочные решения гардеробно-душевых блоков: а – при санитарной характеристике производственного процесса 1в; 2в, 2г; 3б: душей – 12; умывальников – 6; шкафчиков рабочей одежды – 189; шкафчиков домашней и уличной одежды –198; площадь на 1 чел. – 1,85 м2; б – при санитарной характеристике производственного процесса 1в; 2в, 2г; 3б с размещением проходной преддушевой: душей – 8; умывальников – 3+1; унитазов – 1;
площадь на 1 душевую сетку – 3,90 м2
21
elib.pstu.ru
в
г

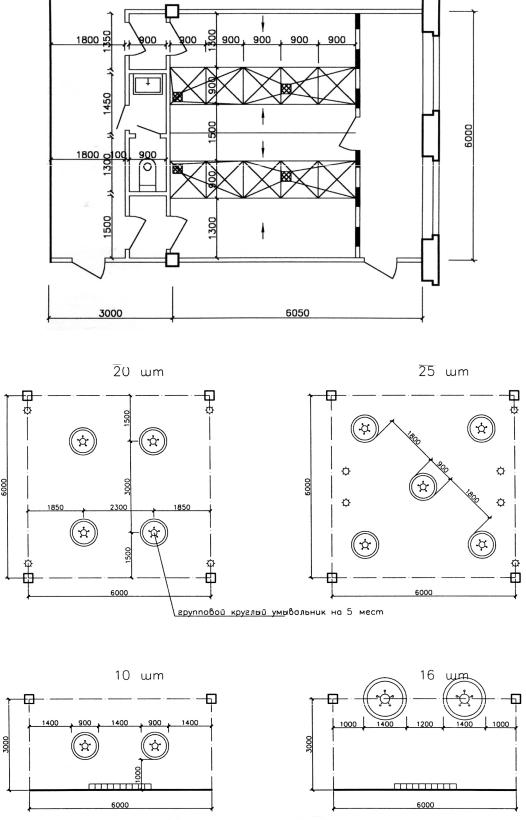

Рис. П.3.1. Продолжение: в – размещение душей и умывальников при санитарной характеристике производственного процесса 1а, 1б; 2а, 2б; 3а: душей – 10; умывальник – 1; унитаз – 1; площадь на 1 душевую сетку – 3,80 м2; г – расположение групповых умывальных вгардеробных
22
elib.pstu.ru
д
е

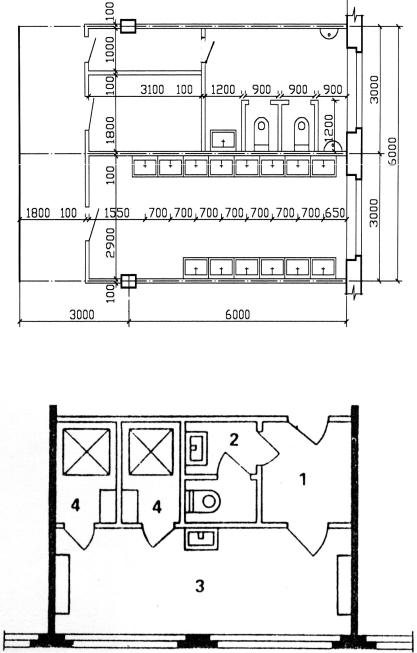

Рис. П.3.1. Продолжение: д – пример решения уборной и умывальной;
е– планировочное решение помещения личной гигиены на предприятиях
сколичеством женщин более 75 чел. всмену: 1 – шлюз; 2 – уборная; 3 – помещение для отдыха; 4 – душевые кабины
23
elib.pstu.ru
ж
Рис. П.3.1. Продолжение: ж – пример решения санитарных узлов
24
elib.pstu.ru
ПРИЛОЖЕНИЕ 4
Планировочное решение фельдшерского здравпункта

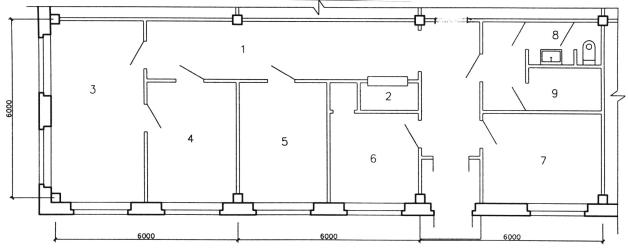

Рис. П.4.1. Планировочное решение фельдшерского здравпункта: 1 – вестибюль-ожидальня; 2 – регистратура; 3 – перевязочная; 4, 7 – кабинет для приема больных; 5 – комната медицинского персонала; 6 – комната временного пребывания больных; 8 – уборная; 9 – кладовая
25
elib.pstu.ru
ПРИЛОЖЕНИЕ 5
Планировочное решение помещения столовой

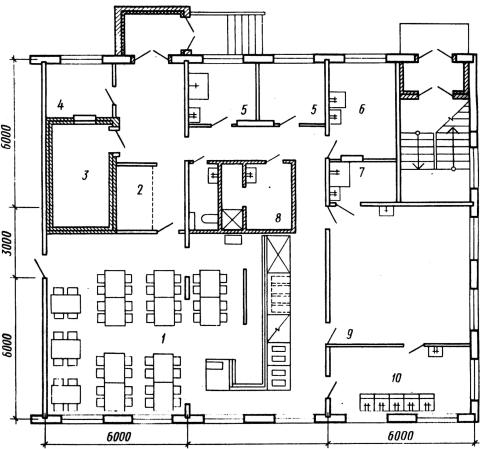

Рис. П.5.1. Пример планировочного решения помещения столовой на 50 посадочных мест: 1 – зал с раздаточной; 2 – кладовая; 3 – охлаждаемая камера; 4 – административное помещение; 5 – холодный цех; 6, 7 – подсобные помещения; 8 – помещение персонала; 9 – горячий цех;
10 – моечная посуды
26
elib.pstu.ru
ПРИЛОЖЕНИЕ 6
Пример расчета помещений административно-бытового назначения для завода по производству кирпича в г. Перми
Исходными данными для проектирования являются:
1.Списочный состав работающих, определяется штатным расписанием предприятия. При выполнении курсового или дипломного проекта – заданием на проектирование.
2.Санитарные характеристики производственных процессов.
Списочный состав всех рабочих обозначим буквой А, А = 140 чел., из них А1 = = 77 мужчин, что составляет 55 % от общего числа, и А2 = 63 женщины [10].
Распределение работающих по трем сменам в процентном отношении принимаем следующее: 60 % – 30 % – 10 %, причем женщины работают только в первую
ивторую смены.
Внаиболее многочисленную смену число работающих В = 84 чел., в том числе В1 = 46 мужчин и В2 = 38 женщин (табл. 1).
Инженерно-технических |
работников |
7 чел., |
четверо |
из |
которых |
работают |
|||||||||
в первую смену. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Распределение рабочих по сменам |
|
Таблица 1 |
||||||||||
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Группа |
|
А |
|
1-я смена |
|
2-я смена |
|
3-я смена |
|||||||
процесса |
Муж. |
|
Жен. |
|
Муж. |
|
Жен. |
|
Муж. |
|
Жен. |
|
Муж. |
|
Жен. |
1б |
40 |
|
35 |
|
24 |
|
21 |
|
12 |
|
14 |
|
4 |
|
– |
2а |
32 |
|
28 |
|
19 |
|
17 |
|
10 |
|
11 |
|
3 |
|
|
2г |
5 |
|
– |
|
3 |
|
|
|
1 |
|
|
|
1 |
|
|
Всего |
77 |
|
63 |
|
46 |
|
38 |
|
23 |
|
25 |
|
8 |
|
– |
Для производственного процесса 2а при численности работающих в смену менее 20 чел. допускается не проектировать кладовые спецодежды. Число душевых, умывальников, количество и типы шкафов определяем в соответствии с указаниями табл. 2 [1], а количество санитарных приборов уборных, площадь помещения дежурного персонала с местом для уборочного инвентаря – в соответствии с табл. 3 [1].
|
|
|
|
Таблица 2 |
|
Расчет количества шкафов в гардеробной |
|||
|
|
|
|
|
№ |
Группа производ- |
Количество |
Тип гардеробных, число |
Фактическое |
п/п |
ственных процессов |
рабочих |
отделений шкафа |
количество |
|
|
|
на 1 чел. |
|
|
|
Мужские гардеробные |
|
|
1 |
1б |
40 чел. |
Общие, по два отделения |
40 шкафов: по 2 отделе- |
|
|
|
|
ния |
2 |
2а |
32 чел. |
Общие по два отделения |
32 шкафа: по 2 отделе- |
|
|
|
|
ния со скамьями |
27
elib.pstu.ru
|
|
|
|
Окончание табл. 2 |
|
|
|
|
|
|
|
№ |
Группа производ- |
Количество |
Тип гардеробных, число |
|
Фактическое |
п/п |
ственных процессов |
рабочих |
отделений шкафа |
|
количество |
|
|
|
на 1 чел. |
|
|
3 |
2г |
5 чел. |
Раздельные по одному |
|
10 шкафов: 5 шкафов |
|
|
|
отделению |
|
для уличной и домашней |
|
|
|
|
|
одежды и 5 шкафов для |
|
|
|
|
|
рабочей одежды |
|
|
Женские гардеробные |
|
|
|
4 |
1б |
35 чел. |
Общие по два отделения |
|
35 шкафов по два отде- |
|
|
|
|
|
ления |
5 |
2а |
28 чел. |
Общие по два отделения |
|
28 шкафов: по два отде- |
|
|
|
|
|
ления со скамьями |
В соответствии с примечанием 2 табл. 2 [1] при процессах 1б скамьи у шкафов можно не предусматривать.
Таблица 3
Расчет необходимого количества санитарно-технических приборов
№ |
Группа про- |
Количество |
Расчетное количество чело- |
Расчет количества |
|
|||
п/п |
изводствен- |
работаю- |
век в многочисленной смене |
санитарных прибо- |
Всего |
|||
|
ных процес- |
щих в мно- |
на 1 душ |
на 1 кран |
на 1 уни- |
ров |
||
|
сов |
гочислен- |
|
|
|
таз |
|
|
|
|
ную смену |
|
|
|
|
|
|
|
|
|
Расчет |
для мужчин |
|
|
|
|
1 |
1б |
24 чел. |
15 |
10 |
|
18 |
24:15 = 1,6 душ. сет. |
Прини- |
|
|
|
|
|
|
|
24:10 = 2,4 умыв. |
маем |
|
|
|
|
|
|
|
24:18 = 1,3 унит. |
6 душе- |
2 |
2а |
19 чел. |
7 |
20 |
|
18 |
19:7 = 2,8 душ. сет. |
вых се- |
|
|
|
|
|
|
|
19:20 = 0,95 умыв. |
ток, |
|
|
|
|
|
|
|
19:18 = 1,05 унит. |
4 умы- |
3 |
2г |
3 чел. |
3 |
20 |
|
18 |
3:5 = 0,6 душ. сет. |
вальника, |
|
|
|
|
|
|
|
3:20 = 0,15 умыв. |
3 унитаза |
|
|
|
|
|
|
|
3:18 = 0,17 унит. |
|
|
|
|
Расчет |
для женщин |
|
|
|
|
4 |
1б |
21 чел. |
15 |
10 |
|
12 |
21:15 = 1,4 душ. сет. |
Прини- |
|
|
|
|
|
|
|
21:10 = 2,1 умыв. |
маем |
|
|
|
|
|
|
|
21:12 = 1,75 унит. |
5 душе- |
5 |
2а |
17 чел. |
7 |
20 |
|
18 |
17:7 = 2,4 душ. сет. |
вых се- |
|
|
|
|
|
|
|
17:20 = 0,85 умыв. |
ток, |
|
|
|
|
|
|
|
17:12 = 1,42 унит. |
4 умы- |
|
|
|
|
|
|
|
|
вальника, |
|
|
|
|
|
|
|
|
4 унитаза |
28
elib.pstu.ru
|
|
|
Таблица 4 |
|
|
Ведомость подсчета площадей санитарно-бытового назначения |
|||
|
|
|
|
|
№ |
Наименование |
Площадь |
Расчетная |
Примечание |
п/п |
|
на 1 рас- |
площадь, м2 |
|
|
|
четное ме- |
|
|
|
|
сто, м2 |
|
|
1 |
2 |
3 |
4 |
5 |
1 |
Закрытый гардероб для мужчин, характеристи- |
0,5* |
0,5·40 = 20 |
|
|
ка процесса – 1б: |
0,6 |
0,6·32 = 19,2 |
|
|
– шкафы двойные 0,4×0,5; |
|
||
|
Характеристика процесса 2а – шкафы двойные, |
|
|
|
|
со скамьями 0,4×0,5. |
|
0,45·5 = 2,25 |
На списоч- |
|
Шкафы одинарные, характеристика 2г: |
0,45 |
ный состав |
|
|
– 5 шкафов без скамей для рабочей одежды |
|
|
|
|
0,20×0,5; |
|
|
|
|
– 5 шкафов – со скамьями для домашней |
0,48 |
0,48·5 = 2,4 |
|
|
и уличной одежды 0,25×0,5 |
|
||
2 |
Закрытый гардероб для женщин |
0,5* |
0,5·35 = 17,5 |
На списоч- |
|
– шкафы двойные 0,4×0,5 (1б); |
|||
|
– шкафы двойные со скамьями 0,4×0,5 (2а) |
0,6 |
0,6·28 = 16,8 |
ный состав |
3 |
Душевые женские (с учетом преддушевых) |
5,0 |
5,0·5 = 25,0 |
На одну |
|
|
|
|
многочис- |
|
|
|
|
ленную сме- |
|
|
|
|
ну |
4 |
Душевые мужские (с учетом преддушевых) |
5,0 |
5,0·6 = 30,0 |
На одну |
|
|
|
|
много- |
|
|
|
|
численную |
|
|
|
|
смену |
5 |
Умывальные: |
1,5/1 умы- |
|
На одну |
|
– женские; |
вальник |
1,5·4 = 6,0 |
много- |
|
– мужские |
|
1,5·4 = 6,0 |
численную |
|
|
|
|
смену |
6 |
Уборные: |
|
|
На одну |
|
– женские |
3,75/1 |
3,75·4 = |
много- |
|
– мужские |
унит. |
= 15,00 |
численную |
|
|
4,8/1 унит. |
4,8·3 = 14,4 |
смену |
7 |
Комната обогрева и сушки спецодежды** |
0,1 м/чел. |
0,1·5 = 0,5 |
Не менее |
|
|
|
|
12 м2 |
8 |
Место для чистки обуви, сушки волос: |
|
|
Предусмат- |
|
– для женщин |
0,03 |
0,03·38 = 1,14 |
ривается |
|
– для мужчин |
0,01 |
0,01·46 = 0,46 |
в помещении |
|
|
|
|
гардеробной |
9 |
Хозяйственная кладовая с мойкой |
0,8/100 м2 |
0,8·3,1 = 2,48 |
Не менее |
|
|
|
|
4 м2 |
10 |
Помещение здравоохранения |
|
12 м2 |
При списоч- |
|
|
|
|
ной числен- |
|
|
|
|
ности от 50 |
|
|
|
|
до 150 чел. |
29
elib.pstu.ru
Окончание табл. 4
1 |
2 |
3 |
4 |
5 |
11 |
Помещение общественного питания: столовая- |
2,6 м2/1 |
84/4·2,6 = |
На много- |
|
раздаточная |
посадоч- |
= 54,6, в том |
численную |
|
|
ное место |
числе пло- |
смену |
|
|
|
щадь обе- |
|
|
|
|
денного зала |
|
|
|
|
1,4·21 = |
|
|
|
|
= 29,4 |
|
12 |
Комната отдыха |
0,2–0,9 |
0,2·84 = 16,8 |
На много- |
|
|
|
|
численную |
|
|
|
|
смену |
Примечания: * Площадь для расчета гардеробной принята с учетом ½ ширины прохода между рядами, равной 1,4 м. ** Комната обогрева запроектирована для производственного процесса 2г. *** При численности работающих в смену менее 30 чел. вместо столовойраздаточной допускается предусматривать комнату приема пищи (п. 5.51 [1]).
Расчетная площадь без учета административных помещений составляет 265,55 м2. Предварительную общую площадь принимаем на 25 % больше – 332,0 м2.
Административные и бытовые помещения запроектированы в двухэтажной пристройке к цеху и расположены вдоль торцевой стены с учетом нормативных требований к обеспечению естественного освещения цеха и помещений административного назначения. Расчет административных помещений выполнять в соответствии с подразд. 4.4 данных рекомендаций.
Пристройка запроектирована с учетом требований СП 4.13130.2009 [6], оборудована двумя эвакуационными выходами по лестницам 1-го типа, отделена от цеха противопожарной стеной.
Объемно-планировочные показатели:
1.Расчетная площадь 458,61 м2.
2.Полезная площадь 540,15 м2.
3.Общая площадь 623,29 м2.
