Цифровые системы передачи лабораторный практикум

Pulse Mask: Interface Menu

Рис. 10. Настройка интерфейсов для измерения физических параметров сигнала

Поскольку соединение с аппаратурой выполнено симметричным кабелем, необходимо выбрать сопротивление на входе {Impedance} 120 Ом.

При выборе пункта меню {Preview} на экране появится графическое изображение импульса, передаваемого в данный момент в линию (рис. 11).

Рис. 11. Графический просмотр реального импульса

С помощью этого изображения можно определить, попадает ли импульс в пределы маски, и при необходимости выявить неисправности.

При выборе пункта меню {Control} на экране появятся цифровые значения основных параметров сигнала на входе прибора.

91

Pulse Mask: Interface Menu

Ratio of Amplitudes P/N:1.03

Ratio of Durations P/N: 0.97

Direction: RxA

Polarity: Plus

Pulse Mode: Real

Impedance(Ri): 120 Ohm

Control View

Рис. 12. Просмотр цифровых значений параметров сигнала

На рисунке:

Amplitude – амплитуда в середине импульса (В);

Peak+ – максимальная положительная амплитуда импульса (В); Peak– – максимальная отрицательная амплитуда импульса (В); Duration – длительность импульса на половине амплитуды (нс);

Ratio of Amplitudes P/N – отношение амплитуды в середине положительного импульса к амплитуде в середине отрицательного импульса;

Ratio of Durations P/N – отношение длительности положительного импульса на половине амплитуды к длительности отрицательного импульса на половине амплитуды.

Остальные строки показывают текущие настройки режима измерения.

2.3. Анализ ИКМ структуры потока

Для вызова режима анализа ИКМ-структуры выберите в главном меню строку {PCM Analysis} и нажмите клавишу <Select>. На дисплее отобразится меню анализа ИКМ-структуры, показанное на рис. 13.

Это окно имеет шесть строк:

Auto – вызов меню начальных установок, или конфигураций; Interface – вызов меню установки параметров интерфейсов;

Tx Patterns – вызов меню установки структуры сигналов в свободных от анализа и в тестируемых канальных интервалах;

Drop – вызов страниц анализа структуры цикла и сверхцикла на приеме и страниц выделения и анализа тестового сигнала;

Status – вызов страницы индикации статуса телефонных каналов.

92

PCM Analysis: Software ver.1.0

Select

Рис. 13. Меню анализа ИКМ-структуры

Каждая строка может быть выбрана путем ее выделения и нажатия кнопки

<Select>.

Рассмотрим каждый пункт меню отдельно.

2.3.1. Установка параметров интерфейсов {Interface Menu}

Выберете строку {Interface} в меню верхнего уровня, после чего на дисплее отобразится окно, показанное на рис. 14.

PCM Analysis: Interface Menu

A/B

Рис. 14. Настройка параметров интерфейсов

В данном окне задаются параметры интерфейсов на передаче (Tx) и приеме

(Rx).

Смена направления {А} или {В} осуществляется функциональной клавишей <А/В при выбранной строке {Interface}.

93

Включение/выключение передатчика/приемника осуществляется выбором строк {Tx или {Rx} и нажатием клавиши <OFF/ON>. {OFF} – выключено, {ON} – включено.

Установка формата сигнала {Tester mode} и {Framing Type}. Возможные значения этого пункта: <PCM30> – сигнал в формате ИКМ30, <30C> – сигнал в формате ИКМ30 с контролем ошибок по процедуре CRC4, <31> и <31C> – сигнал в формате ИКМ31 и ИКМ31 с контролем ошибок по процедуре CRC4 соответственно, <Through> – режим транзита, при котором сигнал на передаче формируется из сигнала, получаемого приемником, т.е. формат сигнала на передаче определяется форматом сигнала на приеме.

Задание типа линейного кода {Line Code} для передатчика и приемника. Выберите строку {Line Code} для передатчика. Затем, используя функциональные клавиши <HDB>, <AMI>, <NRZ>, выберите нужный код. В том же меню выберите строку {Line Code} для приемника и, используя клавиши <HDB>, <AMI>, <NRZ/F> (стробирование по заднему фронту),<NRZ/R> (стробирование по переднему фронту), выберите нужный код. Для работы с оборудованием, установленным в лаборатории, следует выбирать код HDB (соответствует коду HDB3).

Выбор величины входного / выходного сопротивления {Impedance}. В строках {Impedance} для передатчика и приемника задайте сопротивление используемого входа. Возможные значения параметра – <120>, <75> для передатчика и <HI-Z> (высокоомный вход), <120>, <75> – для приемника. Так как соединение с аппаратурой выполнено симметричным кабелем, необходимо выбрать сопротивление 120 Ом.

Выбор источника синхронизации для передатчика задается в строке {Сlock source}. Используя функциональные клавиши <RxA>, <RxВ>, <Int>, <Ext>, выберите нужный источник синхронизации:

RxA – синхронизация от тактовой частоты, выделенной из сигнала, принимаемого с направления А;

RxВ – синхронизация от тактовой частоты, выделенной из сигнала, принимаемого с направления В;

Int – синхронизация от внутреннего задающего генератора;

Ext – синхронизация от внешнего сигнала частотой 2048 кГц, подключен-

ного к входу «EXT CLOCK».

2.3.2. Задание структуры тестового сигнала в тестируемых каналах

{Tx Patterns Menu / Test Slots}

После выбора строки {Tx Patterns} в меню верхнего уровня на дисплее ото-

бразится окно {Tx Patterns Menu / Idle Slots} или окно {Tx Patterns Menu / Test Slots}. Это зависит от того, какое меню было последним выбрано для редакти-

94

рования. Если на экране появится {Tx Patterns Menu / Idle Slots}, нажмите клавишу <ТestA> для установки структуры тестового сигнала на передаче в направлении А или клавишу <ТestВ> для установки структуры тестового сигнала на передаче в направлении В. После этого на дисплее отобразится меню выбора канального интервала и задания структуры тестового сигнала, показанное на рис. 15.

PCM Analysis: Tx Patterns Menu

Рис. 15. Выбор канального интервала и задание структуры тестового сигнала

{Tx time slot} – строка указывает номер тестируемого временного интервала (ВИ), при этом в строке {Ch. #} автоматически указывается номер соответствующего телефонного канала. Для редактирования строки установите на нее курсор и введите с клавиатуры номер ВИ. Ввод ВИ с номерами от 0 до 9 можно осуществить, нажав соответствующую цифру на клавиатуре и клавишу [Enter]. Ввод двухзначного числа можно осуществить, нажав соответствующие цифры на клавиатуре прибора, без нажатия [Enter].

{Tx frame #} – строка указывает номер цикла в сверхцикле, куда будет помещен тестируемый байт данных, расположенный в строке {Data}. Для редактирования строки установите на нее курсор и введите с клавиатуры номер цикла. Тестируемый байт будет введен во все циклы сверхцикла при нажатии на клавишу <All>.

{Data} – строка указывает содержимое тестируемого ВИ (телефонного канала). Используя клавиши клавиатуры [1] и [0], введите тестовую последовательность, указав значение каждого бита.

{Sign} – строка указывает содержимое СУВ, соответствующего тестируемому ВИ (телефонному каналу). Для редактирования строки установите на нее курсор и введите с клавиатуры клавишами [1] и [0] значение СУВ.

Клавиша <A/B> позволяет выбирать направление передачи для установки параметров.

95

Клавиша <Idle> позволяет вызвать из окна {Tx Patterns Menu / Test Slots}

окно {Tx Patterns Menu / Idle Slots} для задания параметров или редактирования свободных от тестирования ВИ.

Клавиша <Drop> позволяет вызвать окно отображения результатов анализа ИКМ – структуры сигналов, принимаемых прибором.

2.3.3. Меню анализа ИКМ структуры {Drop}

Меню анализа ИКМ структуры принимаемого потока вызывается выбором строки {Drop} в меню верхнего уровня или нажатием клавиши <Drop> из меню

{Tx Patterns Menu / Test Slots}.

PCM Analysis: Drop

LOS B

Рис. 16. Анализ принимаемого сигнала

В левой половине основного поля окна отображается информация о структуре сигнала, принимаемого с направления А, а в правой – с направления В.

{Time slot} – строка указывает номер извлекаемого для анализа ВИ, при этом в строке {Channel #} автоматически указывается номер соответствующего телефонного канала. Для редактирования строки установите на нее курсор и введите с клавиатуры номер ВИ.

{Frame #} – строка указывает номер цикла в сверхцикле, из которого выделяется тестовая последовательность, помещаемая в строку {Data}. Для редактирования строки установите на нее курсор и введите с клавиатуры номер цикла. Тестируемый байт будет принят из всех циклов сверхцикла при нажатии клавиши <All>.

{Data} – строка индицирует содержимое выделяемого ВИ.

<Status> – клавиша вызова окна индикации статуса телефонных каналов для форматов сигналов PCM30, PCM30CRC.

Для того чтобы вернуться в меню {Tx Patterns Menu / Test Slots}, нажмите клавишу <TxTest>.

96

2.3.4. Процедура проверки канала Е0

Конфигурация блоков в сети лабораторного стенда настроена таким образом, что канал проходит через сеть и возвращается в тот же порт, откуда начинался канал, как показано на рис. 17. Проверка работоспособности канала Е0 заключается в отправке в канал определенной цифровой последовательности и приеме этой последовательности на выходе из канала. Если отправленная последовательность совпадает с принятой, канал Е0 существует и работоспособен.

Рис. 17. Схема проверки канала Е0

Зайдите в меню {Tx Patterns Menu} и для выбранного порта Е1 (А или В) задайте следующие параметры:

–номер проверяемого временного интервала {Tx time slot} – задать номер проверяемого канала в потоке Е1;

–номер кадра в сверхцикле {Tx frame} – задать значение All;

–поле данные {Data} – задать произвольную последовательность из 1 и 0. Переключитесь в меню анализа ИКМ-структуры, нажав функциональную

клавишу <Drop>. При переключении тестер начинает генерировать поток Е1 с заданным содержимым соответствующего временного интервала.

Вменю анализа ИКМ-структуры для выбранного порта Е1 (А или В) задайте в поле {Time slot} номер временного интервала, в котором должен вернуться отправляемый сигнал.

Вполе данных {Data} наблюдайте принимаемую последовательность. Если оборудование исправно и конфигурация сети составлена правильно, то в строке отобразится тестовая последовательность, ранее указанная в строке {Data} меню {Tx Patterns Menu / Test Slots}. Если отправляемая и принимаемая последовательности совпадают, то можно сделать вывод о наличии канала Е0 и его работоспособности.

2.4. Режим тонального тестирования

В рамках данного руководства будет рассмотрено два применения режима тонального тестирования:

1. Генерация и анализ сигнала заданной частоты и уровня. При этом тестовый сигнал генерируется на соответствующей плате тестера, проходит по сред-

97

ствам шлейфа через тестируемое оборудование в соответствующем временном интервале и на приеме анализируется тестером. В этом случае соединение с тестируемым оборудованием совпадает со схемой проверки канала Е0, которая показана на рис. 17 выше. Также возможен вариант замыкание прибора шлейфом самого на себя для проверки исправности тестера в соответствии с рис. 18.

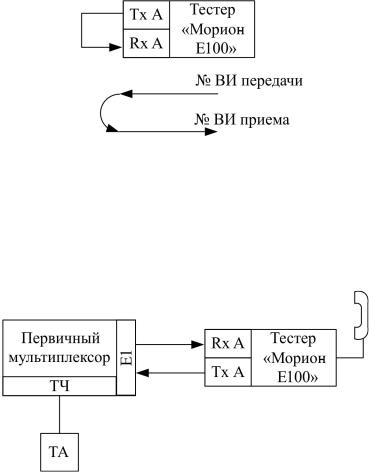

Рис. 18. Проверка тестера через шлейф

2. Организация канала ТЧ, проходящего через тестируемое оборудование и тестер, как показано на рис. 19. На тестере выделяется сигнал из ВИ на телефонную гарнитуру. К тестируемому оборудованию подсоединяется телефонный аппарат (ТА). Проверка качества сигнала производится аудиально.

Рис. 19. Схема проверки канала ТЧ

2.4.1. Настройка прибора для режима тонального тестирования

Для вызова режима тонального тестирования выберите в главном меню строку {Tone Testing} и нажмите клавишу <Select>. На дисплее появится меню тонального тестирования, показанное на рис. 20.

Пункты меню тонального тестирования

Autoconfigure – вызов меню быстрой установки параметров интерфейсов; Interface – вызов меню установки параметров интерфейсов;

Insert – вызов меню установки номера ВИ и параметров для ввода синусоидального сигнала;

Drop – вызов меню установки номера ВИ, откуда будут выделяться для измерений синусоидальный сигнал и отображения результатов измерений;

Orderwire – вызов меню установки параметров и режимов служебной связи.

98

Tone Testing: Software ver.1.0

Select

Рис. 20. Меню режима тонального тестирования

Рассмотрим каждое меню отдельно.

Меню установки параметров интерфейсов {Interface Menu}

Меню установки параметров интерфейсов {Interface Menu} по своей структуре полностью совпадает с одноименным меню, рассмотренным в п. 2.3.1. Все настройки параметров данного меню выполняются аналогично.

Меню установки номера ВИ и параметров для ввода синусоидально-

го сигнала {Insert Menu}

Для вызова меню установки номера ВИ и параметров для ввода синусоидального сигнала выберите строку {Insert} в меню тонального тестирования и нажмите клавишу <Select>, после чего на дисплее отобразится меню выбора временного интервала и задания параметров синусоидального сигнала (рис. 21).

Tone Testing: Insert Menu

PRESS RUN

A/B Word Drop Run More

Рис. 21. Выбор временного интервала и задание параметров сигнала

99

{Idle slots patterns} – в строке выполняется ввод содержимого для нетестируемых временных интервалов на передаче. Редактирование строки осуществляется нажатием клавиши <Word> и вводом нового значения байта клавишами [1], [0]. Ввод завершается нажатием клавиши [Enter]. Установка значения байта вида 11111111 может быть осуществлена с использованием клавиши <All1>, а байта вида 00000000 – с использованием клавиши <All0>. Указанные клавиши становятся доступными после нажатия клавиши <More>.

{Test time slot #} – в строке выполняется ввод номера канального интервала для генерации в нем цифрового эквивалента синусоидального сигнала. Для ввода номера тестируемого ВИ установите курсор в строку {Test time slot #}, а затем с помощью цифровых клавиш наберите номер. По завершении ввода нажмите клавишу [Enter].

{Frequency} – в строке задается значение частоты синусоидального сигнала, генерируемого в выбранном канальном интервале на передаче. Для изменения значения частоты установите курсор в строку {Frequency} и введите с клавиатуры новое значение частоты. Ввод завершите нажатием клавиши [Enter].

{Level} – в строке задается значение уровня синусоидального сигнала, генерируемого в выбранном канальном интервале на передаче. Для изменения значения уровня установите курсор в строку {Level} и введите с клавиатуры новое значение уровня. Ввод завершите нажатием клавиши [Enter].

{PRESS RUN} – надпись на экране дисплея, предлагающая нажать клавишу <Run> для начала генерации синусоидального сигнала с заданными параметрами. При редактировании параметров, не связанных с частотой или уровнем генерируемого сигнала, надпись не появляется.

{PLEASE WAIT} – надпись на экране дисплея, появляющаяся в процессе подготовки тестера к генерации синусоидального сигнала с заданными параметрами. Обычное время ожидания – 10 с.

<A/B> – функциональная клавиша выбора направления генерации синусоидального сигнала. Одновременно синусоидальный сигнал может генерироваться только в одном направлении.

<Word> – функциональная клавиша, предназначенная для редактирования байта, отображаемого в строке {Idle slots patterns}.

<More> – функциональная клавиша смены надписей в нижней строке дисплея.

<All1> – функциональная клавиша установки в строке {Idle slots patterns} байта типа «все единицы».

<All0> – функциональная клавиша установки в строке {Idle slots patterns} байта типа «все нули».

<Drop> – функциональная клавиша вызова окна отображения результатов измерений параметров синусоидального сигнала, выделяемого на приеме.
