PC-Lab 2000 SE

Начало работы

PC-Lab 2000 SE

PCS500 K8016/ PCG10

K8031/ PCS100 K8047/ PCS10

PCSU1000 PCGU1000

• Осциллограф

• Спектральный анализатор

• Регистратор переходных процессов

• Преобразователь функций

• Плоттер Боде

www.velleman.be

http://forum.velleman.be/

Содержание

Аппаратная установка.............................................................................................................. 5 Установка программного обеспечения................................................................................... 6

Запуск программного обеспечения......................................................................................... 7 Осциллограф.............................................................................................................................. 8 Спектральный анализатор ....................................................................................................... 9 регистратор неустановившихся процессов............................................................................ 10 Функциональный преобразователь......................................................................................... 11 Кнопка 'More Functions'.............................................................................................................11

Добро пожаловать

Добро пожаловать в мир Pc-Lab2000SE

Это программное обеспечение может использоваться в качестве введения в мощный мир измерения, используя продукты Velleman.

Нет необходимости использовать аппаратные средства, чтобы оценить программное обеспечение в режиме Demo.

Это программное обеспечение может использоваться с измерительными инструментами Velleman:

PCS500, Двухканальный цифровой запоминающий осциллограф, спектральный анализатор и регистратор неустановившихся процессов

PCS100 / K8031 Одноканальный цифровой запоминающий осциллограф, спектральный анализатор и регистратор неустановившихся процессов

PCG10 / K8016 РС функциональный преобразователь

PCS10 / K8047 Четырехканальное записывающее устройство/ регистратор

PCSU1000 Двухканальный USB PC осциллограф, спектральный анализатор и регистратор неустановившихся процессов

PCGU1000 РС функциональный преобразователь USB на 2 МГц

Дополнительная функция: При помощи осциллографа и генератора на том же компьютере, это программное обеспечение создает мощное боде– график функции.

Установка аппаратного обеспечения

Аппаратная установка (закройте все программы, прежде чем продолжите)

Устройства, подсоединенные к LPT

(PCS500/PCS100 / PCG10 / K8016 / K8031 ….):

• Подсоедините Ваше устройство, используя предоставленный кабель на свободном порту LPT

• Запустите программное обеспечение после установки PC-LAB2000se (см. следующую страницу)

Устройства, подсоединенные к USB:

PCS10 / K8047:

• Подсоедините PCS10 со свободным портом USB, будет использоваться стандартный драйвер окон USB.

(*) Для USB Win98se - может быть необходимым обновление драйвера (см. CD).

PCSU1000 / PCGU1000:

• Соедините свое устройство со свободным портом USB

• Следуйте инструкциям на экране установки драйвера процедуры.

• Если Windows запрашивает Обновление Windows, выберите “not at this time” ( в другой раз)

• Установите драйвер из указанного места, затем перейдите на CD и выберите папку D:\PCSU1000_driver. или D:\PCGU1000_driver * (нажмите "next"),

• Если Windows отобразит "has not passed Windows logo testing ..." (не прошла проверку на совместимость), выберите "Continue Anyway" (все равно продолжить).

• После завершения, вы можете проверить установку драйвера в списке диспетчера устройств. Должны появиться под контроллерами USB “осциллограф PCSU1000” или “PCGU1000” (только если устройство подключено! ).

(*) возможно, что 2 драйвера (USB и COM) должны быть установлены, повторяя вышеупомянутое.

Для получения дополнительной информации см. расширенное руководство на CD

Microsoft Windows™ 98SE/ME/2000/NT4/XP/VISTA являются зарегистрированными торговыми марками

Установка программного обеспечения

Как установить PC-Lab2000SE

Минимальные системные требования:

• IBM совместимый компьютер с операционной системой Windows ™ 98SE/ME/2000/XP/Vista (*).

•VGA видеокарта (минимум 800x600, 1024x768 рекомендуется)

• 10 Мб свободного пространства на жестком диске.

• мышь или манипулятор.

• CD или CD / DVD проигрыватель.

• Бесплатный параллельный порт для PCS500 / PCS100 / PCG10 / K8016 / K8031

• Свободный USB-порт (1.1 или 2.0) для PCS10 / K8047 / PCSU1000 / PCGU1000

Вставьте VELSOFT CD в свой диск

Если "установка" не запускается автоматически,

откройте CD и запустите программу SETUP.EXE .

Выберите "Install РС-Lab2000SE" (установка

РС-Lab2000SE )

Мастер установки проведет вас через всю процедуру

установки. Ярлыки для программного обеспечения

PC-Lab2000SE и файлы справки создаются автоматически.

(*) Примечание: Вам понадобится привилегии локального администратора, чтобы успешно завершить установку, обратитесь к системному администратору за помощью. См. также файл "ReadME" в установленной папке.

* IBM, Microsoft Windows™ 98SE/ME/2000/NT4/XP/VISTA (*) являются зарегистрированными торговыми марками

Загрузите последнюю версию с www.velleman.be и пройдите по ссылке "downloads"

Запуск программного обеспечения

Запуск программного обеспечения :

Определите местоположение ярлыков программного обеспечения Pc-Lab2000SE (программы.. Pc-Lab2000SE …)

Нажмите на значок для запуска основной программы

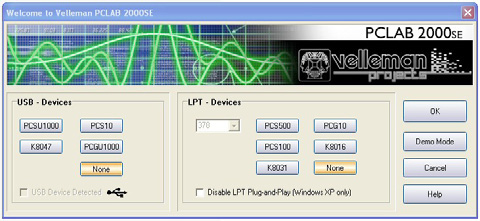

• Выберите Ваше подключенное аппаратное

обеспечение.

• Выберите соответствующий порт LPT

(если используется).

• Нажмите OK или выберите

"demo mode".

Основная программа автоматически запускает модуль Осциллографа, который показан на следующей странице.

Если вы хотите изменить настройки:

Откройте меню Options (параметры) и выберите "Hardware Setup" (Настройка оборудования).

Подсказка для LPT подключенных устройств:

Если у вас возникли проблемы (например, при использовании ноутбука или странного компьютера), попробуйте другой адрес порта и / или выберите "Медленную" скорость передачи данных. Также проверьте настройки порта в настройках BIOS компьютера, тест с отводящими настройками; EPP (работает в большинстве случаев), SPP, ECP ... . Для некоторых версий Windows может быть необходим дополнительный драйвер ввода / вывода, расположенный на CD.

ПРИМЕЧАНИЕ: В действительности экран может отличаться от изображенного на этом рисунке. PCS100 / K8031 имеет только 1 канал.

Осциллограф

Основной модуль с участием экрана осциллографа :

Что? : Модуль осциллографа предлагает многофункциональный, простой в использовании цифровой запоминающий осциллограф 1.

Каким образом? :

• Подключите цепь после проверки ко входу осциллографа (учитывайте максимальную входную оценку осциллографа!)

• Начните измерения с " trigger off" (6)

• Нажмите кнопку ‘RUN’ (7)

• Выберите нужный канал и установку volts/div (Вольт/деление) или нажмите кнопку "Auto-set" (2).

Autoset не может быть использован в режиме 1 ГГц (только PCS500).

• Выберите подходящее time/ div (время/деление) настройки (8)

Чтобы включить запуск

• Выберите триггер канал (5)

• Выберите синхронизации по краю (4)

• Поставьте триггер на ‘ON’ (6)

• Установите уровень запуска, сдвинув (3). Триггерная метка отображается на левой стороне от сигнала дисплея (1)

Спектральный анализатор

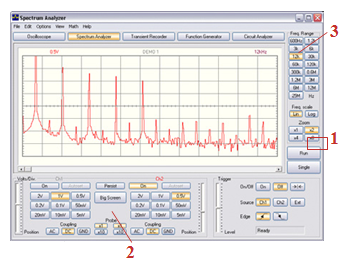

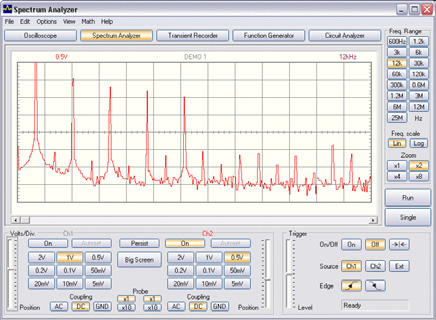

Модуль спектрального анализатора:

Что?: Мощная функция, которая позволяет визуализировать спектр частот сигнала, используя FFT (Fast Fourrier Transform) анализ.

Каким образом?

• Подключите вход осциллографа к цепи после проверки. (соблюдайте максимальную входную оценку осциллографа! )

• Сначала наблюдайте сигнал на экране осциллографа (см. предыдущую страницу).

• Убедитесь, что сигнал не выше максимума экрана.

• Запустите анализатор спектра.

• Нажмите 'RUN' (1)

• Выберите соответствующий частотный диапазон. Убедитесь, что Ваша установка будет фиксировать любое измерение сигнала (3).

• При желании установите соответствующий канал и volts/div настройки (2)

Регистратор переходных процессов

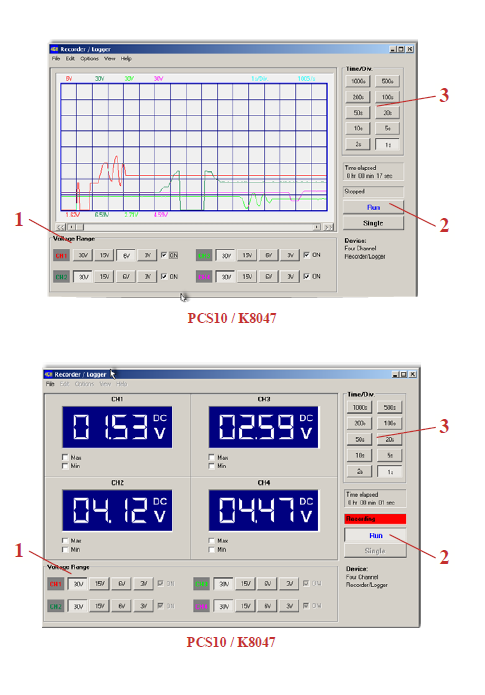

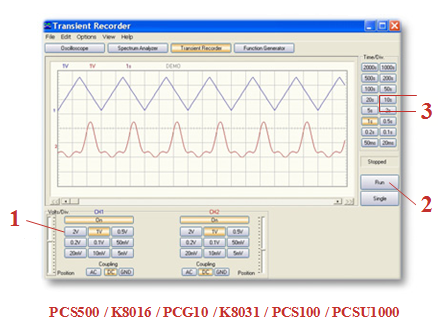

Модуль регистратора переходных процессов:

Что? : Запишите случайные результаты и зарегистрируйте медленно изменяющиеся процессы автоматически, например, циклы заряда батареи, изменения температуры... или отследите неустойчивые погрешности электронных схем. Автоматическое сохранение данных позволяет более одного года непрерывной записи!

Каким образом? :

• Подключите вход осциллографа к цепи после проверки.

• Выберите соответствующий канал и volts/div (или диапазон вольт) настройки (1).

• Выберите подходящее time/div настройки (3).

• Нажмите кнопку RUN (2), чтобы начать запись.

• Снова нажмите RUN , чтобы остановить измерение, или используйте кнопку "Single", чтобы сделать одно измерение экрана.

Для непрерывной записи с автосохранением на Ваш жесткий диск выберите 'AutoSave Data' из меню ‘File’.

Примечания:

• Во время записи экран может отличаться от фактического измерения.

• Результаты, происходящие между двумя демонстрационными процессами, будут пропущены, если установлено слишком

• медленное время/дел.

Регистратор переходных процессов

Преобразователь функций

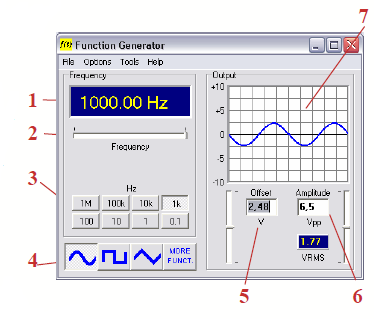

Модуль преобразователя функций:

Что?: Наиболее распространенные формы волны доступны одним нажатием кнопки. Предусмотрена библиотека со специальными функциями, а также Волновой Редактор, чтобы создать фактически любой вид сигнала.

Каким образом? :

• Нажмите на нужную форму сигнала (4).

• Выберите нужный диапазон частот (3).

• Установите точную частоту, сдвинув (2) или нажмите на считывание частоты (1) и введите значение.

• Отрегулируйте смещение (5)

• Отрегулируйте амплитуду (6)

(могут быть введены значения, нажав смещение и считывание амплитуды)

• (7) показывает моделируемый предварительный просмотр выходного сигнала

Кнопка ‘More Functions’:

Кнопка ‘More Functions’ предоставляет доступ к

формам сигнала особого назначения, таким как

сигналы произвольной формы, шум, частота развертки

и постоянный ток. Кнопка также предоставляет доступ

в библиотеку форм сигнала.
