Проектирование балочных конструкций (90

Толщина полки hf принимается 100 - 300 мм в зависимости от высоты бал-

ки и кратно 50 мм.

Расчетная погонная нагрузка от собственного веса железобетонной балки может быть определена по формуле gс.в. = Аb ∙ γж.б. ∙ γn ∙ γf / B,

где Аb – площадь поперечного сечения балки;

– 2,5 т/м3 – плотность тяжелого железобетона;

γn и γf – коэффициенты надежности по назначению и по нагрузке соответ-

ственно;

B – шаг балок.

Статический расчет железобетонной балки выполняется как для изгибаемо-

го элемента без предварительного напряжения арматуры, работающий по ба-

лочной схеме [5].

Подбирается класс прочности бетона и армирование в соответствии с тре-

бованиями СП [5]. Выполняется проверка прочности по нормальным и наклон-

ным сечениям.

3.2.1. Расчет прочности нормального сечения

21

Расчет прочности нормальных сечений следует производить в зависимости

где S ,el - относительная деформация растянутой арматуры при напряжениях,

равных Rs;

сb2 = 0,0035 – предельная относительная деформация сжатого бетона.

Расчет прочности сечений изгибаемых элементов производят из условия:

Прочность изгибаемого элемента таврового сечения, имеющего полку в

сжатой зоне, определяют в зависимости от положения границы сжатой зоны:

а) если граница проходит в полке (рис. 4, а), т.е. соблюдается условие

Rs As Rb b'f ∙ h'f + Rsc A's, то значение Mult определяют как для прямоугольного сечения по формуле (28) с шириной b'f вместо b;

б) если граница проходит в ребре (рис. 4, б), то значение Mult определяют

где х – высота сжатой зоны бетона, определяемая по формуле:

При расчете прочности изгибаемых элементов рекомендуется соблюдать условие x ξR h0. В случае, когда площадь растянутой арматуры принята большей, чем это требуется для соблюдения условия x ξR h0, то допускается предельный изгибающий момент Mult определять по формулам (28) или (29),

подставляя в них значения высоты сжатой зоны x = ξR h0.

а) б)

Рис. 4 - Положение границы сжатой зоны в сечении изгибаемого железобетонного элемента таврового сечения:

а) граница проходит в полке; б) граница проходит в ребре

3.2.2. Расчет прочности железобетонных элементов по наклонному сечению при действии поперечных сил

Расчет прочности стенки балки на сжатие между двумя смежными наклон-

ными трещинами производится по формуле:

Q φb1 ∙ Rb ∙ b ∙ h0,

где Q – поперечная сила;

23

φb1 – коэффициент, принимаемый равным 0,3.

Расчет изгибаемых элементов по наклонному сечению (рис. 5) производят из условия: Q Qb + Qsw,

где Q - поперечная сила в наклонном сечении с длиной проекции С на продоль-

ную ось элемента, определяемая от всех внешних сил, расположенных по одну сторону от рассматриваемого наклонного сечения; при этом учитывают наибо-

лее опасное загружение в пределах наклонного сечения;

Qb - поперечная сила, воспринимаемая бетоном в наклонном сечении;

Qsw - поперечная сила, воспринимаемая поперечной арматурой в наклон-

ном сечении.

Поперечную силу определяют по формуле:

где φb2 - коэффициент, принимаемый равным 1,5.

Qb принимают не более 2,5Rbt b h0 и не менее 0,5Rbt b h0;

Рис. 5 - Схема усилий при расчете железобетонных элементов по наклонному сечению на действие поперечных сил

Усилие Qsw для поперечной арматуры, нормальной к продольной оси элемента,

определяют по формуле:

Qsw = φsw qsw C,

где φsw - коэффициент, принимаемый равным 0,75;

С - длина проекции, принимаемая не менее 1,0h0 и не более 2,0 h0.

3.2.3. Расчет железобетонных элементов по наклонным сечениям на действие моментов

Расчет железобетонных элементов по наклонным сечениям на действие моментов (рис. 6) производят из условия:

M Ms + Msw ,

где М - момент в наклонном сечении с длиной проекции С на продольную ось элемента, определяемый от всех внешних сил, расположенных по одну сторону от рассматриваемого наклонного сечения, относительно конца наклонного се-

чения (точка 0), противоположного концу, у которого располагается проверяе-

мая продольная арматура, испытывающая растяжение от момента в наклонном сечении; при этом учитывают наиболее опасное загружение в пределах наклон-

ного сечения;

Мs - момент, воспринимаемый продольной арматурой, пересекающей наклонное сечение, относительно противоположного конца наклонного сечения

(точка 0); Ms = Ns zs;

Msw - момент, воспринимаемый поперечной арматурой, пересекающей наклонное сечение, относительно противоположного конца наклонного сечения

(точка 0);

Msw = 0,5 Qsw C

Ns - усилие в продольной растянутой арматуре, Ns = Rs As;

zs - плечо внутренней пары сил; допускается принимать zs = 0,9 h0; Qsw - усилие в поперечной арматуре, принимаемое равным qsw С;

qsw Rsws Asw ; w

С – значение, принимаемое в пределах от 1,0h0 до 2,0h0.

Расчет производят для наклонных сечений, расположенных по длине эле-

25

мента на его концевых участках и в местах обрыва продольной арматуры, при наиболее опасной длине проекции наклонного сечения С, принимаемой в указанных выше пределах.

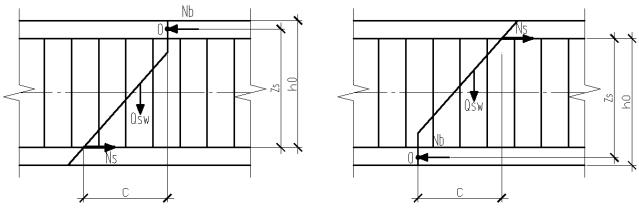

Рис. 6 - Схема усилий при расчете железобетонных элементов по наклонному сечению на действие моментов

4 ВЫПОЛНЕНИЕ ГРАФИЧЕСКОЙ ЧАСТИ

Графическая часть состоит из 4 листов формата А2. По данным индивидуального задания на проектирование, выданного преподавателем, на первом этапе вычерчиваются листы №1 и №2 с двумя вариантами конструкций здания: с железобетонными и деревянными конструкциями. На листах №1 и №2 приводятся:

-схема расположения элементов с их маркировкой (схема раскладки плит, схема расположения балок и колонн);

-поперечный разрез;

-ведомость элементов;

-узлы с принципиальными решениями, необходимыми для монтажа элемен-

тов;

-примечания.

На листах №3 и №4 выполняются чертежи для изготовления железобетонной

и деревянной балок.

На листах №3 и №4 приводятся:

26

-расчетная схема балки;

-чертеж балки с необходимыми узлами и сечениями;

-спецификация;

-примечания.

Чертежи следует выполнять в соответствии с нормами [7, 8].

Ведомости элементов выполняются в соответствии с ГОСТ 21.501-2011.

Для выполнения работы студенты могут использовать вычислительную тех-

нику лаборатории инженерно-строительного факультета.

5БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.СП 64.13330.2011. Деревянные конструкции. Актуализированная редакция СНиП II-25-80. Деревянные конструкции. Нормы проектирования [Текст]: введ. в

действие с 20.05.2011. - Москва: Минрегион России, ОАО ЦПП, 2010. – 87 с.

2.СП 20.13330.2011. Нагрузки и воздействия. Актуализированная редакция СНиП

2.01.07-85* [Текст]: введ. в действие с 20.05.2011. - Москва: Минрегион России,

ОАО ЦПП, 2010. – 80 с.

3.Проектирование и расчет деревянных конструкций [Текст]: справочник / под ред. И.М. Гриня. – Липецк: ООО Интеграл, 2005. – 240 с.

4.Конструкции из дерева и пластмасс [Текст]: учеб. пособие для студ. вузов /

Г.Н. Зубарев, В.М. Головина [и др.] – 4-е изд. - Москва: Академия, 2006. - 304 с.

5.СП 63.13330.2012 Актуализированная редакция СНиП 52-01-2003. Бетонные и железобетонные конструкции [Текст]. – введ. 2013 – 01– 01. – Москва: Минрегион России, ФАУ «ФЦС», 2012. – 155 с.

6.СТО-13-2011. Студенческие работы. Общие требования к оформлению [Текст].

– введ. 2011 – 10– 01. – Липецк: Издательство ЛГТУ, 2011. – 32 с.

7.ГОСТ Р 21.1101-2013 Основные требования к проектной и рабочей документа-

ции [Текст]. – Введ. 2014 – 01– 01. – Москва: Стандариинформ, 2013. – 56 с.

8. ГОСТ 21.501-2011 Правила выполнения рабочей документации архитектурных и конструктивных решений [Текст]. Введ. 2013–05–01.–Москва: Стандартинформ,

27

2013. – 45 с.
