Текстовые документы и надписи на чертежах (120

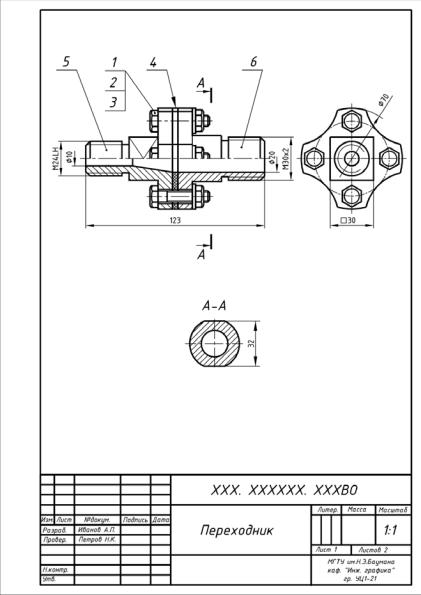

Ðèñ. 12. Пример чертежа общего вида

21

ПРАВИЛА ВЫПОЛНЕНИЯ НА ЧЕРТЕЖАХ НАДПИСЕЙ, ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ И ТАБЛИЦ

Кроме изображений и размеров предмета чертеж может содержать текстовую часть, в общем случае состоящую из технических требований, технических характеристик, таблиц и поясняющих надписей.

Текстовую часть, надписи и таблицы включают в чертеж в тех случаях, когда содержащиеся в них данные, указания и разъяснения нецелесообразно или невозможно выразить графически или условными обозначениями. Содержание текста и надписей должно быть кратким и точным. В надписях на чертежах не должно быть сокращений слов, за исключением общепринятых и установленных в стандартах (ГОСТ 2.316–68).

Текст на поле чертежа, таблицы, надписи с обозначением изображений, а также надписи, связанные непосредственно с изображением, как правило, располагают параллельно основной надписи чертежа. Около изображений на полках линий-выносок наносят только краткие надписи, относящиеся непосредственно к изображению предмета, например, указания о количестве конструктивных элементов (отверстий, фасок и т. п.), если они не внесены в таблицу. Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, расположенных над полкой ли- нии-выноски и под ней (рис. 13, à).

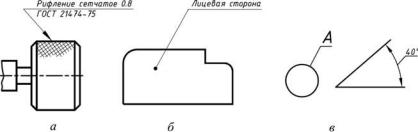

Ðèñ. 13. Примеры выполнения линий-выносок на чертежах:

à – от линий видимого и невидимого контура; á – при пересечении линий контура и без указания на какую-либо линию контура; â – другие случаи выполнения ли- ний-выносок

22

Линию-выноску, отводимую от линии видимого или невидимого контура, заканчивают стрелкой (рис. 13, à). Линию-выноску, пересекающую контур изображения и не отводимую от какой-либо линии, заканчивают точкой (рис. 13, á). На конце линий-выносок, отводимых от всех других линий, не должно быть стрелок (рис. 13, â).

Линии-выноски не должны: пересекаться между собой, пересекать выносные и размерные линии, быть параллельными линиям штриховки. Допускается проводить линию-выноску с одним изломом (рис. 14), а также проводить от одной линии-выноски несколько полок (рис. 15).

В соответствии с ГОСТ 2.401–68 … ГОСТ 2.418–68, чертежи некоторых изделий должны содержать таблицы параметров, располагаемые в правом верхнем углу формата.

Ðèñ. 16. Пример упрощенной таблицы параметров зубчатого колеса

23

Форма и содержание таблиц определяется соответствующими стандартами в зависимости от вида детали. К таким деталям относятся, например, зубчатые колеса, рейки, оптические линзы и т. п. На рис. 16 дан пример упрощенной таблицы параметров зубчатого колеса.

Все другие таблицы размещают на свободном месте поля чертежа справа от изображения или ниже его и выполняют по изложен-

Ðèñ. 17. Пример таблицы параметров изделий на групповом чертеже

ным выше правилам. Например, при выполнении групповых чертежей для деталей одинаковой формы, но отличающихся размерами или материалом, таблица с отличающимися параметрами помещается на свободном поле чертежа, не касаясь рамки чертежа или основной надписи. Пример такой таблицы приведен на рис. 17.

Текстовую часть, помещенную на поле чертежа, располагают над основной надписью или над спецификацией, если последняя совмещена со сборочным чертежом. Заголовок «Технические требования» не пишут (см. рис. 9).

Технические требования на чертеже излагают, группируя вместе однородные и близкие по своему характеру требования, например, требования, предъявляемые к материалу, качеству поверхностей, предельные отклонения размеров и т. п. Пункты технических требований должны иметь сквозную нумерацию. Каждый пункт записывают с новой строки.

Чертежи некоторых видов изделий включают в себя ряд обязательных технических требований. К таким изделиям относятся, например, пружины (ГОСТ 2.401–68).

Студенты младших курсов не имеют достаточных знаний по технологии и точности изготовления деталей, поэтому в работах, выполняемых при изучении курса «Инженерная графика», техниче- ские требования даются в сокращенном варианте.

24

Если необходимо указать техническую характеристику изделия, ее размещают отдельно от технических требований, с самостоятельной нумерацией пунктов на свободном поле чертежа под заголовком «Техническая характеристика». При этом над техническими требованиями помещают заголовок «Технические требования». Оба заголовка не подчеркивают (см. рис. 8).

При выполнении чертежей на двух и более листах текстовую часть размещают только на первом листе независимо от того, на каких листах находятся изображения, к которым относятся данные указания. Надписи, относящиеся к отдельным элементам предмета и наносимые на полках линий-выносок, помещают на тех изображениях, где они наиболее необходимы для удобства чтения чертежа.

Для обозначения на чертеже изображений (видов, разрезов, се- чений) и других элементов изделия применяют прописные буквы русского алфавита (за исключением Й, О, Х, Ъ, Ы, Ь) в алфавитном порядке. Предпочтительно обозначать сначала изображения. Направление взгляда указывают стрелкой, большей, чем стрелки размерных линий (рис. 18). Размер шрифта должен быть больше размера цифр размерных чисел примерно в два раза. Буквенные обозначе- ния не подчеркивают.

Ðèñ. 18. Пример обозначения положения секущей плоскости на чертеже

Масштаб изображения на чертеже, отличающийся от указанного в основной надписи, проставляют в скобках непосредственно после надписи, относящейся к изображению, например, А–А (2:1); Б (5:1).

Перечень стандартов, применяемых при оформлении текстовой документации и надписей на чертежах, приведен в приложении.

Приложение

Перечень стандартов ЕСКД, используемых при оформлении текстовой документации и надписей на чертежах

ЕСКД. ОСНОВНЫЕ ПОЛОЖЕНИЯ ГОСТ 2.102 68 Виды и комплектность конструкторских доку-

ГОСТ 2.113 75 Групповые и базовые конструкторские документы

ГОСТ 2.114 70 Технические условия. Правила построения, из-

ГОСТ 2.201–80 Обозначение изделий и конструкторских доку-

ЕСКД. ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ РАЗЛИЧНЫХ ИЗДЕЛИЙ

ГОСТ 2.401–68 Правила выполнения чертежей пружин ГОСТ 2.403–68 Правила выполнения рабочих чертежей цилин-

дрических зубчатых колес ГОСТ 2.404–68 Правила выполнения рабочих чертежей зубча-

тых реек ГОСТ 2.405–68 Правила выполнения рабочих чертежей кони-

ческих зубчатых колес

26

ГОСТ 2.406–68 Правила выполнения рабочих чертежей цилиндрических червяков и червячных колес

ГОСТ 2.407–68 Правила выполнения рабочих чертежей червяков и колес червячных глобоидных передач

ГОСТ 2.408–68 Правила выполнения рабочих чертежей звездо- чек приводных роликовых и втулочных цепей ГОСТ 2.409–68 Правила выполнения чертежей зубчатых (шли-

цевых) соединений ГОСТ 2.412–68 Правила выполнения чертежей и схем оптиче-

ских изделий

ЛИТЕРАТУРА

1.ЕСКД. Основные положения. М.: Изд-во стандартов, 1984.

2.ЕСКД. Общие правила выполнения чертежей. М.: Изд-во стандартов, 1984.

3.ЕСКД. Правила выполнения чертежей различных изделий. М.: Изд-во стандартов, 1984.

4.Иванова Т.М., Лазарева Н.Л., Лунина И.Н. Оформление конструкторской документации к оптическим изделиям: Метод. указания. Ч. 2. М.: Èçä-âî МГТУ им. Н.Э. Баумана, 2005.

5.Левицкий В.С. Машиностроительное черчение и автоматизация выполнения чертежей. М.: Высш. шк., 2003.

6.Марков В.М., Новоселова Л.В., Сурова А.И. Выполнение чертежа общего вида сборочной единицы: Метод. указания. М.: Èçä-âî МГТУ им. Н.Э. Баумана, 1994.

7.Машиностроительное черчение / Под ред. Г.П. Вяткина. М.: Машиностроение, 1985.
