ВВЕДЕНИЕ

Конструкторские документы определяют состав и устройство изделия и содержат необходимые данные для его разработки, изготовления, контроля качества, эксплуатации и ремонта.

К конструкторским документам относят графические (например, чертеж детали, чертеж общего вида, сборочный чертеж и т. п.) и текстовые документы (например, спецификацию, пояснительную записку и т. п.).

Правила выполнения различных текстовых документов регламентируются соответствующими государственными стандартами.

В предлагаемом учебном пособии рассматриваются основные правила составления текстовых конструкторских документов, а также некоторые особенности их выполнения в учебных условиях.

Учебное пособие может быть использовано студентами, изу- чающими курс инженерной графики, и студентами старших курсов, выполняющими курсовые и дипломные работы.

ОБЩИЕ ТРЕБОВАНИЯ

ÊТЕКСТОВЫМ ДОКУМЕНТАМ

Âпроцессе обучения студенты сталкиваются с необходимостью составления ряда текстовых документов и выполнения различных надписей на чертежах. При этом необходимо соблюдать правила, регламентируемые государственными стандартами.

Общие требования к выполнению текстовых документов устанавливает ГОСТ 2.105–95.

Текстовые документы подразделяются на документы, содержащие в основном сплошной текст (технические условия, технические описания, паспорта, расчеты, пояснительные записки, инструкции

3

и т. п.), и документы, содержащие текст, разбитый на графы (спецификации, ведомости, таблицы и т. п.). Каждый из этих документов, как правило, выполняется на листах формата А4 по форме, установленной для него соответствующим стандартом.

Текстовые документы выполняют одним из следующих способов:

•типографским – в соответствии с требованиями, предъявляемыми к изданиям, изготовляемым типографским способом;

•рукописным – основным чертежным шрифтом по ГОСТ 2.304–81 с высотой букв и цифр не менее 2,5 мм;

•с применением графических печатающих устройств (особенности выполнения приведены в соответствующих стандартах).

В любом случае страницы текста должны соответствовать следующим требованиям:

•расстояние от внутренней рамки формата до границ текста следует оставлять: в начале строки – не менее 5 мм, в конце строки − не менее 3 мм;

•расстояние от верхней или нижней строки текста до верхней или нижней линий внутренней рамки формата должно быть не менее 10 мм;

•абзацы в тексте должны начинаться с отступа 15...17 мм. Текст документа должен быть кратким, четким и не допускать

различных толкований. Не допускается применение сокращений слов, кроме установленных правилами русской орфографии и стандартами. Буквенные и графические обозначения величин также должны соответствовать стандартам. Не допускается использовать в тексте математические знаки без цифр, например: = (равно), знаки ¹ (номер) и % (процент), а также применять для одного и того же понятия различные научно-технические термины (синонимы) и иностранные термины при наличии равнозначных в русском языке.

Текстовые документы при необходимости разделяют на разделы и подразделы. Разделы должны иметь порядковые номера в пределах всего документа, обозначенные арабскими цифрами с точкой. Подразделы должны иметь номера в пределах каждого раздела.

В конце подраздела также ставят точку.

1.1. 1.2. Номера пунктов первого раздела документа

1.3.

4

2.1. 2.2. Номера пунктов второго раздела документа

2.3.

Наименования разделов и подразделов должны быть краткими. Наименования разделов записывают в виде заголовков (по центру относительно текста) прописными буквами. Наименования подразделов записывают в виде заголовков (с абзаца) строчными буквами (кроме первой прописной).

Расстояние между заголовком и текстом при выполнении документа машинописным способом должно быть равно 3–4 интервалам, при выполнении рукописным способом – 2 интервала.

Если текст сопровождается иллюстрациями, их количество должно быть достаточным для пояснения излагаемого текста. Иллюстрации могут быть расположены как по тексту документа (возможно ближе к соответствующим частям текста), так и в конце него или даны в приложении. Нумеруются они в пределах раздела арабскими цифрами. Номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой, например: Рис. 1.1, Рис. 1.2. Так же нумеруются формулы, если они встречаются в тексте. Номер указывают с правой стороны листа на уровне формулы в круглых скобках, например:

Допускается сквозная нумерация иллюстраций и формул в пределах всего документа. Иллюстрации при необходимости могут иметь наименования и поясняющие данные (подстрочный текст). Наименование помещают над иллюстрацией, поясняющие данные − под ней. Номер иллюстрации помещают ниже поясняющих данных.

ТИТУЛЬНЫЙ ЛИСТ

Текстовые документы, чертежи и эскизы, как правило, комплектуют в альбом, первым листом которого является титульный лист. Его выполняют на листе формата А4, который, в соответствии с ГОСТ 2.105–95, разделен на несколько полей, как показано на рис. 1:

5

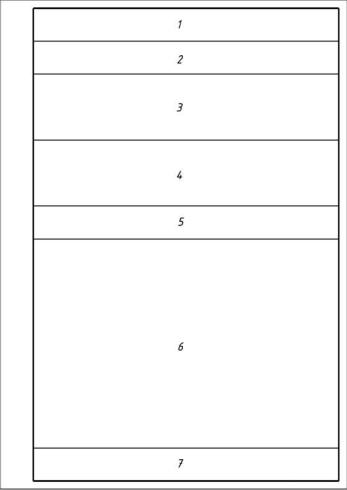

Ðèñ. 1. Форма выполнения титульного листа альбома чертежей

ïîëå 1 −наименование министерства или ведомства, в систему которого входит организация, разрабатывающая данный документ;

поле 2 – для специальных отметок;

ïîëå 3 −грифы согласования и утверждения соответствующих организаций;

ïîëå 4 − наименование изделия (крупным шрифтом) и документа, на который составляют титульный лист;

6

ïîëå 5 − обозначение документа (крупным шрифтом); поле 6 − подписи разработчиков документа;

ïîëå 7 − год издания документа (без указания «год» или «г.»). В курсе «Инженерная графика» студенты выполняют эскизы де-

талей сборочной единицы, объединяя их в альбом. Титульный лист для альбома учебных чертежей имеет упрощенную форму, так как заполняются не все поля листа. Пример выполнения титульного листа такого альбома с соответствующими рекомендациями приведен на рис. 2.

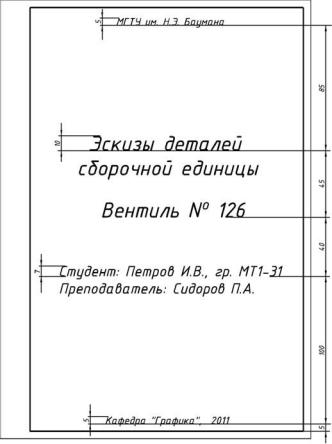

Ðèñ. 2. Пример выполнения титульного листа для альбома учебных чертежей

7

ОСНОВНЫЕ НАДПИСИ

Оформление всех видов конструкторских документов, предусмотренных стандартами ЕСКД, начинается с заполнения основных надписей.

ГОСТ 2.104–2006 устанавливает формы, размеры и порядок заполнения основных надписей в графических и текстовых документах. На рис. 3, à показаны форма и размеры основной надписи для чертежей и схем, на рис. 3, á – основная надпись для первого листа текстовых документов, на рис. 3, â – основная надпись для последующих листов графических и текстовых документов.

Основные надписи выполняются сплошными основными и сплошными тонкими линиями (по ГОСТ 2.303–68) и заполняются чертежным шрифтом (по ГОСТ 2.304–81). Располагаются они в правом нижнем углу конструкторского документа. На листах формата А4 основную надпись располагают только вдоль короткой стороны листа.

Поля основных надписей разделены на графы, номера которых даны в скобках.

В графах указывают:

âграфе1 – наименование изделия. Оно записывается в именительном падеже, должно быть кратким и соответствовать принятой терминологии. В наименовании, состоящем из нескольких слов, на первом месте помещают имя существительное, например, «Колесо зубчатое»;

âграфе 2 – обозначение документа (по ГОСТ 2.201–80);

âграфе 3 – обозначение материала детали (графу заполняют только на эскизах и чертежах деталей);

âграфе 4 – литеру, присвоенную данному документу по ГОСТ 2.103–68;

âграфе 5 – массу изделия в килограммах без указания единиц измерения. Допускается указывать массу в других единицах с указанием их, например 0,25 т;

âграфе 6 – масштаб (проставляется в соответствии с ГОСТ 2.302–68);

âграфе 7 – порядковый номер листа. На документах, состоящих из одного листа, графу не заполняют;

âграфе 8 – общее количество листов документа. Графу заполняют только на первом листе;

8

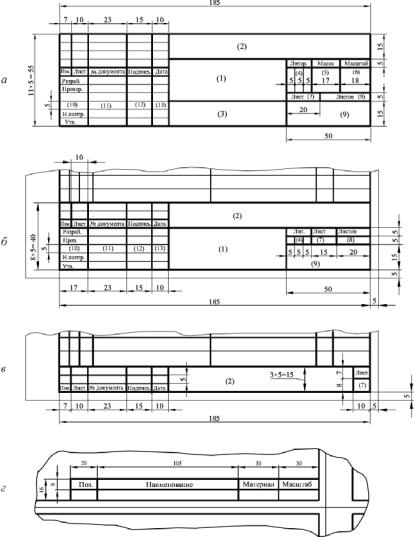

Ðèñ. 3. Форма и размеры основных надписей:

à – для чертежей и схем; á – для первого листа текстовых документов; â – для последующих листов текстовых документов; ã – для учебных чертежей деталей

9

âграфе 9 – наименование предприятия, выпускающего доку-

ìåíò;

âграфе 10 – характер работы, выполняемой лицом, подписывающим документ;

âграфе 11 – фамилии лиц, подписывающих документ;

âграфе 12 – подписи лиц, фамилии которых указаны в графе 11;

âграфе 13 – дату подписания документа.

В учебных чертежах, выполняемых студентами в курсе «Инженерная графика», графы 2, 4 и 5 не заполняют. В графе 9 указывают данные об учебном заведении, кафедре и группе. Примеры заполнения основных надписей приведены в разделе «Спецификция» данного учебного пособия.

При выполнении студентами задания на деталирование сбороч- ной единицы допускается компоновка чертежей отдельных деталей, выполненных на различных форматах, на одном листе формата А1. При этом нижний правый формат должен быть не меньше формата А4 и содержать две основные надписи: основную надпись, соответствующую рис. 3, à (в графе 1 указывают название сборочной единицы, к которой относятся данные чертежи), и упрощенную основную надпись (рис. 3, ã), содержащую сведения об изображенной на этом формате детали. На всех остальных форматах данного листа помещают только упрощенные основные надписи.

ОБЩИЕ ПРАВИЛА СОСТАВЛЕНИЯ ТАБЛИЦ

В текстовых и графических документах сведения небольшого объема, относящиеся к отдельным вариантам разрабатываемого изделия, рекомендуется оформлять в виде таблиц.

Общий принцип построения таблиц поясняется на рис. 4. Таблица может иметь заголовок, который следует выполнять

строчными буквами (кроме первой прописной) и помещать над таблицей посередине. Заголовок должен быть кратким и полностью отражать содержание таблицы.

Заголовки граф таблицы начинают с прописных букв, а подзаголовки − со строчных, если они составляют одно предложение с заголовком. Подзаголовки, имеющие самостоятельное значение, пишут
