Стрельба из пневматической винтовки Учебное пособие
..pdfМИНИСТЕРСТВО ЗДРАВООХРАНЕНИЯ РЕСПУБЛИКИ КАЗАХСТАН
КАРАГАНДИНСКИЙ ГОСУДАРСТВЕННЫЙ МЕДИЦИНСКИЙ УНИВЕРСИТЕТ
МЕДИЦИНСКИЙ КОЛЛЕДЖ
Г.П. Атаманская, Е.А. Райнгардт
"Стрельба из пневматичеcкой винтовки"
учебное пособие
Караганда 2010 г.
УДК 799.3 ББК 75
зА 92
Р18
РЕЦЕНЗЕНТЫ:
А.В. Климов - заведующий кафедрой физического воспитания КГМУ Н.С. Латыпов - преподаватель-организатор НВП, майор запаса С.Б. Безгачев - заслуженный тренер РК, мастер спорта СССРЮ
тренер высшей категории по президентскому многоборью, военному полеатлону.
А-92 Атаманская Г.П.
Р-18 Райнгардт Е.А. "Стрельба из пневматической винтовки"
Учебное пособие. Караганда 2010 г – 28 с
ББК 75
Учебное пособие составлено в соответствии с Типовой программой по дисциплине "Физическая культура". Цель пособия - обучение овладению навыком стрельбы из пневматической винтовки.
Учебное пособие обсуждено и одобрено на заседании Методического совета медицинского колледжа при КГМУ.
Протокол № 9 от 28 апреля 2010 г.
Утверждено и рекомендовано к изданию учёного совета КГМУ Протокол №10 от 27 мая 2010г.
© Г.П. Атаманская., Е.А. Райнгардт, 2010 г.
Предисловие
Оружие, и особенно стрельба из него, всегда вызывает живой интерес у молодежи. Поэтому огневая подготовка, включая изучение устройства и действия стрелкового оружия, отработку приемов и правил стрельбы из него, обычно является одним из любимых предметов.
С первого взгляда стрельба мало чем напоминает спорт в общем понимании данного слова: неподвижная изготовка, почти неприметные, редкие, скупые движения и снова неподвижность. Как все это далеко от захватывающей динамики спортивной борьбы! И, тем не менее, стрельба – это спорт.
Стрельба способствует воспитанию важнейших физических и морально-волевых качеств. По массовости она давно обогнала лыжи, футбол, волейбол и заняла второе (после легкой атлетики) место среди всех видов спорта, культивируемых в нашей стране. Ею регулярно занимается около 6 миллионов человек. С самого зарождения спортивная стрельба была включена в программу Олимпийских игр.
Истоки спортивной стрельбы восходят к XV веку. Известно, что первые соревнования по стрелковому спорту состоялись в Швейцарии в 1471 году. Вскоре их стали проводить и в других странах Европы, но наиболее бурно стрелковый спорт начал развиваться к концу XIX века. Деятельность образовывающихся стрелковых обществ и союзов рассматривалась тогда в первую очередь как средство подготовки резервов для армии. Поэтому большинство правительств стран Европы поддерживали и финансировали различные стрелковые организации и поощряли их создание и развитие.
На пороге XX века, когда в Италии, Дании, Швеции, не говоря уже о более крупных странах, насчитывалось по нескольку сотен стрелковых обществ, объединяющих тысячи стрелков, в России их были единицы. Первый публичный тир в Петербурге удалось открыть лишь в 1851 г. Затем при Российском атлетическом обществе была организована стрелковая
3
секция. Вскоре состоялись первые состязания.
Дальнейшим стимулом в развитии стрелкового спорта явилось введение в действие первого комплекса "Готов к труду и обороне СССР"
(ГТО). При сдаче норм на значок, как обязательный вид, входила и стрельба. В это же время был учрежден специальный значок "Ворошиловский стрелок", которым награждались лица, выполнившие определенные нормативы. Все эти мероприятия позволили охватить стрелковым спортом широчайшие слои населения, особенно молодежь. И если в соревнованиях 1923 г. участвовало всего 80 человек, то только в финале Всесоюзной комсомольской сортивно-стрелковой спартакиады 1934г. приняло участие 677 стрелков.
Весомый вклад в пропаганду военно-прикладных видов спорта, в том числе и стрелкового, внесла центральная периодическая печать. На страницах газет была развернута кампания за овладение основами оборонных знаний. Регулярно печатались репортажи с мест о проводимых соревнованиях и иных событий в стрелковом спорте.
4
I Оборудование комнатного тира
Оборудование комнатного тира рекомендуется начинать с изготовления пулеулавливателей. Двухщитовые пулеулавливатели отвечают всем правилам безопасности стрельбы, изготавливаются из подручных материалов, просты и надежны. Их можно использовать как настенные для подвески на стенд или как переносные для установки на какую-либо подставку.
Предлагается следующая конструкция двухщитового пулеулавливателя (рис. 1). Деревянный каркас изготавливается из четырех продольных реек 4, скрепляемых с боковыми щитами 2. Внутри закрепляется согнутая пластина из листовой стали толщиной 1,5…2 мм. Можно использовать бывшую в употреблении кровельную сталь толщиной 0,6…0,8 мм. Одна часть этой пластины из листовой стали образует вдоль пулеулавливателя отражатель пуль 5, наклоненный вниз под углом 45° к траектории полета пуль 13. Другая часть этой пластины закрепляется горизонтально, образуя дно 6 пулеулавливателя.
Верт
5

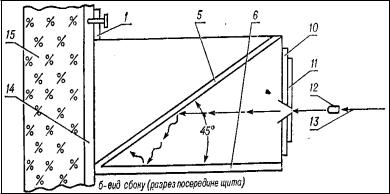

(Рис.1. Двухщитовой пулеулавливатель для стрельбы из пневматических винтовок:
а – вид спереди; б – вид сбоку (разрез посередине щита); 1 – подвеска (2 шт.); 2 – боковой щит 2 шт.);
3 – ленточная резинка (3 шт.); 4 – продольные рейки (4 шт.); 5 – отражатель пуль (листовая сталь);
6 –дно (листовая сталь); 7 – вертикальная планка; 8 – линия сгиба листовой стали; 9 – защитная отражательная планка (сечение – прямоугольный треугольник, 7 шт.); 10 – картонка;
11 – мишень; 12 – пуля; 13 – траектория полета пули; 14 – доска; 15 – стена
Вертикальная планка 7 повышает жесткость конструкции пулеулавливателя и делит его на две части. Передние торцы боковых щитов, передние грани вертикальной планки и продольных передних реек каркаса оказываются перпендикулярными к траектории полета пуль. При попадании пуль в эти элементы конструкции может получиться рикошет в сторону стрелков. Для безопасности стрельбы и продления срока службы пулеулавливателя надо прибить на указанные элементы конструкции защитные отражательные планки 9 с сечением прямоугольного треугольника таким образом, чтобы пули отражались вниз и в сторону, где нет окон. Размеры этих защитных отражательных планок должны соответствовать конструкции пулеулавливателя, чтобы закрыть все опасные грани. Поверх вертикальных защитных отражательных планок передних торцов боковых щитов и вертикальной планки прибиваются ленточные резинки 3, под которые перед стрельбой вставляются де картонки 10 размером около 550*350 мм с заранее наклеенными на них 2 – 6 мишенями 11. Получается
6
два щита. Такая конструкция пулеулавливателя обеспечивает точность подсчета выбитых очков и ускоряет процесс замены использованных мишеней.
Пули, попавшие в пулеулавливатель, пробивают картонку с мишенью, ударяются в стальной отражатель пуль, рикошетируют от него вниз – вперед и ударяются в стальное дно пулеулавливателя, от него летят вверх обратно в отражатель и теряют при этом всю свою энергию.
Не все пули попадают в пулеулавливатель, особенно когда стреляют начинающие стрелки. Промахи бывают из-за ошибок в прицеливании, неправильного удержания стрелком винтовки во время выстрела, по причине плохой подготовки винтовок к стрельбе, а также из-за дефектных пуль. Устранять эти ошибки необходимо дополнительным изучением явления выстрела и правил стрельбы, а самое главное – практической стрельбой.
Не попавшие в пулеулавливатель пули ударяются о стену, рикошетируют и летят обратно в стреляющих. Удар этих пуль может повредить кожу лица или глаза. Опыт стрельбы показал, что пули пневматической винтовки достаточно сильно отскакивают от стен из различных материалов. Щиты из досок, фанеры, древесностружечных плит и т.п. не помогают – возможность рикошета остается. А от остальных щитов могут отлетать осколки пуль, поскольку различные примеси придают им хрупкость.
Предлагается пулеулавливающая стена (рис. 2), полностью исключающая предпосылки к несчастным случаям из-за рикошета пуль или их осколков. Вокруг пулеулавливателей на всю стену или ее часть набиваются по вертикали и по горизонтали деревянные рейки 1 сечением примерно 50*50 мм. Расстояние между рейками
7

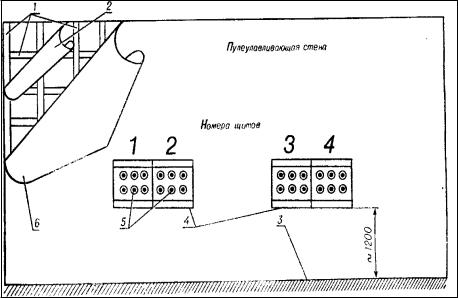

Рис. 2. Общий вид оборудования стены линии мишеней в комнатном тире для стрельбы из пневматических винтовок:1 – деревянные рейки; 2 – первый слой линолеума; 3 – уровень пола; 4 – пулеулавливатель; 5 – мишени; 6 – второй слой линолеума.
около 1 м. Между рейками на стене закрепляется с помощью клея или гвоздей пенопласт или ветошь. К рейкам сверху прибивается эластичный линолеум 2.
Для полной гарантии улавливания пуль надо к первому слою линолеума прибить вторые рейки, а сверху еще один слой линолеума 6, покрыв его неяркой тканью. Над щитами для мишеней пулеулавливателей на ткани надписываются большие номера щитов.
Пробив линолеум, пули теряют энергию и застревают в пенопласте. Задерживанию пуль в этом покрытии способствует и эластичность линолеума
– пробитые пулями отверстия затягиваются. Такое покрытие стены вокруг пулеулавливателей дает полную гарантию улавливания пуль при стрельбе из пневматических винтовок.
8
II Меры безопасности
Линия мишеней оборудуется только на глухой стене, где нет дверей и окон. На входной двери тира обязательно надо сделать прочный внутренний запор.
Недопустимо пренебрежительное, легкомысленное обращение с пневматическими винтовками. Это может привести к трагическим последствиям. Пули выбрасываются из ствола со скоростью 140…180 м/с и летят на расстояние до 150 м. Поэтому необходимо строго соблюдать все меры безопасности, как и при стрельбе из огнестрельного оружия. Перед каждой стрельбой обязательно проводить наружный осмотр винтовок и подтягивать крепежные винты.
Запрещается:
Брать и заряжать винтовку без команды руководителя стрельбы. Прицеливаться и направлять даже незаряженную винтовку на людей,
в сторону и в тыл.
Трогать спусковой крючок до прицеливания и после стрельбы. Оставлять заряженную винтовку без присмотра.
Выносить заряженную винтовку с огневого рубежа. Хранить винтовку в заряженном состоянии. Шуметь и отвлекаться в тире.
Находиться на огневом рубеже посторонним.
9
Стрелок обязан:
Выполнять все команды руководителя стрельбы.
Держать даже незаряженную винтовку только стволом в направлении стрельбы, за исключением транспортировки и ремонта винтовки.
Стрелять только после команды "ОГОНЬ" и до команды "ОТБОЙ" или "ПРЕКРАТИТЬ СТРЕЛЬБУ".
О неисправности винтовки докладывать руководителю стрельбы. Прекратить стрельбу при появлении в огневой зоне человека. После стрельбы убедиться, что винтовка разряжена.
Бережно относиться к винтовке.
Рекомендуется указанные меры безопасности изобразить в виде многокрасочного переносного плаката, наклеенного на картон, и вывешивать в месте ожидания стрельбы для напоминания очередным стрелкам.
Рекомендуется указанные правила выполнения стрельбы из пневматических винтовок отобразить на стенде и вывешивать его в месте ожидания стрельбы для изучения и повторения стрелкам очередных смен.
III Подготовка стрелка
Для достижения высоких и стабильных результатов в пулевой стрельбе стрелки должны иметь всестороннюю подготовку, включающую общую и специальную физическую, техническую, теоретическую и психологическую подготовку.
Общефизическая подготовка стрелка – это основа для будущих высоких результатов в пулевой стрельбе. Чем лучше общефизическая подготовка стрелка, тем быстрее он овладеет техникой меткого выстрела, станет мастером пулевой стрельбы.
10
