ОПРЕДЕЛЕНИЕ АССОРТИМЕНТА И КОНСТРУКЦИИ ШВЕЙНОГО ИЗДЕЛИЯ
Методические указания
Казань Издательство КНИТУ
2017
УДК 687.1 (07) ББК 37.24 я 7
О-62
Печатаются по решению методической комиссии института технологий легкой промышленности, моды и дизайна
Рецензенты:
канд. пед. наук, доц. О. Е. Гаврилова канд. техн. наук, доц. Е. В. Слепнева
Составители:
ст. преп. Е. Ю. Семенова ст. преп. Р. Г. Миннебаева
Определение ассортимента и конструкции швейного изделия : О-62 методические указания / сост. : Е. Ю. Семенова, Р. Г. Миннибаева; Минобрнауки России, Казан. нац. исслед. технол. ун-т. – Казань :
Изд-во КНИТУ, 2017. – 20 с.
Содержат рекомендации по выполнению лабораторной работы по определению ассортимента и конструкции швейных изделий.
Предназначены для бакалавров направления подготовки 43.03.01 «Сервис», изучающих дисциплину «Технологические процессы в сервисе».
Подготовлены на кафедре моды и технологий.
УДК 687.1 (07) ББК 37.24 я 7
2
Введение
Первоочередной задачей отраслей легкой промышленности, занятых производством товаров для населения, является значительное улучшение их качества, повышение технического и эстетического уровня, надежности в эксплуатации.
Эти задачи можно выполнять за счет целого комплекса мероприятий:
-развития и улучшения ассортимента швейных материалов;
-улучшения процессов моделирования, конструирования
изделий;
-широкого применения машинных способов обработки и сборки деталей и узлов изделий;
-использования различных клеевых материалов, упрощения обработки отдельных узлов изделия.
Настоящие методические указания предназначены для бакалавров направления подготовки 43.03.01 «Сервис» и предусматривают изучение и ознакомление с классификацией и ассортиментом изделий в соответствии с требованиями Общероссийского классификатора продукции (ОКП).
Лабораторная работа
Определение ассортимента и конструкции швейного изделия
Цель работы: изучение ассортимента и конструкции швейных изделий.
План работы:
1.Изучить ассортимент швейных изделий с учетом требований, предъявляемых к одежде.
2.Ознакомиться с основными признаками классификации одежды.
3.Ознакомиться с элементами, составляющими конструкцию изделия и срезами конструктивных линий основных деталей изделия.
4.Для заданного ассортимента определить вид изделия по
различным ступеням классификации и указать его
3
классификационные характеристики, изучить конструкцию изделия и его элементы
5. Оформить вывод по работе.
1. Общие сведения
Одежда является комплексным изделием, так как она состоит из комплекса предметов, используемых человеком одновременно для украшения и защиты тела от воздействий окружающей среды. В связи с этим к одежде предъявляются различные требования, которые можно подразделить на две группы:
-требования, направленные на формирование потребительских свойств и качеств одежды;
-промышленно-экономические требования, направленные на обеспечение высокого качества изготовления одежды при минимальных трудовых и материальных затратах.
Потребительские свойства одежды определяются гигиеническими, эксплуатационными и эстетическими требованиями; промышленно-экономические — ее экономичностью и технологичностью.
С классификацией швейных изделий студенты знакомятся по рекомендуемой литературе и методическим указаниям; затем выполняют общую структурную схему классификации по классификационным признакам, пользуясь Общероссийским классификатором (ОКП), входящим в состав Единой системы классификации и кодирования технико-экономической и социальной информации (ЕСКК) Российской Федерации.
ОКП представляет собой систематизированный свод кодов и наименований группировок продукции, построенных по иерархической схеме. Классификатор может быть использован при решении каталогизации и систематизации продукции по важнейшим техникоэкономическим признакам, при сертификации продукции, для статистического анализа производства, структуризации промышленноэкономической информации по видам выпускаемой предприятиями продукции с целью проведения маркетинговых и научных исследований.
ОКП предусматривает пятиступенчатую иерархическую классификацию с цифровой десятичной системой кодирования:
4
XX ХХХХ XX ХХХО XX ХХО XX ХОО XX ООО
Вид Подгруппа Группа Подкласс Класс
На каждой ступени классификации деление осуществлено, но наиболее значимым техническим и экономическим классификационным признакам.
На первой ступени классификации располагаются классы продукций (XX 000), на второй — подклассы (XX Х000), на третьей— группы (XX XX00), на четвертой — подгруппы (XX ХХХО) и на пятой
— виды продукции (XX ХХХХ).
Коды группировок со второй по пятую дополнены нулями до шести разрядов и записываются с интервалом между вторым и третьим разрядами.
Классификация продукции в ОКП может быть завершена па третьей, четвертой иди пятой ступенях классификационного деления.
Для классификации продукции швейной промышленности в Общероссийском классификаторе продукции ОК-005—93 выделен самостоятельный класс под номером 850000 «Изделия швейные».
Каждая позиция классификатора содержит шестизначный цифровой код, однозначное контрольное число (КЧ) и наименование группировки продукции. Часть классификатора представлена в приложении А.
При записи отдельных наименований классификационных группировок используют сокращенную форму записи с заменой лексических элементов графическими, опуская начальную часть полного наименования. Предшествующее наименование иди его часть, соответствующую опускаемой части сокращенного наименования, определяют косой чертой, например:
851 150 6 Пальто и полупальто из шерстяных тканей /
851152 7 — женские
851154 8 — для девочек школьного возраста
851151 1 — мужские
85115 2 — для мальчиков школьного возраста В целях единообразного понимания специалистами отдельных
слов в составе наименования позиции ОКИ могут включать пояснения, которые приводятся непосредственно под наименованием позиции, к которой они относятся, например:
5
851140 1 Пальто и полупальто из искусственных кож / пояснение: без пленочных
По классификатору можно зашифровать любой вид одежды, подразделяя конкретные характеристики швейных изделий по низшим ступеням классификации.
Конструкция одежды определяется формой и количеством деталей, строением и расположением ее швов и узлов.
Под конструкцией понимается внешний вид и объемно-про- странственная форма одежды, характер членения ее на конструктивные пояса (части), конфигурация и размеры составных частей, способы соединения этих частей в единое целое с учетом свойств материалов, из которых изготовлена одежда.
Несмотря на большое разнообразие конструкций изделий, последние имеют много общего, так как состоят из одних и тех же конструктивных элементов: деталей, швов и строчек. Количество деталей в изделии может колебаться от 5 до 40.
К деталям одежды относятся детали из основного материала, подкладки и прокладки. Наиболее разнообразны по конструкции детали из основного материала.
В целом детали одежды можно разделить на две группы:
1)определяющие объемно-пространственную форму изделия полочки, спинки, рукава, передние и задние части брюк и юбок;
2)не определяющие объемно-пространственную форму изделия, которые в свою очередь делятся на два вида:
- имеющие вспомогательное значение (обтачки, подкладка, прокладка, кромки и т.д.);
- относящиеся к конструктивно-декоративным элементам (карманы, манжеты, планки, пояса, банты и т.д.).
Детали первой группы являются основными, так как они создают форму одежды. Конструкция и объемно-пространственные формы второй группы деталей зависят от конструкции и формы основных деталей.
Конструкцию одежды определяют следующие факторы:
а) вид и назначение одежды; требования, предъявляемые к одежде данного вида;
б) силуэтная и объемно-пространственная форма, размеры и количество составных частей (деталей кроя);
в) свойства материалов, из которых изготавливается одежда; г) способы соединения составных частей одежды;
6

д) строение и расположение конструктивных швов и вытачек; е) наличие конструктивно-декоративных элементов (складок,
драпировок, рельефов, оборок и т.д.).
Конструкция одежды характеризуется ее силуэтом, покроем и формой.
Силуэт определяется основными контурами, длиной и шириной изделия, высотой и шириной плеч, положением талии и т.д. В зависимости от степени прилегания к фигуре одежда имеет силуэты (Приложение Б):
-прилегающий;
-полуприлегающий;
-прямой (с большей и меньшей степенью прилегания);
-расширенный (в форме трапеции);
-овальный.
Один и тот же силуэт может быть достигнут различным исполнением объемно-пространственных форм.

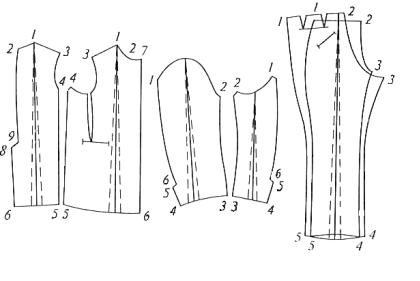

На рисунке цифрами обозначены контурные конструктивные линии основных деталей, в табл. 1 представлено их наименование.
Детали одежды
7
Таблица 1 Конструктивные линии основных деталей одежды
Деталь |
Конструктивная линия |
Деталь |
Конструктивная |
||
|
|
|
|
линия |
|
|
обозначение на рис. 1 |
наименование |
|
обозначение на рис. 1 |
наименование |
|
|
|
|
||
Полочка, |
1-2 |
Срез горловины |
Верхняя |
1-2 |
Срез оката |
спинка |
1-3 |
Плечевой срез |
и нижняя |
2-3 |
Передний срез |
|
3-5 |
Срез проймы |
части |
3-4 |
Срез низа |
|
4-5 |
Боковой срез |
рукава |
4-5 |
Срез шлицы |
|
5-6 |
Срез низа |
|
5-6 |
Срез уступа |
|
6-7 |
Срез борта |
|
1-6 |
Локтевой срез |
|
6-8 |
Срез шлицы |
|
|
|
|
2-9 |
Средний срез |
Передняя |
1-2 |
Верхний срез |
|
|
спинки |
и задняя |
2-3 |
Средний срез |
|
8-9 |
Срез уступа |
части |
3-4 |
Шаговый срез |
|
|
шлицы |
брюк |
4-5 |
Срез низа |
|
2-7 |
Срез уступа |
|
|
брюк |
|
|
лацкана |
|
1-5 |
Боковой срез |
Покрой — тип конструкции изделия, определяемый строением его рукава и проймы. Различают покрой с втачным рукавом, регланом, цельновыкроенным. Рукава изделий могут состоять из одной, двух или трех частей.
Для создания формы основных деталей изделия, решения функциональных и декоративных задач применяют различные конструктивные элементы.
Вытачки — швы, не проходящие по всей длине детали, — создают необходимую форму изделия в области груди, талии и т.д. В женской одежде вытачки играют большую декоративную роль (Приложение В).
Застежка является необходимым функциональным элементом большинства швейных изделий, позволяющим свободно надевать и
8
снимать одежду. Не менее важно и другое ее назначение — фиксировать определенный объем изделия.
С помощью воротников можно создать ту или иную силуэтную форму изделия. Как правило, объемным изделиям соответствуют широкие воротники с высокой стойкой, и наоборот, изделия малых объемов требуют воротников небольших размеров. Форму воротника определяет стойка. Отлет формирует внешний вид воротника, но часто влияет и на его форму. По конструкции воротники могут быть: отложные — стояче-отложные и плосколежащие; воротники-стойки — вертикальные и наклонные; отложные с отворотом; воротники шалью и апаш (Приложение Г).
Карманы по внешнему виду и конструкции очень разнообразны. Они играют различную роль. Чаще всего мода подчеркивает их функциональность, но иногда позволяет решать с их помощью чисто декоративные задачи. Карманы подразделяются на следующие виды: прорезные — с клапаном, листочкой, в рамку; накладные; в швах; внутренние — на подкладке, подборта или в шве соединения подкладки и подборта (Приложение Д).
Детали подкладки различных изделий обычно состоят из одинакового количества частей. Форма этих деталей зависит от формы основных деталей. С целью экономии ткани детали подкладки могут иметь надставки. В некоторых изделиях (плащах, шинелях и др.) подкладку ставят только до талии.
При изготовлении швейных изделий большое значение имеет правильный выбор направления долевой нити в деталях одежды, так как он определяет устойчивость формы деталей в процессе носки и влияет на расход материалов на единицу изделия.
Детали прокладки предназначены для увеличения упругости и устойчивости основного материала. К ним относятся: бортовая прокладка, прокладка в шлицу спинки, в рукава, в нижний воротник и др.
Каждое изделие при обработке делится на узлы. Узлом называется сборочная единица изделия, состоящая из нескольких частей или деталей, обработка и сборка которых выполняется взаимосвязанными операциями.
Изучение конструкции одежды необходимо начать с определения формы и количества деталей, строения и расположения ее швов и узлов
9
2.Порядок выполнения работы
1.Для заданного вида изделия зарисовать модель в двух проекциях (вид спереди и вид сзади). Отобразить все конструктивные линии соединения отдельных деталей, места вытачек, складок, шлиц, карманов и т.д., должны быть видны отделочные строчки и детали. Затем выполнить краткое описание модели.
2.Определить положение заданного изделия в классификаторе одежды по каждой ступени классификации и присвоить ему конкретные коды или шифры. Выполнить схему классификации по классификационным признакам, пользуясь Общероссийским классификатором (ОКП), входящим в состав Единой системы классификации и кодирования технико-экономической и социальной информации (ЕСКК) Российской Федерации.
3.Разбивают конструкцию заданного изделия на составные части — детали и узлы, выявить и схематично вычертить детали из основного материала, затем установить основные детали изделия и определить их количество. После этого определить наименование и количество узлов и установить их спецификацию, а результаты изучения конструкции представить в форме таблицы 2 и 3.
Таблица 2 Характеристика конструкции деталей и узлов изделия
Рисунок |
Конструктивная линия |
Узел |
||
детали и ее |
обозначение |
наименова- |
наименование, |
спецификация |
наименование |
на рисунке |
ние |
количество |
деталей в узле |
|
|
|
|
|
|
|
|
|
|
