Электричество и магнетизм Методические указания к лабораторным работам по физике
..pdfМИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ ДЕПАРТАМЕНТ НАУЧНО-ТЕХНОЛОГИЧЕСКОЙ ПОЛИТИКИ И ОБРАЗОВАНИЯ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
ЧЕЛЯБИНСКИЙ ГОСУДАРСТВЕННЫЙ АГРОИНЖЕНЕРНЫЙ УНИВЕРСИТЕТ
Кафедра физики
ЭЛЕКТРИЧЕСТВО И МАГНЕТИЗМ
Методические указания к лабораторным работам по физике
для бакалавров
Челябинск
2007
Методические указания к лабораторным работам по элек- тричеству и магнетизму предназначены для бакалавров, обучаю- щихся на третьем курсе.
Составители
Басарыгина Е.М. – докт. техн. наук, профессор (ЧГАУ) Нарушевич В.П. – канд. техн. наук, доцент (ЧГАУ) Никишин Ю.А. – канд. физ.-мат. наук, доцент (ЧГАУ) Гулявцев В.Н. – канд. физ.-мат. наук, доцент (ЧГАУ) Соколов И.Б. – канд. техн. наук, доцент (ЧГАУ) Тамбовцев В.С. – ст. преподаватель (ЧГАУ)
Рецензенты
Буторин В.А. – докт. техн. наук, профессор (ЧГАУ) Подзерко В.Ф. - канд. техн. наук, доцент (ЮУРГУ)
Ответственный за выпуск
Басарыгина Е.М. – зав. кафедрой физики (ЧГАУ)
Печатается по решению редакционно-издательского совета ЧГАУ.
© ФГОУ ВПО «Челябинский государственный агроинже- нерный университет», 2007.
2
Лабораторная работа №1
ИССЛЕДОВАНИЕ ЭЛЕКТРИЧЕСКОГО ПОЛЯ
Цель работы: определить основные количественные харак- теристики электрического поля (напряженность и потенциал);
научиться графически изображать электрические поля. Оборудование: установка, вольтметр, микроамперметр, ис-
точник тока.
Установка (рисунок 1.1) состоит из ванны 1 с подкисленной водой, двух электродов (Э1 и Э2), источника тока 2, делителя на- пряжения 3, вольтметра 4, зонда 5 и микроамперметра 6. На дне ванны 1 нанесена координатная сетка. Электроды могут иметь различную форму. Некоторые несущественные отличия реальной схемы от рисунка 1.1 обусловлены тем, что питание реальной схемы осуществляется переменным током.
Электрическое поле – особый вид материи, являющейся ма- териальным носителем взаимодействия электрических зарядов. На пробный заряд + q, помещенный в поле, оно действует с си- лой F. Величина, равная силе, с которой поле действует на еди- ничный положительный точечный заряд, называется напряжен- ностью поля в данной точке пространства:
r |
F |
|
|
|
|
E = |
. |
|
|
(1.1) |
|
|
|
|
|||
|
q |
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
||
Вектор E направлен так же, как и |
вектор F , так как q |
- по- |
ложительный скаляр.
Графически электрическое поле можно изобразить с помо- щью линий напряженности (силовых линий), которые проводятся так, чтобы касательная к ним в каждой точке совпадала с направ- лением вектора E , а число линий, пересекающих единицу площа- ди поверхности, перпендикулярной линиям, было равно модулю вектора E . По картине силовых линий можно определить вели- чину и направление вектора E в каждой точке поля.
3

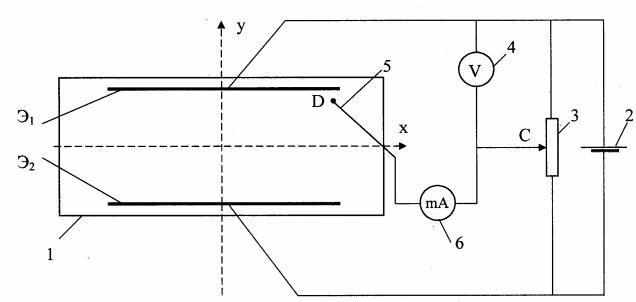

Рисунок 1.1 – Принципиальная схема установки
Электрическое поле действует на пробный заряд q с силой
F = q E , поэтому перемещение заряда в электрическом поле со- пряжено с совершением работы. Важнейшим свойством сил электрического поля является то, что работа перемещения проб- ного заряда q зависит только от координат начальной и конечной точек поля и не зависит от траектории, по которой перемещается пробный заряд. Это свойство сил электрического поля позволяет определить энергию положительного единичного точечного за- ряда в каждой точке поля – потенциал точки. Из определения энергии следует, что потенциал равен работе сил электрического поля по перемещению единичного положительного точечного за- ряда из данной точки в бесконечность:
ϕ = |
A1∞ |
. |
(1.2) |
|
|||
|
q |
|
В электрическом поле существует множество точек, имею- щих одинаковый потенциал. Совокупность таких точек образует эквипотенциальную поверхность, которую можно выразить фор- мулой ϕ = const или dϕ = 0 .
Вектор E перпендикулярен эквипотенциальной поверхности и связан с потенциалом соотношением
r |
|
∂ϕ |
r |
∂ϕ |
r |
∂φ |
r |
|
||
E = −gradϕ = − |
|
i + |
|
|
j + |
|
k , |
(1.3) |
||
∂x |
∂y |
∂z |
||||||||
|
|
|
|
|
|
|||||
|
|
4 |
|
|
|
|
|
|
|
где i, j, k - орты координатных осей.
Электрическое поле графически можно изображать не толь- ко силовыми линиями, но и с помощью эквипотенциальных по- верхностей, которые легко построить с помощью установки (ри- сунок 1.1). Действительно, ток через микроамперметр 6 равен ну- лю, если потенциал точки С равен потенциалу точки D. Потенци- ал точки С задается передвижением ползунка реостата 3 и изме- ряется вольтметром 4. Передвигая зонд 5, можно найти коорди- наты множества точек электрического поля (например, точки D), имеющих потенциал, равный потенциалу точки С. По измерен- ным координатам легко построить эквипотенциальную поверх- ность. Задавая реостатом 3 значения потенциала от 1 до 5 В, мож- но в масштабе построить семейство эквипотенциальных поверх- ностей. Измерив кратчайшее расстояние между соседними экви-
потенциальными поверхностями |
l, можно рассчитать по форму- |
||
ле 1.4 среднее значение модуля вектора: |
|
||
E = |
ϕ |
, |
(1.4) |
|
|||
|
l |
|
где Δφ — разность потенциалов между соседними эквипотенци- альными поверхностями; l - кратчайшее расстояние между ни- ми.
Силовые линии поля проводят перпендикулярно эквипотен- циальным поверхностям.
Порядок выполнения работы
1 Изобразить в тетради координатную сетку с нанесением электродов.
2 После проверки схемы включить установку.
3 При помощи зонда 5 найти точку с заданным потенциа- лом (например, 2 В).
4 Перемещая зонд 5 вдоль электродов Э1 и Э2, найти пять…семь точек с таким же потенциалом и отметить их на ко- ординатной сетке.
5 Повторить п. 3,4 для других потенциалов (с шагом 0,5 В). 6 Заместить один из электродов металлическим кольцом и
провести измерения по п. 3 – 5.
7 Построить чертежи, изображающие семейство эквипотен-
5
циальных поверхностей.
8 Рассчитать по формуле 1.4 модуль вектора E для различ- ных точек поля и провести силовые линии поля.
9 Сделать вывод об однородности поля.
Контрольные вопросы
1 Что называется электрическим полем?
2 Чем обусловлено появление заряда при электризации тел?
3 Что называется напряженностью поля?
4 Что называется потенциалом точки и разностью потен- циалов двух точек?
5 Как связаны между собой напряженность и потенциал?
6 Что называется эквипотенциальной поверхностью?
7 Доказать, что вектор напряженности перпендикулярен эк- випотенциальной поверхности.
8 Что такое силовые линии? Каковы правила их построе-
ния?
Лабораторная работа № 2
ИЗМЕРЕНИЕ ЕМКОСТИ КОНДЕНСАТОРА
Цель работы: ознакомиться с одним из методов определе-
ния емкости конденсатора.
Оборудование: гальванометр, источник постоянного тока, вольтметр, ключ, переключатель, конденсаторы (известной и не- известной емкости), потенциометр.
Электроемкость – характеристика проводника, количествен- ная мера его способности удерживать электрический заряд. За- ряженный (уединенный от других тел) проводник обладает элек- трическим потенциалом, одинаковым в каждой точке. Потенциал уединенного проводника пропорционален его заряду. Увеличение заряда проводника в несколько раз повышает потенциал во столько же раз. Таким образом, для уединенного проводника от- ношение заряда проводника к его потенциалу не зависит от заряда.
Это позволяет ввести понятие электроемкости уединенного
6
проводника, которая равна отношению заряда к потенциалу про-
водника: |
C = |
Q |
. |
(2.1) |
|
||||
|
|
ϕ |
|
Электроемкость, связывая между собой потенциал провод- ника и его заряд, от них не зависит. Она является характеристи- кой самого проводника и зависит от его формы и размеров, а также от электрических свойств среды, в которую помещен про- водник. Если вблизи проводника находятся другие тела, то поля их зарядов (собственные или индуцированные) изменяют потен- циал, следовательно, и емкость проводника. Таким образом, по- нятие электроемкости относится также к системе проводников, в частности, к системе двух проводников, разделенных тонким слоем диэлектрика – электрическому конденсатору.
Электроемкость конденсатора практически не зависит от на- личия окружающих тел и может достигать очень большой вели- чины при малых геометрических размерах конденсаторов.
Электроемкость конденсатора определяется формулой
C = |
Q |
(2.2) |
, |
ϕ1 − ϕ2
где Q – заряд конденсатора; φ1 – φ2 - разность потенциалов между обкладками, в однородной цепи, где не действует ЭДС, равна на- пряжению U.
Емкость конденсатора можно измерить различными метода- ми. В данной работе в основу измерения емкости положено соот- ношение между зарядом, его емкостью и напряжением на об- кладках конденсатора:
C = |
Q |
. |
(2.3) |
|
|||
|
U |
|
Если применить соотношение (2.3) к двум конденсаторам, заряженным до одной и той же разности потенциалов, то полу- чим
C |
|
= C |
Q2 |
. |
(2.4) |
|
|
||||
|
2 |
1 Q |
|
||
|
|
|
1 |
|
|
Отсюда видим, что если емкость одного конденсатора из- вестна, то измерение другой емкости сводится к сравнению их зарядов. Для выполнения работы соберите электрическую цепь
7
по схеме, изображенной на рисунке 2.1. Если переключатель SA переброшен в положение 1, то при замкнутом ключе SA конден- сатор заряжается до разности потенциалов, измеренной вольт- метром V.

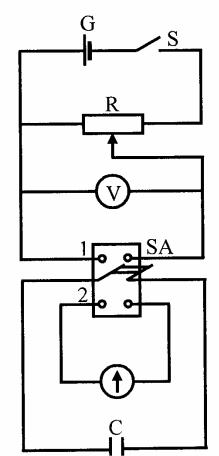

Рисунок 2.1 – Электрическая схема установки
Если переключатель переброшен в положение 2, то заряд, накопившийся на обкладках конденсатора С, протекает через гальванометр.
Протекающий через гальванометр ток вызовет отклонение его стрелки. Если это отклонение велико (стрелка уходит за пре- делы шкалы), нужно уменьшить напряжение, подаваемое на кон- денсатор, с помощью потенциометра R.
Число делений n (максимальное отклонение стрелки гальва- нометра) пропорционально величине заряда, прошедшего через гальванометр:
Q=Bn, |
(2.5) |
где В - постоянная гальванометра.
Конденсаторы (эталонный и неизвестной емкости) последо-
8
вательно заряжаются до одного и того же напряжения и разря- жаются через гальванометр. Соответственно величины зарядов этих конденсаторов рассчитываются по формулам
QЭ = Bn ; |
|
|
Qx = Bnx . |
(2.6) |
|||
На основании формул (2.3) − (2.6) получим расчетную фор- |
|||||||
мулу для определения емкости конденсатора |
|
||||||
С |
x |
= C |
Э |
n x |
, |
(2.7) |
|
|
|||||||
|
|
n |
|
|
|
||
|
|
|
|
Э |
|
||
|
|
|
|
|
|
где СЭ - емкость эталонного конденсатора; СX - емкость конден- сатора, которую требуется найти.
Порядок выполнения работы
1 Определение емкости неизвестного конденсатора.
1.1Собрать цепь по схеме (рисунок 2.1).
1.2Включить в цепь конденсатор известной емкости СЭ = 4
мкФ.
1.3Потенциометром установить напряжение по вольтметру.
1.4Поставить ключ SA в положение 1, тем самым зарядить конденсатор.
1.5Перекинуть ключ SA в положение 2, конденсатор разря- дится через гальванометр: записать максимальное отклонение стрелки по шкале nЭ.
1.6Выбранное напряжение следует поддерживать неизмен- ным при измерениях известной и неизвестной емкостей конден- саторов в пределах одного опыта.
1.7Заменить в электрической цепи эталонный конденсатор конденсатором неизвестной емкости.
1.8Поставить переключатель в положение 1.
1.9Перекинуть переключатель в положение 2 и разрядить конденсатор неизвестной емкости через гальванометр, записать максимальное отклонение стрелки по шкале nX.
1.10По формуле (2.7) вычислить СX.
1.11Измерения провести пять раз при разных напряжениях с учетом п.1.6.
1.12По ниже приведенным формулам найти среднее значе- ние емкости <СX> исследуемого конденсатора, отклонения от
9
среднего Сi , среднее значение отклонений от среднего <ΔСX> и относительную погрешность
5
∑CXI
|
C |
x |
= |
i=1 |
|
; |
|
(2.8) |
||
|
|
|
||||||||
|
|
5 |
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
||||||
|
Cxi = |
Cxi − Cx |
; |
(2.9) |
||||||
|
|
|
5 |
|
|
|
|
|
||
|
|
|
|
∑ CXI |
|
|
|
|
||
C |
x |
|
= |
i=1 |
; |
|
(2.10) |
|||
|
|
|
||||||||
|
|
5 |
|
|
|
|
||||
|
|
|
|
|
|
|
в формулах 2.8, 2.9 и 2.10 – i - номер опыта.
δ = |
Cx |
100%. |
(2.11) |
Cx
1.13Записать интервал, в котором находится истинное зна-
чение искомой величины:
|
|
|
CX = <CX > ±<ДCX |
> |
. |
(2.12) |
||||
|
|
|
|
|
|
|
||||
|
1.14 Результаты опытов и вычислений занести в таблицу 2.1. |
|||||||||
Таблица 2.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Номер |
Показания |
Показания |
Емкость не- |
|
|
|
|
|
|
|
опыта |
вольметра |
гальванометра, |
известного |
|
<СX>, |
Погрешность |
||||
|
U, В |
дел |
|
конденсатора |
|
|
мкФ |
|
|
|
|
|
nЭ, |
nX, |
СX, мкФ |
|
|
|
ΔСX |
<ΔСX> |
δ, % |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
2 Измерение емкости батареи конденсаторов и сравнение с |
|||||||||
теоретическим результатом. |
|
|
|
|
|
|
|
|||
|
2.1 Эталонный и исследуемый конденсаторы соединить по- |
следовательно, а затем параллельно. Измерить емкость батареи, как описано в разделе 1 «Определение емкости неизвестного конденсатора». При последовательном соединении определение nЭ и nБ производить при напряжении 5 В, а при параллельном –
