10.6. Оценивание координат состояния систем

Оценивание координат состояния систем требуется в случае необходимости введения в систему автоматического управления корректирующего сигнала от какой-либо координаты состояния x_i, которая не измеряется как физическая.

Для этого служит косвенная оценка неизмеряемых координат состояния системы путем введения так называемого “наблюдателя” по Калману [2]. Метод оценки вектора состояния дает возможность “восстановить” неизмеряемые координаты вектора состояния в виде и использовать “восстановленный” вектор состояния системы для решения задачи, например, модального синтеза в пространстве состояний.

Схема оценивания координат состояния реализуется в виде дополнительной динамической аналоговой модели - наблюдателя.

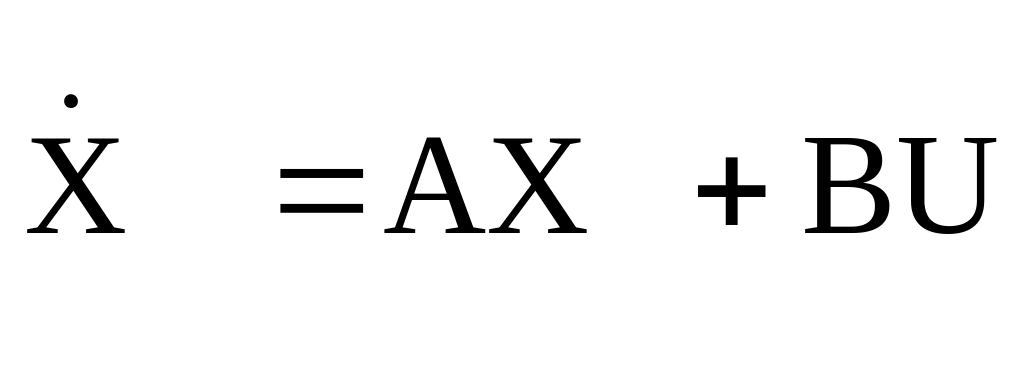

Для получения алгоритма наблюдателя Калмана запишем в векторно-матричной форме уравнения объекта управления

(10.50)

и управляющее воздействие

U = M + FG , (10.51)

где G - задающее воздействие;

A, B, M, F - матрицы коэффициентов.

Выходные координаты системы задаются в виде

Y = CX .

Оценка координат состояния системы наблюдателем формируется следующим образом:

= A  BM + P( Y  C ) + BFG , (10.52)

где P - тоже матрица коэффициентов.

Рассматривая совместно уравнения (10.50), (10.51) и (10.52), получим

(10.53)

= PCX + (A  BM PC) + BFG , (10.54)

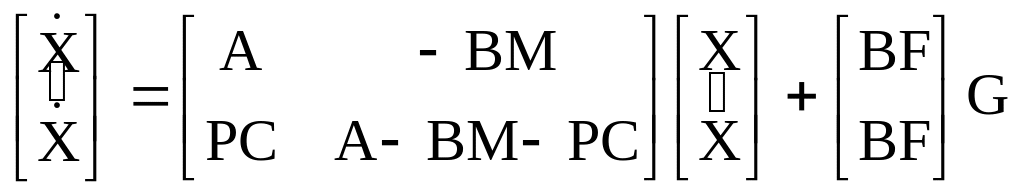

или в векторно-матричной форме

.

Из полученных уравнений видно, что при использовании наблюдателя порядок всей системы увеличивается до 2n, тогда как n - число координат, которые можно использовать для управления системой, сохраняется.

Характеристическое уравнение системы с наблюдателем имеет вид

. (10.55)

Для оценки точности работы наблюдателя перейдем к новым координатам в виде X = X  . Вычитая (10.54) из (10.53), получаем

 = AX  PCX  (A  PC) = A[ X  ]  PC[ X  ].

Следовательно,

 = (A  PC) X. (10.56)

Из уравнения (10.53), заменяя = X  X, при отсутствии задающего воздействия G имеем

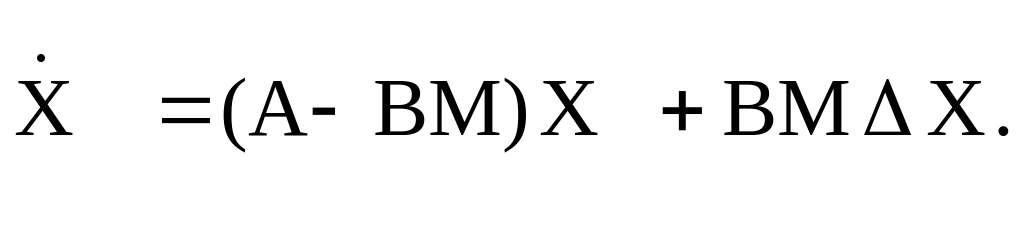

или

(10.57)

Уравнения (10.57) и (10.56) в векторно-матричной форме имеют вид

. (10.58)

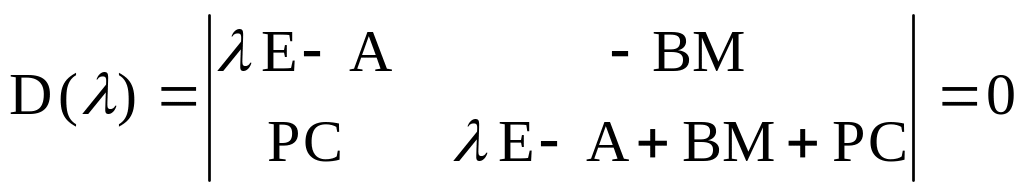

Характеристическое уравнение для этой системы будет

.

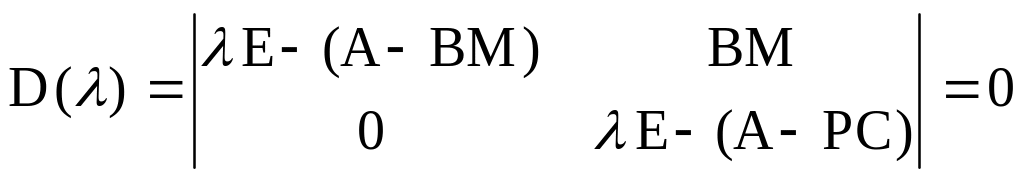

Оно принимает вид

D() = E  A  BME  A  PC = 0,

т. е. распадается на два уравнения

E  A  BM = 0, (10.59)

E  A  PC = 0. (10.60)

Последнее обстоятельство дает возможность независимого модального синтеза как основной системы с координатами вектора X по уравнению (10.59), так и системы определения погрешности X по уравнению (10.60). Требуется, чтобы погрешность наблюдения X(t) быстро затухала во времени.

Существуют и другие схемы наблюдателей, каждый из которых обладает своими особенностями.
