Введение

Цель работы: нахождение термическим методом критических точек свинца, олова и трёх сплавов из свинца и олова и построения по полученным кривым охлаждения диаграммы состояния свинец-олово

Задачи:

1. Найти термическим методом критические точки свинца, олова и трёх сплавов из свинца и олова

2. Построить по полученным кривым охлаждения диаграммы состояния свинец-олово

Оборудование

Для выполнения данной лабораторной работы необходимо следующие оборудование:

1. Электропечь

2. Тигель

3. Миливольтметр

4. Образцы сплавов свинца и олова

Ход выполнения работы

1. Взять защитную маску, перчатки и щипцы.

2. Взять образец и установить в печь

3. Включить печь и плавить образец при температуре 370С

4. Открыть печь и установить термопару

5. Выключить печь и фиксировать показания милливольтметра

6. Достать образец из печи и положить на табличку

7. Повторить пп. 2-6 для остальных образцов

Показания отсчета температур

№ образца	№ замера	Показания милливольтметра мВ
1	1	25
	2	22
	3	0
2	1	25
	2	16
	3	11
	4	0
3	1	25
	2	11
	3	0
4	1	25
	2	13
	3	11
	4	0
5	1	25
	2	15
	3	0

Таблица 1- показания отсчета температур

Кривые охлаждения

Графики охлаждения:

1 –100% свинца

2 – сплава 20% олова и 80% свинца

3 – сплава 61,9% олова и 38,1% свинца

4 – сплава 80% олова и 20% свинца

5 – 100% олова

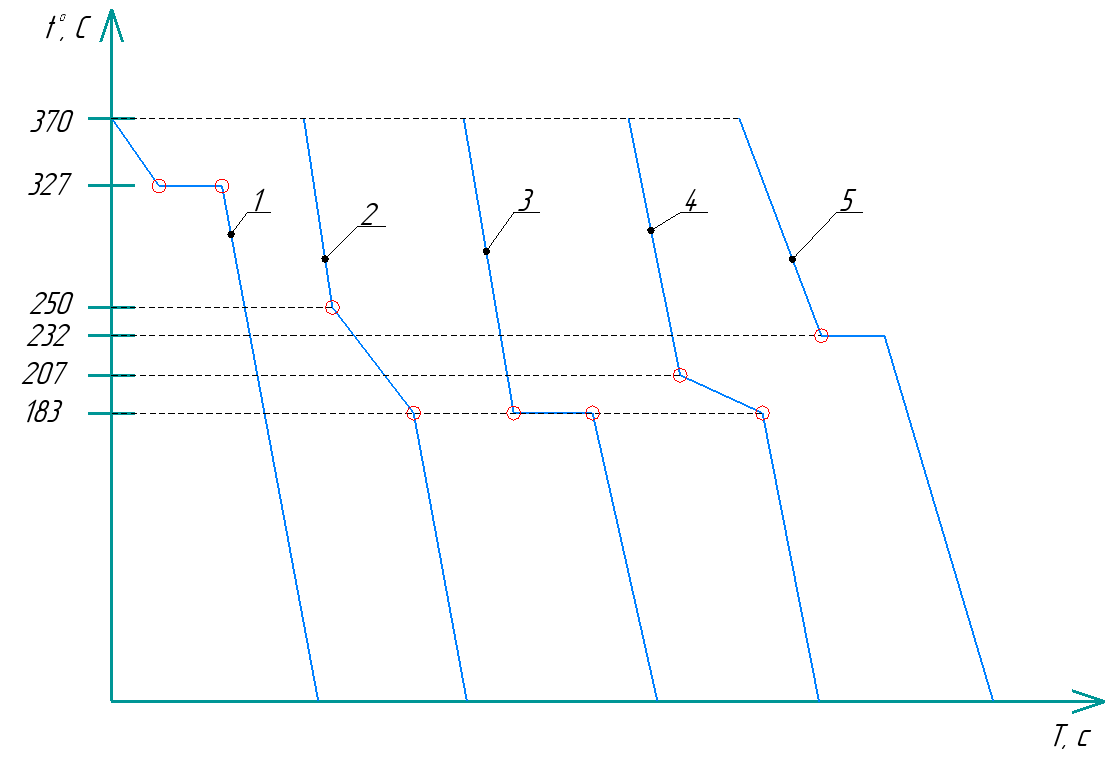

Рисунок 1 - графики охлаждения

Значение критических точек

№ п\п	Составы сплавов	Тип сплава	Температура начала кристаллизации	Температура конца кристаллизации
1	100% свинец	чистый компонент	327	327
2	80% свинца 20% олова	доэвтектический сплав	250	183
3	61,9% олова 38,1% свинца	эвтектический сплав	183	183
4	80% олова 20% свинца	заэвтектический сплав	207	183
5	100% олова	чистый компонент	232	232

Таблица 2 - сводное значение критических точек

Диаграмма состояния “свинец-олово”

Рисунок 2 – диаграмма состояния свинец – олово

1.	5.
2.	6.
3.	7.
4.	8.

Вывод

В ходе лабораторной работы были найдены термическим методом критические точки свинца, олова и трёх сплавов из свинца и олова и построение по полученным кривым охлаждения диаграммы состояния “свинец – олово”.

Ответы на контрольные вопросы

1. Термический анализ основан на изучении характера изменений физико-химических свойств веществ при изменении температуры.

2. а) AC б) C

в) CE

3. смотреть рисунок 1

4. а) BC

б) CD

5. а) AB б) DE

6. a) GB

б) DF

7. GB, DF
