15. Вызвать команду Перенести. Выбрать созданную область и переместить ее в сторону от исходного тела так, чтобы было видно, что вновь созданный объект является плоским объектом (рис. 5.17, б).

Контрольные вопросы

1.Каким образом в AutoCAD можно получить разрез тела?

2.Что называют сечением тела?

3.С помощью какой команды можно получить сечение тела в

AutoCAD?

51

Практическая работа № 6

СОЗДАНИЕ МАССИВОВ В ТРЕХМЕРНОМ ПРОСТРАНСТВЕ

Цель работы: научиться создавать прямоугольные и круговые массивы в трехмерном пространстве.

ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

Для создания массивов трехмерных объектов в плоскости XY можно применить стандартную команду Массив. Порядок создания как круговых, так и прямоугольных массивов в этом случае не отличается от создания массивов плоских объектов. Команда 3D массив позволяет создавать трехмерные прямоугольные и круговые массивы. Трехмерные прямоугольные массивы отличаются от аналогичных плоских массивов тем, что к рядам и столбцам добавляются еще этажи. Далее рассмотрен порядок создания прямоугольных и круговых массивов в трехмерном пространстве.

Трехмерные прямоугольные массивы. Для создания трехмер-

ных прямоугольных массивов, как и для трехмерных круговых массивов, используется одна и та же команда 3D массив, вызвать которую можно с помощью команды меню [Изменить - 3D опера-

ции - 3D массив].

После вызова команды выводится запрос Выберите объекты: (Select objects:), в ответ на который, следует выбрать один или несколько объектов, из которых будет создан треугольный массив объектов. Создание набора объектов заканчивается щелчком правой кнопки мыши.

После этого AutoCAD выводит запрос: Тип массива [Прямо-

угольный/Круговой] <П>: (Еnter the tуpe оf аrrау [Rесtаngular/

Ро1аг] <R>:) следует выбрать опцию Прямоугольный (_Rectangular). Для этого достаточно нажать клавишу Еntег. После выбора этой опции AutoCAD переходит к построению трехмерного прямоугольного массива.

В следующем запросе Число рядов (-) <1>: (Enter the number of rows(-)<1>:) следует указать количество рядов и нажать Enter. Ряды в трехмерных прямоугольных массивах формируются парал-

52

лельно оси X. Если число радов задать равным 1, новые ряды создаваться не будут и массив будет состоять только из одного ряда.

Следующий запрос Число столбцов (|||) <1>: (Еntег the number of columns (|||) <1>:) требует ввода количества столбцов. Столбцы массива создаются параллельно оси Y. Если число столбцов задать равным 1, новые столбцы создаваться не будут и массив будет состоять только из «одного» столбца. Введите необходимое количество столбцов и нажмите Enter.

В ответ на запрос Число этажей (...) <1>: (Enter the number of levels (...) <1>:) необходимо указать количество элементов массива, которые будут формироваться параллельно плоскости XY. Если число этажей задать равным 1, будет создан плоский прямоугольный массив, состоящий из числа рядов и столбцов, заданных в предыдущих запросах. Введите необходимое количество этажей и на-

жмите Enter.

После определения количества элементов массива AutoCAD переходит к выводу запросов, определяющих расстояние между элементами массива в каждом из направлений, где количество элементов задано более 1. Для тех направлений, в которых количество элементов равно 1, запрос расстояний не выводится. Если число рядов столбцов и этажей задано более 1, запросы выводятся в следующем порядке.

Первым выводится запрос Расстояние между рядами (—): (Specify the distance between rows (—):). Необходимо в командной стро-

ке ввести численное значение расстояния между рядами объектов в массиве и нажать Enter.

После этого будет выведен следующий запрос Расстояние ме-

жду столбцами (|||): (Specify the distance between columns (—):). В

ответ на него следует в командной строке ввести численное значение расстояние между столбцами объектов в массиве и нажать Enter.

Последний запрос Расстояние между этажами (…): (Specify the distance between levels (—):) требует ввода расстояние между этажами. Введите это значение в командной строке и нажмите Enter.

Трехмерные круговые массивы. В принципе трехмерный круго-

вой массив можно создать и командой Массив, предназначенной для создания массива объектов на плоскости. Для этого лишь необ-

53

ходимо правильно расположить плоскость построения (плоскость XY), в которой будет формироваться плоский массив. Однако установить эту плоскость в нужном положении иногда представляет определенную трудность. В этом случае облегчить построение трехмерного массива может команда 3D массив. Основное отличие ее от команды Массив состоит в том, что вращение задается не вокруг точки на плоскости, а путем указания центральной точки массива и оси вращения. При этом удобно использовать объектную привязку к ребрам имеющихся в рисунке трехмерных тел либо других объектов.

Вызвать команду 3D массив можно с помощью команды меню

[Изменить - 3D операции - 3D массив].

После вызова команды выводится запрос Выберите объекты: (Select objects:), в ответ на который следует выбрать один или несколько объектов, из которых будет создан треугольный массив объектов. Создание набора объектов заканчивается щелчком правой кнопки мыши.

После этого AutoCAD выводит запрос: Тип массива [Прямо-

угольный/Круговой] <П>: (Еnter the tуpe оf аrrау [Rесtаngular/

Ро1аг] <R>:) следует выбрать опцию Круговой (_Ро1аг). Для этого нужно щелкнуть правой кнопкой мыши и из контекстного меню выбрать эту опцию или ввести в командной строке (_Р) и нажать

Еnter.

В следующем запросе: Число элементов в массиве: (Enter the number of items in the array:) нужно в командной строке указать, из скольких элементов необходимо создать массив и нажать Еnter. Объект или группа объектов выбранных для создания массива считаются первым элементом массива. Количество объектов задается целым числом и должно быть более 1.

После ввода количества элементов AutoCAD выводит запрос:

Угол заполнения (+=против чс, - =по чс) <360>: (Specify the angle to fill (+ = ccw, -=cw) <360>:), в котором следует указать угол заполнения кругового массива.

Вводом данного угла определяется число градусов между первым и последним элементами массива относительно оси поворота. Угол можно задавать положительным или отрицательным. Для поворота против часовой стрелки следует ввести положительное число, для поворота по часовой стрелке – отрицательное. Угол запол-

54

нения вводится в командной строке и заканчивается нажатием кла-

виши Enter.

Вследующем запросе Поворачивать объекты массива? [Да/Нет]<Д>: (Rotate arrayed objects?[Yes/No]<Y>:) надо указать,

нужно ли поворачивать объекты при создании массива.

Вответ на следующий запрос: Центральная точка массива:

(Specify center point of array:) нужно ввести точку, которая будет являться центром массива. Ее можно указать на объекте, который выбран для создания массива, либо на любом другом объекте. Задать ее также можно в командной строке, указав координаты этой точки. Эта точка является одновременно и первой точкой на оси вращения.

После этого AutoCAD выведет запрос: Вторая точка оси пово-

рота: (Specify second point on axis of rotation:). Вводом этой точки задается ось вращения, относительно которой формируется круговой массив.

Команду 3D массив можно применять для создания 3D круговых массивов из трехмерных тел, поверхностей и плоских двухмерных объектов.

ЗАДАНИЯ

Во всех заданиях произвести тонирование тел.

I. Создать прямоугольный массив в трехмерном пространстве, состоящий из 2 рядов, 4 столбцов, 3 этажей. Принять рас-

стояние между рядами – 150 мм, между столбцами – 75 мм, между этажами 30 мм.

Ход выполнения работы

1.Построить Параллелепипед размером 10×20×30 мм.

2.Установить юго-западный изометрический вид на объект

(рис. 6.1, а).

3.Вызвать команду Выдавить грани.

4.В ответ на запрос Выберите грани или [Отменить/Исклю-

чить]: указать ребро, как показано на рис. 6.1, б, и нажать Enter.

55

а б

Рис. 6.3. Создание окружностей (а) и исходные объекты для формирования трехмерных тел (б)

3.Вызвать команду Выдавить.

4.В ответ на запрос Выберите объекты: выбрать окружности 1

и2 (рис. 6.3, б). Нажать Enter.

5.В ответ на запрос Высота выдавливания или [Направление/ Траектория/ Угол сужения]: ввести 15. Нажать Enter.

6.Выполнить команду ЮЗ изометрия (рис. 6.4, а).

7.Вновь вызвать команду Выдавить.

8.На запрос Выберите объекты: выбрать окружность 3 (см. рис. 6.3, б). Щелкнуть правой кнопкой мыши, чтобы закончить набор выбора объектов.

9.В ответ на запрос Высота выдавливания или [Направление/ Траектория/ Угол сужения]: ввести 40 и нажать Enter (рис. 6.4, б).

Рис. 6.4. Создание твердотельных объектов путем выдавливания:

а– выдавливание окружностей 1 и 2 на высоту 15 мм;

б– выдавливание окружности 3 на высоту 40 мм

57

10.Вызвать команду Вычитание.

11.В ответ на запрос Выберите объекты: выбрать тело 1 и нажать Enter (см. рис. 6.4, б).

12.На следующий запрос Выберите тела или области для вычитания … Выберите объекты: выбрать тело 2 и нажать Enter (см.

рис. 6.4, б).

13.Вызвать команду 3D Массив.

14.На запросВыберитеобъекты: выбратьтело 3 (см. рис. 6.4, б).

15.В ответ на запрос Тип массива [Прямоугольный / Круговой]<П>: выбрать опцию Круговой.

16.На запрос Число элементов в массиве: ввести 10 и нажать

Enter.

17.В ответ на запрос Угол заполнения (+= против чс, - = по чс)<360>: нажать Enter. Этим определится угол заполнения, рав-

ный 360°.

18.На запрос Поворачивать объекты массива? [Да/Нет]<Д>:

нажать Enter.

19.На запрос Центральная точка массива: выбрать объектную привязку Центр и указать точку, совпадающую с центром окружности, как показано на рис. 6.5, а.

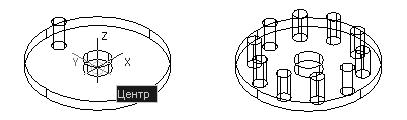

Рис. 6.5. Выбор центральной точки массива (а)

ирезультат выполнения команды 3D массив (б)

20.В ответ на запрос Вторая точка оси поворота: ввести в

командной строке @0,0,10. В результате будет создан круговой массив (рис. 6.5, б).

21.Объединить созданные объекты (рис. 6.6).

58

Практическая работа № 7

САМОСТОЯТЕЛЬНОЕ ПОСТРОЕНИЕ ОБЪЕКТОВ

Цель работы: закрепить знания и навыки, полученные в процессе выполнения предыдущих работ.

Работа выполняется студентами самостоятельно на основе теоретического материала и навыков, полученных при выполнении предыдущих работ.

ЗАДАНИЯ

1. Создать поверхность вращения, изображенную на рис. 7.1.

2.Создать тело, изображенное на рис. 7.2.

3.Используя команду Сеть по кромкам, получить тело, изображенное на рис. 7.3.

4.Используя команду Сеть соединения, получить тело, изображенное на рис. 7.3.

5. Создать тело, изображенное на рис. 7.4.
