Практическое занятие №1
«Применение средств САПР при расчете установившихся режимов электрических цепей постоянного тока»
Выполнил:
ст. гр. 00-НМ-ЭЭ0
Иванов И.И.
Проверил:
Квон А.М.
Краснодар 20__
1. Цель и содержание работы
Цель работы – ознакомиться с возможностями средств САПР, позволяющими производить расчет электрических цепей постоянного тока в установившихся режимах.
Содержание работы: цепь постоянного тока, содержащая активные сопротивления, включает несколько источников постоянной ЭДС. Варианты заданий приведены в приложении А. По результатам выполнения задания составить отчет на листах А4 и в электронной форме.
Расчетная и аналитическая части задания:
1) выполнить расчет токов в схеме рациональным методом;
2) определить какие ЭДС работают в режиме источников, а какие потребители;
3) определить мощность источников и потребителей;
4) построить потенциальную диаграмму.
Пояснения к выполнению:
выполнять в MathCAD, MathLab (программная среда задается преподавателем).
проверку провести в программе EWB, Simulink (программная среда задается преподавателем) для п. 1, 2.
2. Исходные данные
Т а б л и ц а 1 – Исходные значения параметров цепи
Вариант 10 |
||||||||||||
Состав ветвей схемы |
||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
R/E, Ом/В |
R/E, Ом/В |
R/E, Ом/В |
R/E, Ом/В |
R/E, Ом/В |
R/E, Ом/В |
R/E, Ом/В |
R/E, Ом/В |
R/E, Ом/В |
R/E, Ом/В |
R/E, Ом/В |
R/E, Ом/В |
R/E, Ом/В |
0 |
6 |
2/12 |
12 |
2/10 |
∞ |
∞ |
∞ |
0 |
0 |
4/40 |
4 |
0 |
φ7
φ6
φ5
φ1
φ4
φ3
φ2
Рисунок 1 – Расчетная электрическая цепь

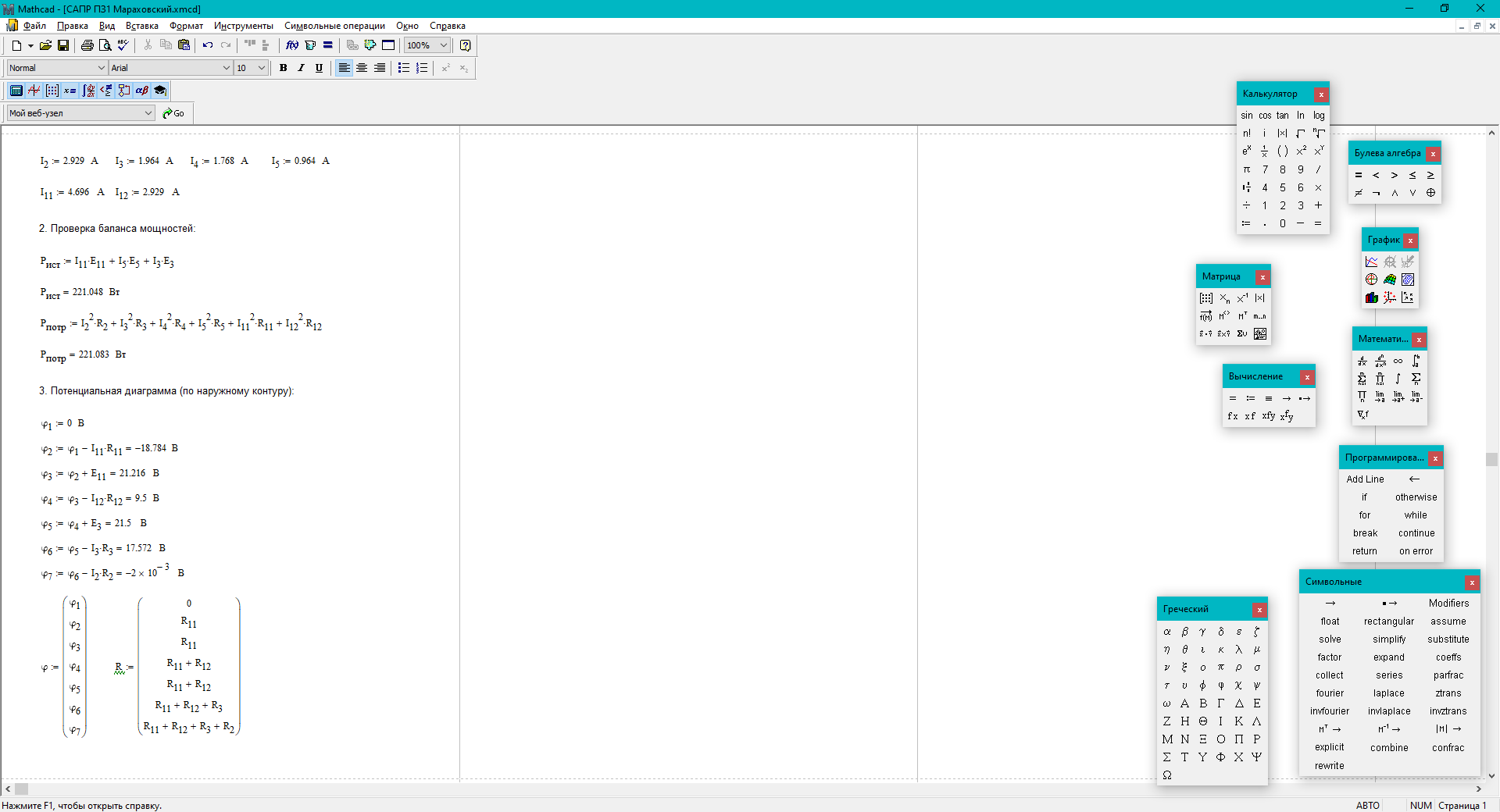

3. Расчет схемы в MathCAD
φ7
φ6
φ5
φ4
φ3
φ2
φ1
4. Проверка расчета в Multisim
Рисунок
2 – Результаты проверки в Multisim
5. Заключение
Расчёт токов заданной электрической цепи в программе MathCAD был выполнен по методу применения законов Кирхгофа. Расчёт можно считать верным, поскольку были выполнены следующие проверки: составлен баланс мощностей, по результатам которого потребляемая мощность равна вырабатываемой; также расчётная схема была смоделирована в программе Multisim и результаты расчетов оказались аналогичны результатам, полученным в MathCAD.
При выполнении работы также было определено, что все источники ЭДС в цепи работают в режиме генераторов, поскольку токи в соответствующих ветвях протекают по направлению «от минуса к плюсу».
По наружному контуру схемы была составлена потенциальная диаграмма, подтверждающая результаты расчетов.
