1.5 Соответствие принятых решений национальным и международным документам в области охраны историко-культурного наследия.

Гимназия №1 в г. Каменце - внесена в список историко-культурных ценностей РБ. Ему присвоена 3 категория ценности, что соответствует памятнику духовной художественной ценности, которая имеет региональную значимость.

Все решения принятые в курсовом проекте, выполнены в соответствии с национальными нормативными документами в области охраны историко-культурного наследия. (Закон РБ об охране историко-культурного наследия). И международными актами и конвенциями, ратифицированными в РБ, Венецианская Хартия 1964г., Статья 9.

1.6 Теплотехнический расчет ограждающих конструкций

Требуется проверить, удовлетворяет ли конструкция наружной стены реставрируемого здания современным требования теплотехники указанным в ТКП 45-2.04-43-2006 (изм. 3). Конструкция наружной стены показана на рисунке 1.1.

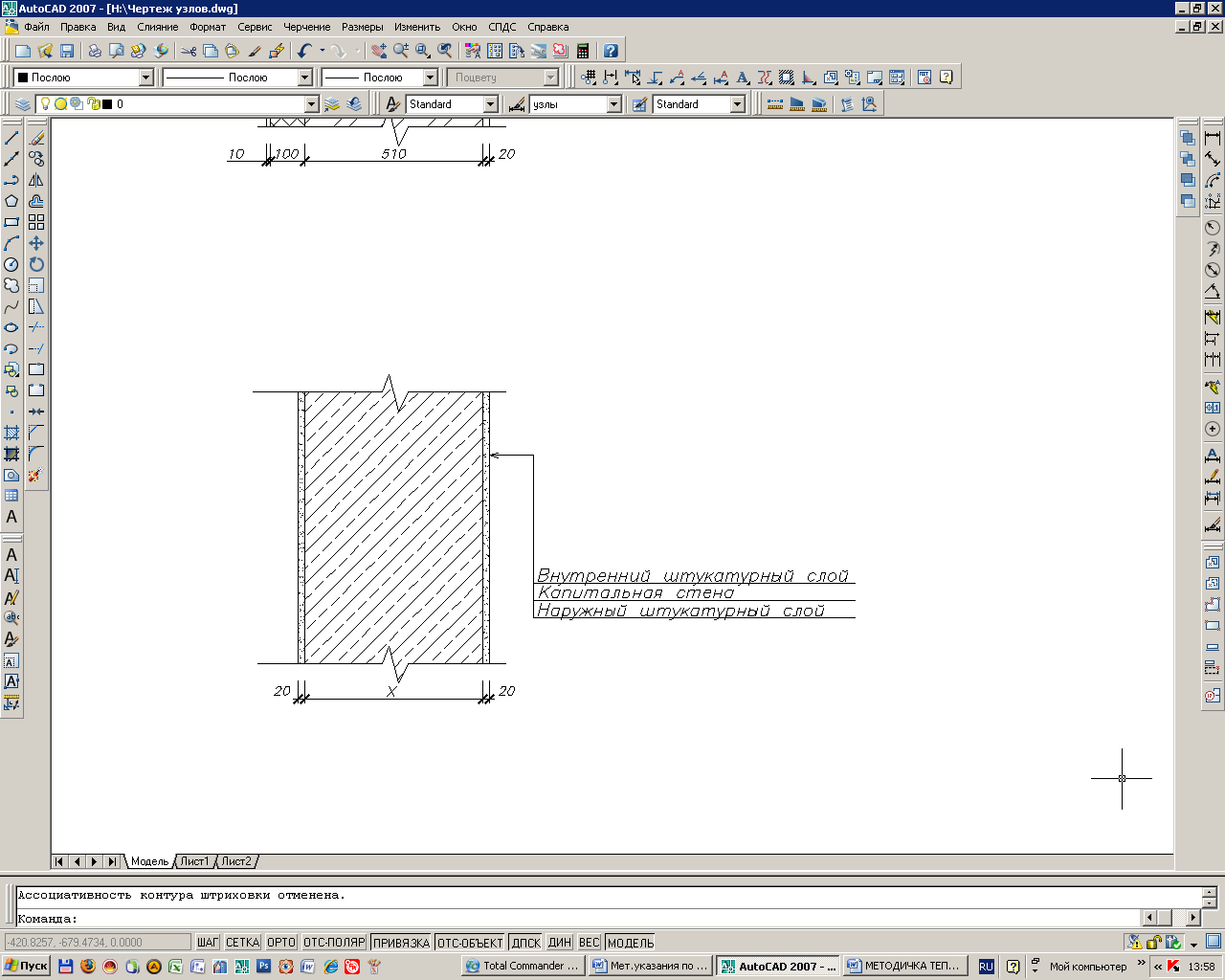

Рисунок 1..1 – Конструкция наружной стены

Таблица 1.2

Наименование материала	Толщина слоя , м	Плотность в сухом состоянии , кг/м³	Коэффициент теплопроводности , Вт/(м·ºC), при условиях эксплуатации Б
Известково-песчаная штукатурка	0,02	1600	0,81
Кладка из керамического кирпича	0,064	1600	0,78
Сложный раствор	0,02	1700	0,87

Определяем толщину сопротивление теплопередачи для существующей конструкции стены Rт = Rт норм.

(1.1)

где α_в= 8,7 Вт/(м²·ºC) (из таблицы 5.4 ТКП 45-2.04-43-2006);

α_н= 23 Вт/(м²·ºC) (из таблицы 5.7 ТКП 45-2.04-43-2006).

Определяем термические сопротивления отдельных слоев стены R, м²·ºC / Вт:

- для известково-песчаной штукатурки

R

(1.2)

₁= м²·ºC / Вт;

-

(1.3)

для кладки из керамического кирпича

м²·ºC / Вт;

-

(1.4)

для защитно-декоративной штукатурки

м²·ºC / Вт.

Уточняем расчетное сопротивление теплопередаче стены R_т:

м²·ºC / Вт0,11+0,04

Т.к. расчетное сопротивление теплопередаче стены R_т = 2,3 м²·ºC/Вт не равно нормативному значению R_{т норм} = 3,2 м²·ºC/Вт, требования ТКП 45-2.04-43-2006* не выполняются, но утепление не производиться, так как выполняется реставрация здания.

П риложение А

Фото А.1-Вид сверху

Фото А.2-Открытие гимназии

Фото А.3-Строители школы

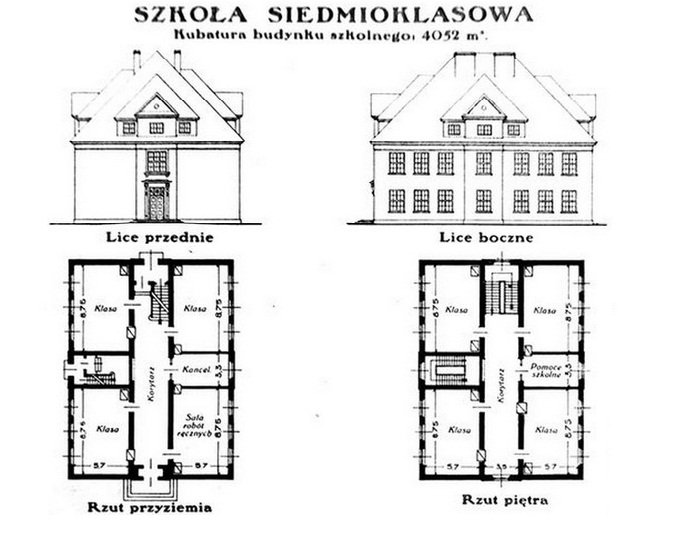

Фото А.4 – Типовой проект гимназии

Фото А.5-Здание во время фашисткой оккупации

Фото А.6-Современный вид гимназии

АКТ утраты первоначального облика

« 21 » апреля 2020 г.

Объект: Гимназия в г. Каменце по ул. Ленина 1а.

Краткая характеристика памятника:

Год постройки: 1928

Фундаменты – ленточные бутовые.

Наружные стены –кирпичные

Внутренние стены – кирпичные, деревянные.

Перекрытия – деревянные, металлические балки;

Лестницы – монолитные мраморные.

Крыша – сложная, чердачная с кровлей из глиняной черепицы.

Объем памятника 4376м3..

Таблица А.1 - Осмотр технического состояния конструктивных элементов здания

Части зданий и конструкций	Оценка технического состояния	Наименование дефектов, выявленных период осмотра	Необходимый объём ремонтно-восстановительных работ
			Ед. изм	Кол-во
Стены	Неудовлетво-рительное	Расслоение рядов кладки, небольшие трещины на некоторых участках стен	м3	18,9
			10 м3	5,9
Перекрытия	Удовлетвори-тельное	Трещины в некоторых местах штукатурки потолка	м2	21,4
Покрытие, крыша, кровля	Неудовлетво-рительное	Стропила и обрешетка с большими трещинами, прогиб балок, коррозия	м	36
			м2 обрешетки	13,1
Полы	Неудовлетво-рительное	поражение гнилью и жучком досок, прогибы, просадки, разрушение пола	м	20,9
			м2	71,8
			10м деталей	4,98
Заполнение оконных и дверных проемов	Удовлетвори-тельное	Гниение окон, подоконных досок и их переплётов, дверных полотен,	коробка	7
			Коробка, колодка	7
			м2	4,71
			м коробки	23
Внутренняя отделка	Удовлетвори-тельное	Обесцвечивание краски, трещины штукатурки	м2	38
			м2	18
			10м2	10,3
Наружная отделка	Удовлетвори-тельное	Обесцвечивание краски, трещины на фасаде, повреждение архитектурных элементов	м2	45
			10м2	17,9
			10 м2	1,45
			10 м2	1,04
			фрагмент	17
			м2	1,3
Лестницы	Удовлетвори-тельное	Поверхности ступеней и площадок истерты незначительно	100 ступеней	0,8
		Повреждены поручни	10м перил	3,14
			100 ступеней	0,12

Составил ________________________________ (Желдак Е.К.)

Научный руководитель _____________________ (Мартышевич Т.Н.)

Акт исследования памятника в натуре

А К Т № 1

исследования памятника в натуре

«21» апреля 2020г.

1. Объект: Гимназия №1

2. Местонахождение памятника (адрес): г.Каменец, ул.Ленина, 1а

3. Вид исследования: визуальное обследование

4.Локализация места исследования: правое крыло здания, боковой фасад, разрушение слоя штукатурки

5. Результаты исследования: возникло в результате механического воздействия.

6. Вывод: заделка трещин, оштукатуривание, окраска

Составил ________________________________ (Желдак Е.К)

Научный руководитель_____________________ (Мартышевич Т.Н.)

Акт технического состояния памятника истории и культуры

АКТ

осмотра технического состояния памятника истории и культуры

«21» апреля 2020г.

Объект: Гимназия №1

I.Техническое состояние памятника: удовлетворительное.

1. Общее состояние памятника (краткая характеристика здания или комплекса как памятника архитектуры в целом): работоспособное ,подлежит косметическому ремонту.

2. Состояние внешних архитектурно-конструктивных элементов памятника

а) общее состояние: работоспособное состояние

б) цоколи и отмостки: выпучивание и незаметное искривление цоколя,

в) стены: отслаивание штукатурки, необходимо освежить краску на фасаде

г) крыша: стропила, обрешетки, кровли, водосточные желоба и трубы: элементы стропильной системы не повреждены , трещины на отдельных участках кровли, ;

д) внешнее декоративное убранство, облицовка, окраска, пилястры, лепнина:

удовлетворительное

3. Состояние внутренних архитектурно-конструктивных и декоративных элементов памятника

а) общее состояние: удовлетворительное

б) перекрытия (плоские): удовлетворительное состояние

в) полы: поражение гнилью и жучком досок, прогибы, просадки, разрушение пола

г) стены: отслаивание штукатурки, необходимо освежить краску на фасаде

д) двери и окна: оконные переплеты рассохлись, покоробились и расшатаны в углах. Дверные полотна осели и имеют неплотный притвор по периметру коробки.

е) лепной декор и пр. декоративное убранство: удовлетворительное

II. Техническое состояние сопутствующих объектов.

Сопутствующие объекты:

Внутренний двор: состояние удовлетворительное

III. Выводы: В ходе исследования было выявлено, что данный объект относится к III категории –ограниченно работоспособное (частично удовлетворительное) состояние – необходимоконтроль нагрузок. Требуется капитальный ремонт, замена элементов или конструкций (уточняется расчетом).

Составил ____________________________________ (Желдак Е.К. )

Научный руководитель ________________________ ( Мартышевич Т,Н.)

Таблица А.2 - Экспликация полов

Номер Помещения	Тип пола	Схема пола	Данные элементов пола (наименование, толщина, основание и др.), мм	Пло-щадь, м²
1-3 этаж	1		1. Деревянное покрытие 2. Лаги 3. Балка 4. Теплозвукоизоляция 5. Настил 6. Известково-цементная штукатрука 7. Звукоизоляционная прокладка	498
1-3 этаж	2		1— двутавровая балка 2— бетон; 3— пол; 4 — шлакобетонная стяжка 5 — плиты из опилочного бетона 6 — шлакобетонные плиты; 7 — известково-цементная штукатурка	248

Таблица А.3 - Спецификация элементов заполнения оконных проемов

Поз.	Обозначение	Наименование	Кол-во по этажам						Масса ед.,кг		Прим.
			цокольный	1		2	3	Всего
Окна
ОК1	ГОСТ 11214-86	ОР 15,10 – 18,10	-	13	16		-	29
ОК2		ОР 13,60 –15,10	-	-	-		4	4
ОК3		ОР 12,10 – 12,10	-	-	-		8	8
ОК4		По индивидуальному проекту	-	3	-		-	3

Таблица А.4 - Спецификация элементов заполнения дверных проемов

Поз.	Обозначение	Наименование	Кол-во по этажам						Масса ед.,кг		Прим.
			Цокольный	1	2	3	Всего
Двери
1	ГОСТ 6629-88	ДН 21-13	-	2	-	-	2
2		ДН 21-19	-	1	-	-	1
3		ДВО 24-13	-	4	4	-	8
4		ДВО 24-10	-	-	-	9	9
5		ДВО 21-13	-	-	-	1	1

Таблица А.5 - Ведомость цветового решения фасадов

Поз.	Элементы	Отделка	Колер
1	Фасад	Фасадная краска на основе кремний-органических смол	Белый, бежевый
2	Цоколь	Фасадная краска на основе кремний-органических смол	Бордовый
3	Карнизы, пилястры	Фасадная краска на основе кремний-органических смол	Бежевый
4	Кровля	Черепичная глиняная кровля	Красно-коричневый
5	Столярка	Деревянные дверные и оконные блоки	Коричневый

Таблица А.6 - Показатели по разбивочному плану

Наименование	Единицы измерения	Показатели
Площадь участка	Га	0,35
Площадь застройки	М2	352,6
Площадь отмостки бетонной	М2	522
Площадь дорожного покрытия	М2	797
Площадь тротуарного покрытия	М2	153
Площадь озеленения	М2	1209
