9.2 Обозначение и типы комбинационных логических микросхем

• набор логических функций;

• число входов по И и по ИЛИ;

• коэффициент разветвления по выходу;

• потребляемая мощность;

• динамические параметры: задержка распространения сигнала и (или) максимальная частота входного сигнала.

В таблице 1.11 приведены основные логические функции, обозначения соответсвующих элементов и их схемы.

Параметры логических элементов. К основным параметрам логических эле­ментов (логических микросхем) относятся: функциональные возможности элемента; быстродействие; потребляемая мощность; помехоустойчивость.

Функциональные возможности логического элемента определяются коэффициентом разветвления п по выходу и коэффициентом объединения т по входу. Под коэффициентом разветвления п логического элемента понимают количество входов аналогичных элементов, которое может быть подключено к его выходу, а под ко­эффициентом объединения т - число входов, которое может иметь элемент.

Коэффициент п характеризует нагрузочную способность микросхем. Чем боль­ше коэффициенты п и т, тем меньшее количество микросхем потребуется для созда­ния конкретного устройства.

Существенным параметром логических элементов является потребляемая мощ­ность от источника питания. В зависимости от типа и серии, мощность, потребляе­мая логической микросхемой, составляет 1,5 Вт - 1 мкВт. Ее обычно определяют по средней мощности, потребляемой элементом в состояниях «0» и «1». Потребляемая мощность связана с быстродействием микросхем. Микросхемы, потребляющие большую мощность, отличаются, как правило, и высоким быстродействием

Таблица

Элемент	Обозначение	Выполняемая функция

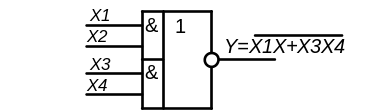

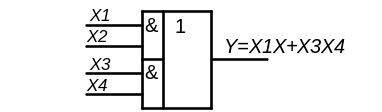

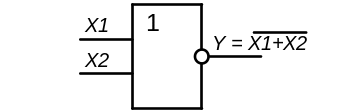

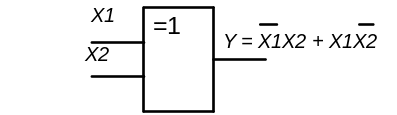

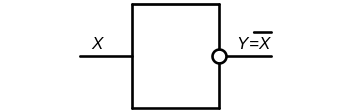

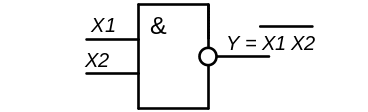

НЕ И И-НЕ ИЛИ ИЛИ-НЕ И-ИЛИ-НЕ Исключающее ИЛИ И-ИЛИ	ЛН ЛИ ЛА ЛЛ ЛЕ ЛР ЛП ЛС

Помехоустойчивость характеризует меру невосприимчивости логических эле­ментов к изменению своих состояний под воздействием напряжения помех. Помехи, действующие на входе логической микросхемы, подразделяются на статические и импульсные (статическая и импульсная помехоустойчивость). Статическими на­зывают помехи, напряжение которых остается постоянным в течение времени, значительно превышающего длительность переходных процессов в схеме. Причиной их появления являются падения напряжения в проводниках, соединяющих микро­схемы в устройстве. Статическая помехоустойчивость характеризуется максималь­ным напряжением помехи , которое может быть подано на вход логического эле­мента, не вызывая при этом его ложного срабатывания.

Импульсные помехи обусловливаются различными наводками от соседних ра­ботающих установок. Импульсная помехоустойчивость характеризуется напряже­нием импульса , величина которого зависит от формы и длительности импуль­са. К действию помех наиболее чувствительны микросхемы, имеющие малый пере­пад логических уровней. Для уменьшения влияния помех необходимо рационально компоновать корпусы микросхем на печатных платах, осуществлять соответствую­щие развязки по цепям напряжений питания, а в некоторых случаях экранировать цепи связи между элементами или отдельные блоки.

В корпусе микросхемы содержится несколько логических элементов.
