не реагирует на изменение силы тока управляющего электрода. Чтобы закрыть тринистор, необходимо уменьшить силу тока, протекающего по аноду и катоду, ниже тока удержания, либо поменять полярность напряжения, приложенного между анодом и катодом. Если управляющий электрод тринистора обесточен, то тринистор функционирует совершенно так же, как динистор [169, с. 78]. В незапираемых тринисторах управляющий электрод занимает небольшой участок кристалла полупроводника, ориентировочно в несколько процентов.
Тринисторы широко применяют в регуляторах мощности, контакторах, ключевых преобразователях и инверторах и пр. Некоторое ограничение на внедрение тринисторов накладывает их частичная управляемость.
7.4. Запираемые тиристоры
Запираемые тиристоры, в отличие от тринисторов, которые были рассмотрены ранее, – это полностью управляемые компоненты, и под воздействием тока управляющего электрода они могут переходить из закрытого состояния в открытое состояние, и наоборот. Чтобы выключить запираемый тиристор, нужно пропустить через управляющий электрод ток противоположной полярности, чем полярность, вызывавшая отпирание компонента. Для закрывания изначально открытого запираемого тиристора необходимо уменьшить сумму коэффициентов передачи эмиттерных токов ниже единицы и обеднить базы носителями зарядов, для чего управляющий электрод должен быть распределѐн по полупроводниковому кристаллу. Для этого управляющий электрод запираемого тиристора, как и катод, выполняют из множества однотипных ячеек, распределѐнных определѐнным образом по площади кристалла. Важным параметром рассматриваемых тиристоров выступает коэффициент запирания, кото-
101Москатов Е. А. Электронная техника. Начало. http://moskatov.narod.ru
рый равен отношению тока анода к необходимому для выключения компонента обратному току управляющего электрода.
Запираемые тиристоры обычно используют в преобразовательной технике в качестве электронных ключей.
7.5. Симисторы
Симисторы, в отличие от обычных тиристоров, проводят ток анодкатод при протекании тока по управляющему электроду, как в прямом направлении, так и в обратном. В результате этого их вольтамперная характеристика симметрична, что отражено на рис. 7.4.

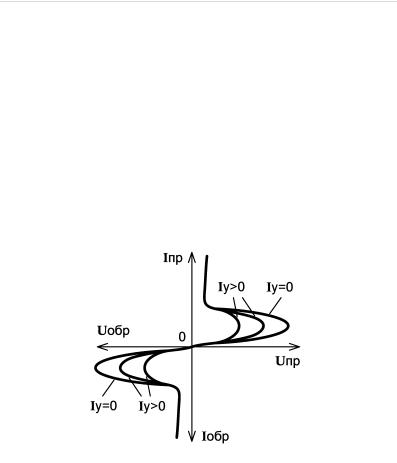

Рис. 7.4. ВАХ симистора Таким образом, на вольтамперной характеристике каждого сими-
стора присутствуют два участка отрицательного дифференциального сопротивления.
Структура симистора содержит пять слоѐв, что показано на рис. 7.5.
102Москатов Е. А. Электронная техника. Начало. http://moskatov.narod.ru

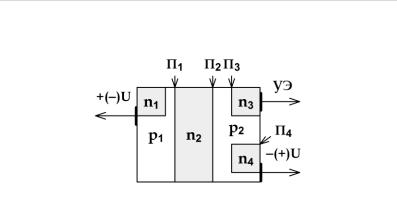

Рис. 7.5. Структура симистора
К управляющему электроду, который отведѐн от зоны n3, подсоединим вывод отрицательного напряжения, полученного от источника питания, относительно вывода от зон p2, n4, в результате чего электроны из зоны n3 инжектируют в зону p2. Кроме того, приложим напряжение от источника питания положительным полюсом к зонам p1, n1, а отрицательным полюсом к зонам p2, n4. Переходы П1 и П4 открыты, и играют роль эмиттерных переходов, а переход П2 закрыт и исполняет обязанности коллекторного перехода, и через симистор по выводам анод-катод протекает ток.
Теперь поменяем полярность и приложим напряжение отрицательным полюсом к зонам p1, n1, а положительным полюсом к зонам p2, n4. Переходы П1 и П4 закрыты, и переход П1 выполняет функции коллекторного перехода, а переход П2 открыт и служит коллекторным переходом, и через симистор и в этом случае по выводам анодкатод течѐт ток.
Симисторы нашли широкое применение в устройствах регулирования скорости вращения электродвигателей, в системах освещения, в электронагревателях, в преобразовательных установках.
103Москатов Е. А. Электронная техника. Начало. http://moskatov.narod.ru
7.6. Фототиристоры
Фототиристором называют специальный тиристор, в корпусе которого (в случае дискретного исполнения) предусмотрено окно, при облучении которого световым потоком тиристор переходит в открытое состояние. При облучении всего полупроводникового кристалла, либо только участка между катодом и управляющим электродом тиристора под действием фотонов возникает фотогенерация носителей заряда, и чем интенсивнее будет световой поток, тем больше станет ток, протекающий по тиристору. При достаточной освещѐнности ток через выводы анод-катод тиристора лавинообразно возрастает, что вызывает открывание тиристора. Длительность включения фототиристоров может достигать несколько микросекунд. Следует отметить, что спектр света, которым облучают полупроводниковую структуру, должен быть согласован с определѐнной длиной волны, к облучению которой фототиристор максимально чувствителен. Материалом фототиристоров, как и типовых тиристоров, обычно выступает кремний. Редко в качестве основного материала маломощных быстродействующих тиристоров выступает арсенид галлия.
Некоторые фототиристоры позволяют коммутировать токи силой до сотен ампер при напряжениях анод-катод в десятки киловольт и обеспечивают гальваническую развязку системы управления и исполнительной цепи. В результате между устройством управления и фототиристором не нужно включать дорогой, ненадѐжный и крупногабаритный высоковольтный трансформатор, который был бы необходим для гальванической развязки обычного тиристора, включѐнного в цепь с высоким напряжением относительно земли.
