ИССЛЕДОВАНИЕ ПОЛУПРОВОДНИКОВЫХ СВЕТОДИОДОВ
Цель работы: исследование характеристик и определение основных параметров полупроводниковых светодиодов.
Обработка результатов:
Построение спектров диодов:

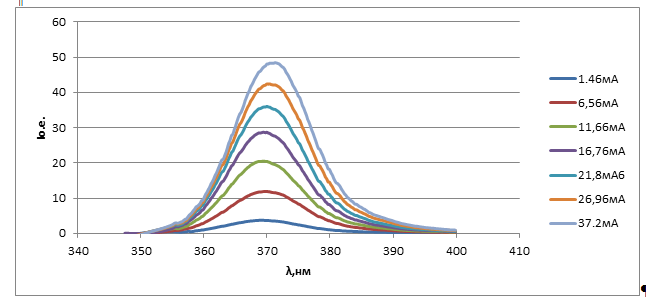

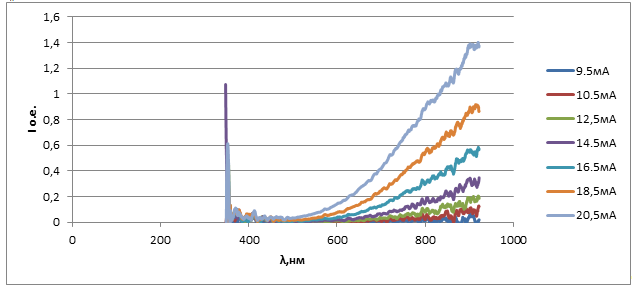

Рис.1. Спектр почти фиолетового светодиода №1.
Рис.2. Спектр фиолетового светодиода

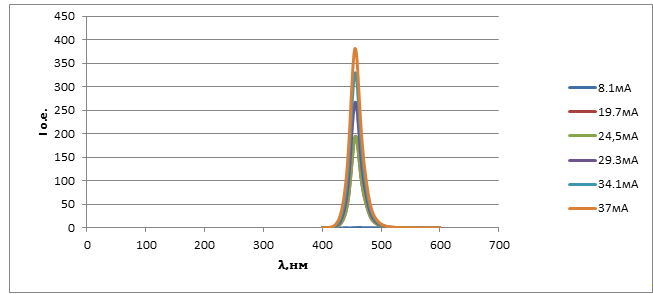

Рис.3. Спектр синего светодиода

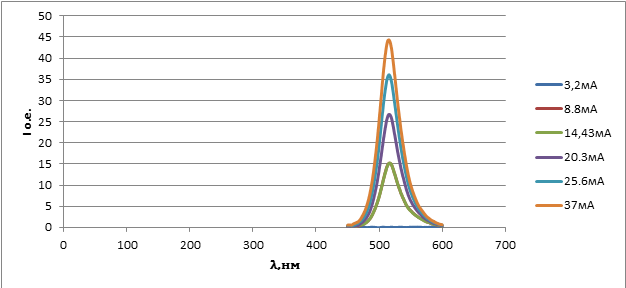

Рис.4. Спектр зеленого светодиода

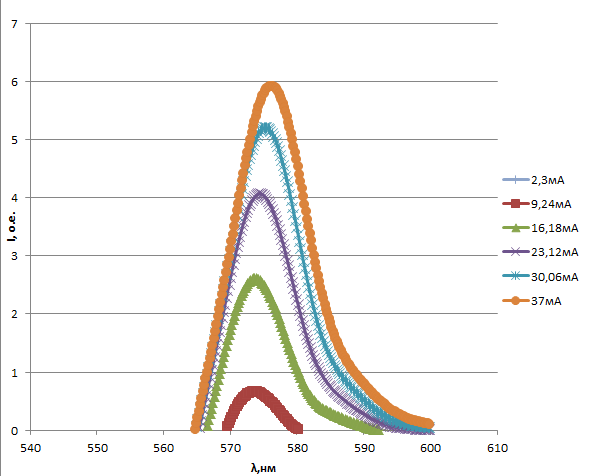

Рис.5. Спектр салатового светодиода.

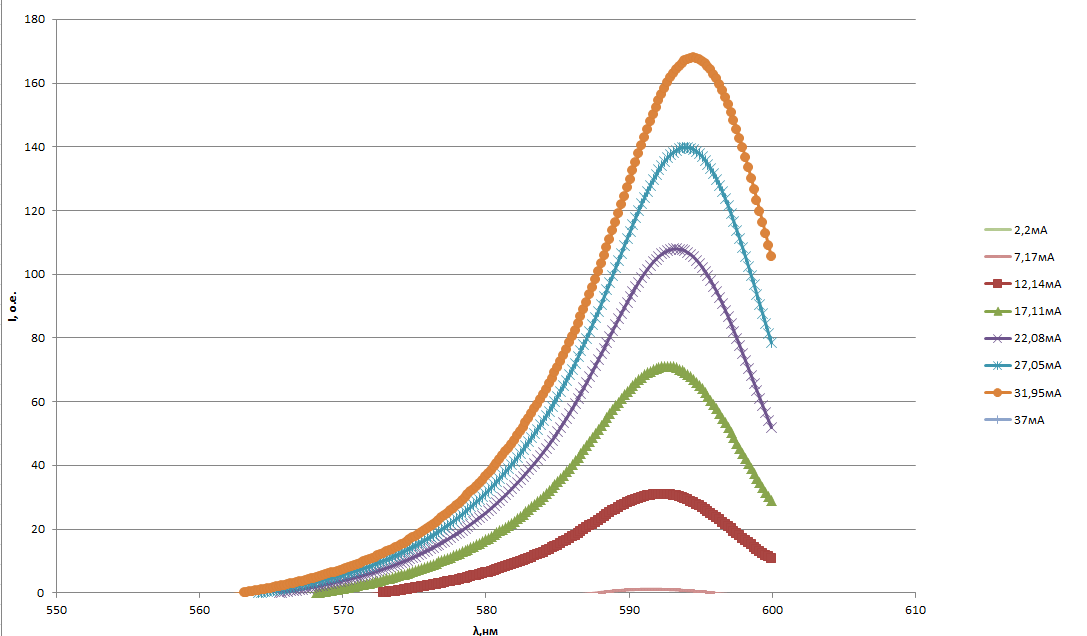

Рис.6. Спектр желтого светодиода

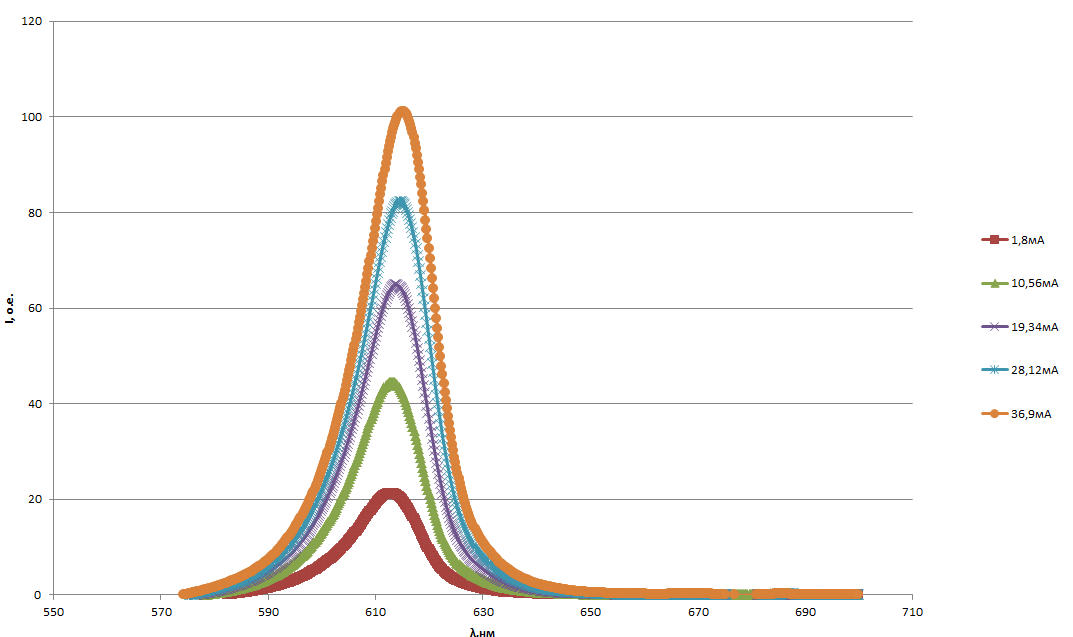

Рис.7. Спектр оранжевого светодиода
Рис.8. Спектр красного светодиода

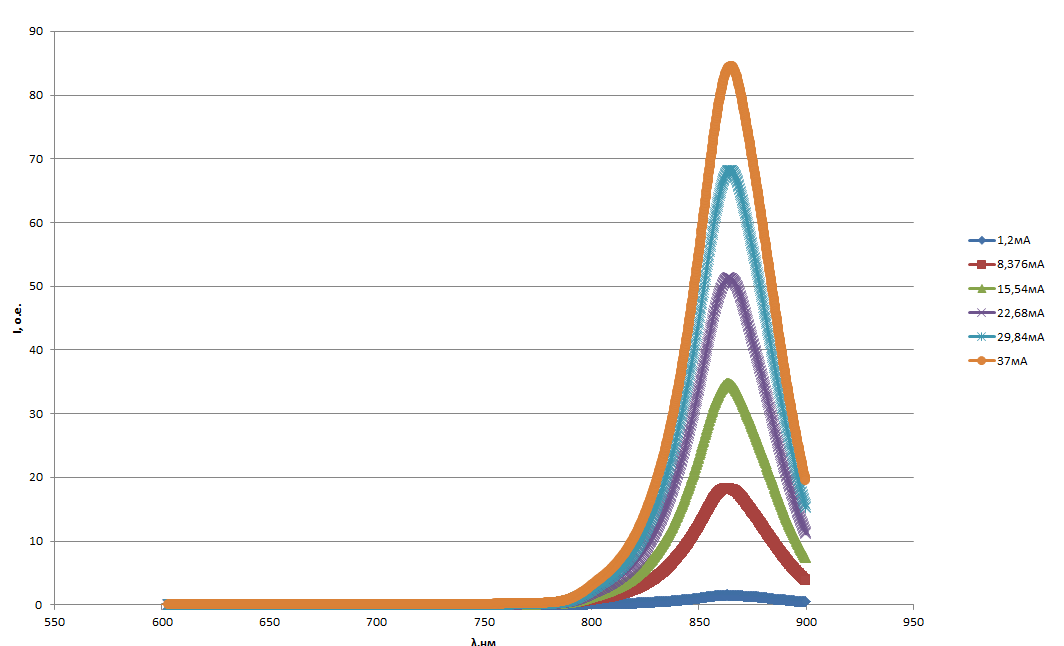

Рис.9. Спектр инфокрасного светодиода.
Рис.10. Спектр фиолетового светодиода

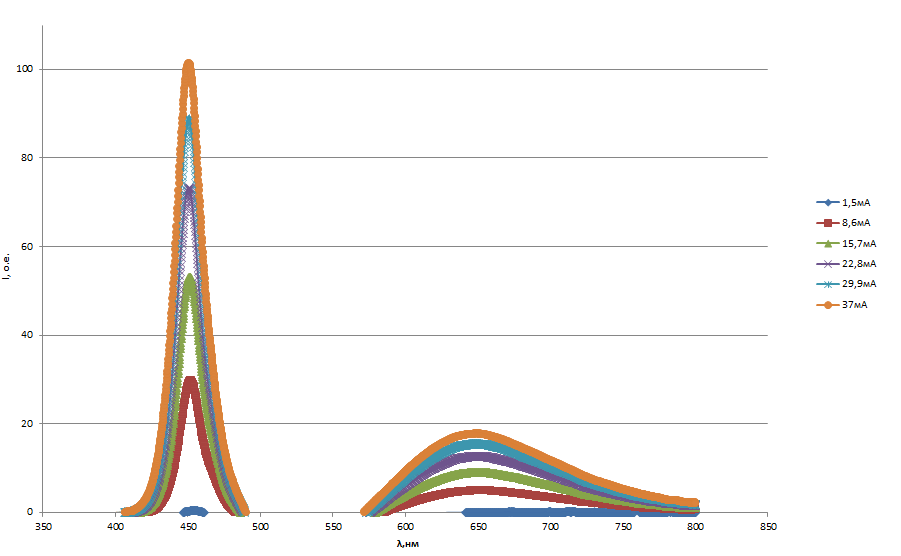

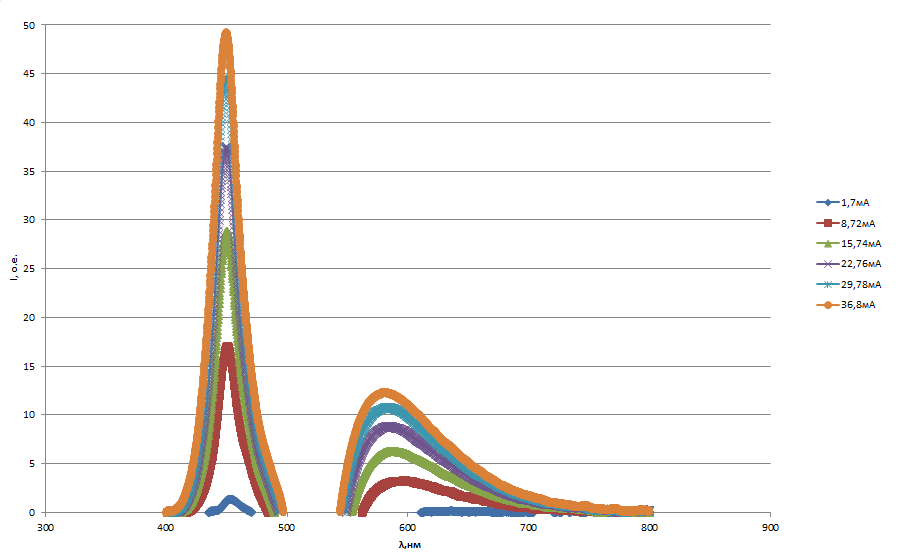

Рис.11. Спектр белого светодиода
Рис.12. Спектр очень белого светодиода

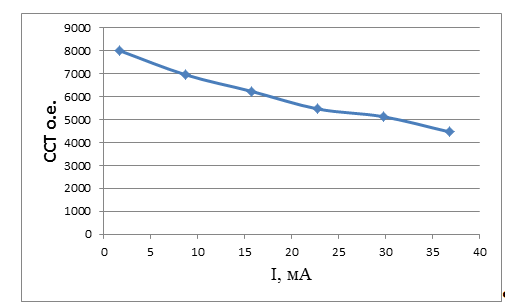

Рис.13. Зависимость цветовой температуры от тока для белого светодиода

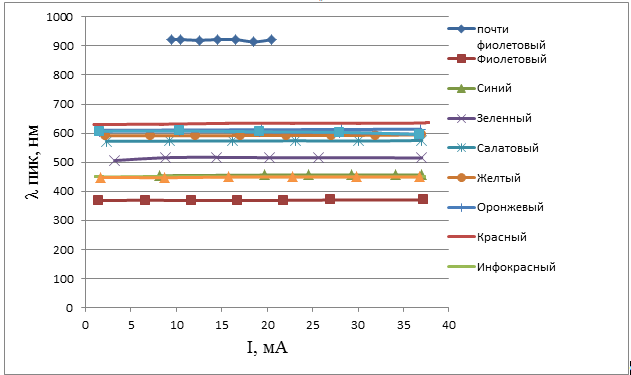

Рис.14. Зависимость пиковой длины волны излучения от тока.

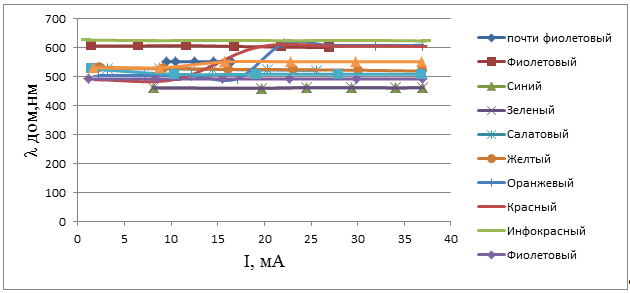

Рис.15. Зависимость доминантой длины волны от тока

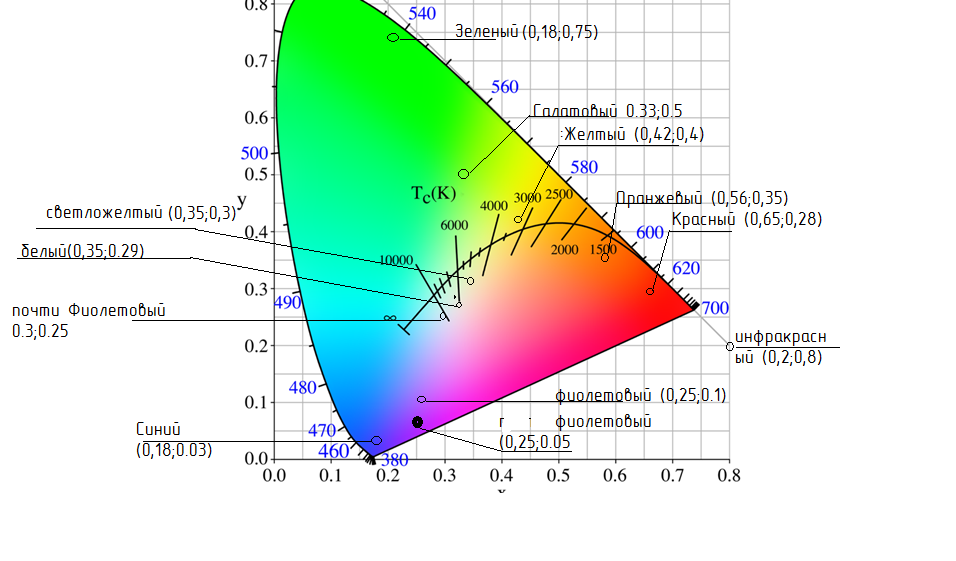

Рис.16. Цветовая диаграмма с нанесенной на неё кривой Планка.
На диаграмме примерно соответствуют цветовой температуре Т=3300 К.
Вывод: В данной лабораторной работе были исследованы полупроводниковые светодиоды и исследованы их спектры излучения. На Рис.1-Рис.14 изображенный спектры диодов. Видно что пик сдвигается в сторону увеличения длинный волны. Били построены зависимости длинны волны на которой приходится пик ,от приложенного тока на диод ,как видно с увеличением тока пик так же сдвигается в сторону больших длин волн , особенно это видно на Рис.1-Рис.4 Доминирующая длина волны используется для обозначения цвета. Именно этот цвет видит человеческий глаз. Исследуя спектр легко можно определить цвет излучения светодиода, обратив внимание на пик интенсивности и воспользовавшись диаграммой цветности.
