МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ТОР

ОТЧЕТ

по лабораторной работе №5

по дисциплине «Радиотехнические цепи и сигналы»

Тема: «Исследование прохождения амплитудно-модулированных сигналов через избирательные цепи»

Студенты гр. 8201		Семирякова А.А.
		Жагфар Т.
Преподаватель		Антонов Ю.Г.

Санкт-Петербург

2021

Цель: Изучение частотных характеристик одиночного колебательного контура и системы из двух связанных колебательных контуров; изучение преобразований амплитудно-модулированных колебаний при прохождении через данные избирательные цепи.

Основные теоретические положения.

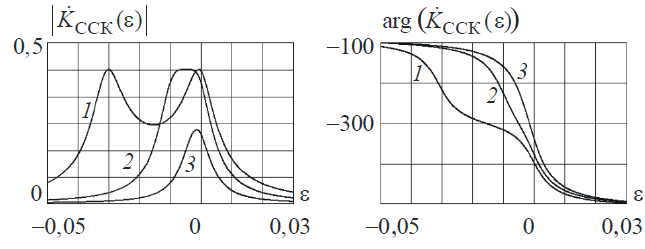

Н а рисунках 1 и 2 приведены графики АЧХ и ФЧХ системы связанных контуров при различных значениях коэффициента связи (кривая 1 – 0,03, 2 – 0,01, 3 – 0,003).

Рис.1. АЧХ Рис.2. ФЧХ

А мплитудно-модулированное колебание с тональной модуляцией показано на рисунке 3 и имеет следующую математическую форму записи:

где A – амплитуда несущего колебания; m – коэффициент амплитудной модуляции; Ω – частота модулирующего колебания; ω₀ – частота несущего колебания. В данной формуле для краткости записи начальные фазы модулирующего и несущего колебания приняты равными нулю.

Рис.3. АМК.

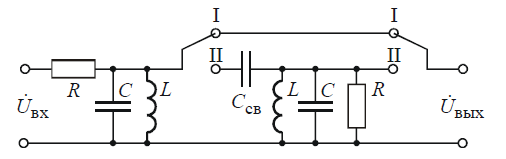

Л абораторный макет (рисунок 4) содержит 2 идентичных колебательных контура и переключатель, с помощью которого 2 контура соединяются между собой через переменный конденсатор. Сигнал от внешнего источника поступает на вход первого контура. Выходной сигнал регистрируется либо на выходе первого контура, либо на выходе второго контура в зависимости от положения переключателя.

Рис. 4. Лабораторный макет.

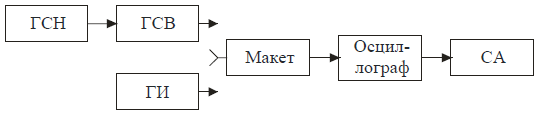

Структурная схема лабораторной установки (рисунок 5) содержит генератор сигналов низкочастотный ГСН, генератор сигналов высокочастотный ГСВ, генератор импульсов ГИ, макет, двухлучевой осциллограф и спектроанализатор СА.

Рис. 5. Структурная схема.

ГСН является источником гармонических колебаний, используемых для осуществления модуляции ГСВ. Для этого низкочастотное колебание подается на вход «Внешняя модуляция» высокочастотного генератора. Таким образом на выходе высокочастотного генератора формируется амплитудно-модулированное колебание.

ГИ формирует короткие (относительно длительности импульсной характеристики) импульсы с большой амплитудой, которые используются для исследования импульсной характеристики фильтров.

Двухлучевой осциллограф используется для формирования осциллограмм входных и выходных сигналов. СА предназначен для отображения амплитудного спектра входных и выходных сигналов.

Обработка результатов эксперимента:

1) Исследование амплитудно-частотной характеристики одиночного колебательного контура:

Таблица 1. АЧХ одиночного колебательного контура

К, дБм	К, мВт	f, мГц	Кнорм, о.е.
-55	3,16228E-06	0,35	0,040738
-54,5	3,54813E-06	0,36	0,045709
-53,5	4,46684E-06	0,37	0,057544
-52,8	5,24807E-06	0,38	0,067608
-51,7	6,76083E-06	0,39	0,087096
-50,4	9,12011E-06	0,4	0,11749
-48,7	1,34896E-05	0,41	0,17378
-46,6	2,18776E-05	0,42	0,281838
-44,1	3,89045E-05	0,43	0,501187
-41,6	6,91831E-05	0,44	0,891251
-41,1	7,76247E-05	0,45	1
-43,1	4,89779E-05	0,46	0,630957
-46,3	2,34423E-05	0,47	0,301995
-49	1,25893E-05	0,48	0,162181
-51,3	7,4131E-06	0,49	0,095499
-53,3	4,67735E-06	0,5	0,060256
-55	3,16228E-06	0,51	0,040738

Рис. 6. Нормированная АЧХ одиночного колебательного контура

Резонансная частота: f₀ = 0,45 МГц

Полоса пропускания контура: f_н = 0,435 МГц; f_в = 0,457 МГц
