Кафедра «Электропривода и электротехники»
Отчёт
по РГР
по дисциплине: «Электротехника»
Задание №2
Расчет электрических цепей синусоидального переменного тока методом комплексных чисел
Выполнил:
Студент гр. № 2301-15
Лопин М.А.
Проверил:
Доцент: Ганиатуллин Р.А.
Казань 2021

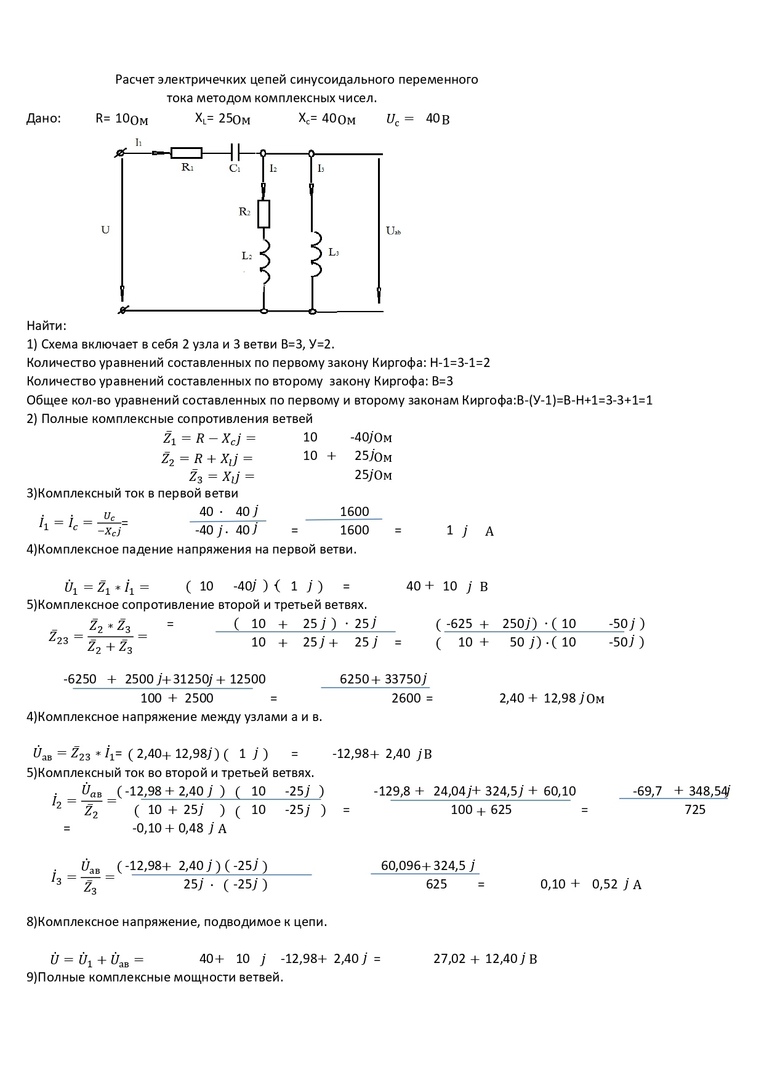

Дано: |
|
Схема включает в себя узла и ветви |
Количество уравнений составленных по закону Кирхгофа |
Количество уравнений составленных по закону Кирхгофа |
Общее кол-во уравнений составленных по и законам Кирхгофа |
|
Полные комплексные сопротивления ветвей |
|
|
|
|
Комплексный ток в первой ветви |
|
Комплексное падение напряжения на первой ветви |
|
Комплексное сопротивление второй и третьей ветвях |
|
|
Комплексное напряжение между узлами |
|
Комплексный ток во второй и третьей ветвях |
|
|
|
Комплексное напряжение, подводимое к цепи |
|
Полные комплексные мощности ветвей |
|
|
|
|
Баланс мощности |
|
Полная комплексная мощность, потребляемая схемой от источника |
|
Коэффициент мощности цепи |
|
Проверка баланса мощности с использованием действующих значений |
токов |
|
|
|
|
|
|
|
|
|
|
|
|
Совмещенная векторная диаграмма токов и напряжений на ком - |
плексной плоскости |
|
