Лабораторная работа №5
по дисциплине «Сетевые технологии»
Выполнили: студентки группы
Проверил: Рыбаков С. Ю.
Москва, 2022
Лабораторная работа №5
Расчет параметров IP-сети.
Цель работы:
1. Определить параметры сети, используя сетевой калькулятор.
2. Разбить сеть на подсети.
Задание
Определить все параметры подсети, в которую входит адрес 10.10.92.63 с маской 255.255.255.0;
Разделить сеть 192.168.1.0 с маской 255.255.255.0 на подсети с числом хостов равным 14.
Выполнение
Для определения параметров подсети, в которую входит адрес 10.10.92.63 с маской 255.255.255.0, нужно сделать это либо вручную, либо при помощи сетевого калькулятора. Был скачан сетевой калькулятор Advanced IP Address calculator v1.1 и введены данные IP-адреса и маски подсети.
Полученные данные представлены на рисунке 1.
Рисунок 1 - Полученные данные
Продублируем полученные параметры сети.
«Binary» – двоичный вид IP-адреса – 00001010.00001010.01011100.00111111.
«Hosts» – диапазон возможных IP для назначения хостам сети – 10.10.92.1 – 10.10.92.254;
«Network type» –класс сети – Class A;
«HEX» – сокращение от hexidemical (шестнадцатеричный) – представление IP-адреса в шестнадцатеричном виде – 0A.0A.5C.3F;
«INV» –представление маски подсети в инвертном (обратном) виде (также называется wildcardmask или групповая маска) – 0.0.0.255;
– показывает количество подсетей, на которые может быть разбита данная сеть с заданной маской подсети, ID каждой подсети, диапазон адресов для назначения хостам и широковещательный адрес подсети (Рисунок 2).
Рисунок 2 - Количество подсетей, ID каждой подсети, диапозон адресов для назначения хостам и шороковещательный адрес
«SubnetID» – идентификатор (название) подсети, в которой находится заданный адрес – 10.10.92.0;
«Broadcast» – широковещательный адрес подсети, в которой находится заданный адрес – 10.;
«Subnet bits» – число битов, выделенных для подсети - 16;
«Mask bits» – число битов сетевой части IP-адреса, заданных маской подсети - 24;
«Max subnets»– показывает количество подсетей, на которые может быть разбита данная сеть с заданной маской подсети - 65534;
«Maxhosts» –показывает количество хостов в одной подсети. Ниже находятся параметры суперсети, которая может быть сформирована из данных сетей или подсетей – 254;
«Mask» – задает маску суперсети – 192.0.0.0;
«Maskbits» – показывает сколько бит IP-адреса используется для сетевой части суперсети - 3;
«Maxsupernets» – максимально возможное число суперсетей при заданном параметре «Mask» - 128;
«Maxaddresses» – максимально возможное число хостов в одной супер сети - 2147483646;
«Route» – маршрут до подсети, в которой находится заданный хост – 10.10.92.0;
«Address range» – весь диапазон возможных адресов хостов для заданной суперсети – 0.0.0.0 – 63.255.255.255.
Далее необходимо разделить сеть 192.168.1.0 с маской 255.255.255.0 на подсети с числом хостов равным 14.
Для этого в сетевом калькуляторе необходимо ввести адрес сети и максимальное число хостов, равное 14. Полученные данные представлены на рисунке 3.

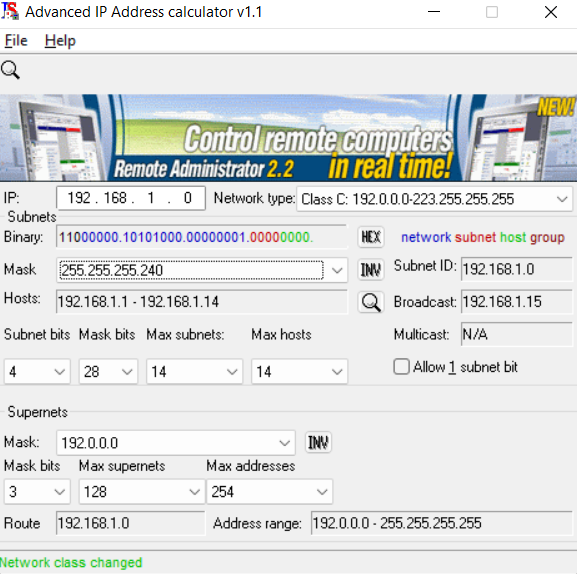

Рисунок 3 - Данные для заданного IP-адреса и максимальным количеством хостов 14
Найденное количество подсетей = 14 (Рисунок 4).

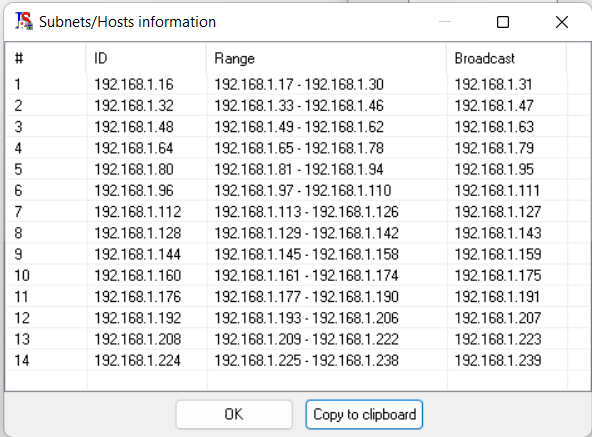

Рисунок 4 - Информация о количестве подсетей и хостах
Вывод
В ходе выполнения данной лабораторной работы были определены параметры сети при помощи сетевого калькулятора, а также была разбита сеть на подсети.
Контрольные вопросы
Что такое подсеть (subnet) и суперсеть (supernet)? В чем их различие?
Подсеть (subnet или subnetwork) - совокупность конечных и промежуточных узлов (хостов), которые с точки зрения управления представляют единый административный домен и имеют единый сетевой протокол доступа. Появляется путем разделение сети на части. Суперсеть (Supernet) – это IP-сеть, сформированная комбинацией двух или более сетей (или подсетей) с общей CIDR (Classless Inter Domain Routing, Бесклассовая Междоменная Маршрутизация) маской.
На какие части делится IP-адрес? Что каждая из частей обозначает?
IP-адрес, как известно, состоит из 32 битов, часть из которых показывает к какой подсети относится компьютер –сетевая часть, а другая часть – номер компьютера в сети –хостовая часть. Сетевая часть, в свою очередь, состоит из основной сетевой части (задается классом сети) и части подсети.
Как определить где кончается одна часть и начинается другая?
Где заканчивается сетевая часть и начинается хостовая однозначно определя ет маска подсети.Например, IP-адрес 192.168.1.1 с маской подсети 255.255.255.128, в двоичной форме выглядит так:
11000000.10101000.00000001.00000001,
где первые 24 бита представляют собой основную сетевую часть, 25-й бит – часть подсети, а остальные биты – хостовую часть.
Как определить параметры сети, используя сетевой калькулятор?
В поле «IP» можно вводить любой IP-адрес в десятичной форме, а в поле «mask» –соответственно маску подсети. После этого программа автоматически рассчитает параметры подсети.
Каким образом можно разделить сеть на подсети, используя сетевой калькулятор?
Для того чтобы разделить сеть на подсети необходимо определить, сколько необходимо иметь подсетей в конечном итоге и сколько каждая подсеть должна содержать хостов. Полученную разделением подсеть можно также разделить на более мелкие подсети.
К примеру, сеть, имеющую адрес 10.0.0.0 необходимо разделить на подсети размером в 62 адреса. Для этого нужно в поле «Maxhosts» ввести значение равное или ближайшее из больших к заданному числу 62. Далее программа должна вывести все остальные параметры новой подсети.
