МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра физики

Отчет по лабораторной работе №5

по дисциплине «Теоретические основы электротехники»

Студент гр.

Преподаватель

Константинова Е.В.

Тема: Исследование резонансных явлений в простых электрических цепях

Цель работы

Исследование резонанса и амплитудно-частотных характеристик (ачх) последовательного и параллельного колебательных контуров

  1. Экспериментальные исследования резонанса напряжений

Исследование резонанса напряжений и АЧХ последовательного колебательного контура с малыми потерями

Соберем схему, соответствующую схеме на рисунке. В цепи R=R2=200 Ом, C=C1 = 0.005 мкФ, L=L1=25 мГн, U=2 В

Рисунок 1. Схема с замерами

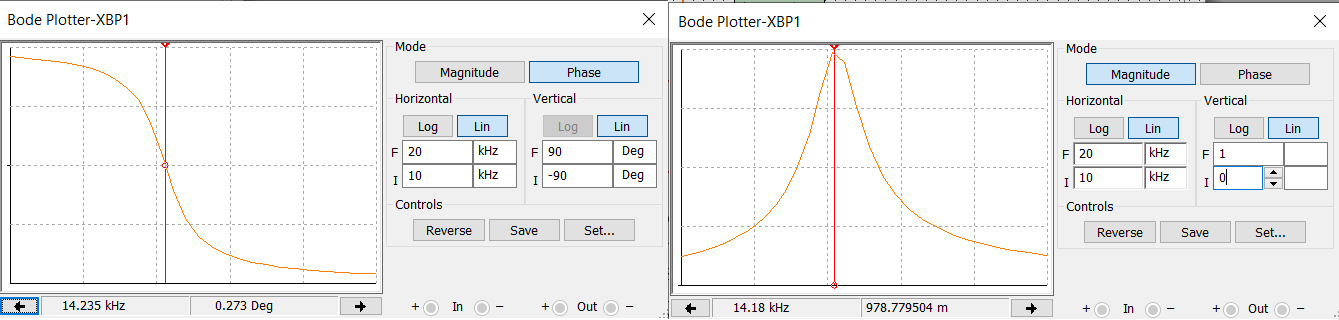

Рисунок 2. Результат плоттера

Измеряют при резонансе

Вычисляют

U, В

I, мА

, кГц

, В

R, Ом

Q

, Ом

L, Гн

C, мкФ

2

9.973

14.235

22.228

200.54

11.114

2228.8

0.025

5016

R = U/I = 2/0.009973 = 200.54 Ом Q = UL/U = ώ0*L/R = 1/(ώ0CR) = = Uc/U = 22.228/2 = 11.114

ρ = QR = 11.114*200.54 = 2 228,80156

C = = = 5016 мкФ

L = = = 0,024919

Величины при малых потерях

Измеряют

Вычисляют =I/U, См

f, кГц

I, мА

9

0,944

0,000472

10

1,242

0,000621

11

1,712

0,000856

12

2,567

0,001284

12,2

2,828

0,001414

12,4

3,140

0,001570

12,6

3,515

0,001758

12,8

3,974

0,001987

13

4,544

0,002272

13,2

5,257

0,002629

13,4

6,153

0,003077

13,6

7,252

0,003626

13,8

8,488

0,004244

14

9,575

0,004788

14,2

9,997

0,004999

14,4

9,496

0,004748

14,6

8,430

0,004215

14,8

7,277

0,003639

15

6,268

0,003134

15,2

5,446

0,002723

15,4

4,789

0,002395

15,6

4,262

0,002131

15,8

3,834

0,001917

16

3,482

0,001741

17

2,390

0,001195

18

1,831

0,000916

19

1,493

0,000747

20

1,267

0,000634

Из измерений видно, что при f=14.2 кГц наибольшая проводимость

Исследование резонанса напряжений и АЧХ последовательного колебательного контура с большими потерями

Соберем схему, соответствующую схеме на рисунке. В цепи R=R1+R2=1200 Ом, C=C1 = 0.005 мкФ, L=L1=25 мГн, U=2 В

Рисунок 3. Схема с замерами

Рисунок 4. Результат плоттера

Измеряют при резонансе

Вычисляют

U, В

I, мА

, кГц

, В

R, Ом

Q

, Ом

L, мГн

C, мкФ

2

1.666

14.235

3.714

1200.48

1.857

-

-

-

R = U/I = 2/0.001666 = 1 200.48 Ом Q = UL/U = ώ0*L/R = 1/(ώ0CR) = = Uc/U = 3.714/2 = 1.857

Величины при больших потерях:

Измеряют

Вычисляют

f, кГц

I, мА

|Y (jω)|=I/U, См

8

0,675

0,000338

10

1,001

0,000501

12

1,412

0,000706

12,2

1,451

0,000726

12,4

1,488

0,000744

12,6

1,523

0,000762

12,8

1,555

0,000778

13

1,584

0,000792

13,2

1,609

0,000805

13,4

1,630

0,000815

13,6

1,646

0,000823

13,8

1,657

0,000829

14

1,664

0,000832

14,2

1,666

0,000833

14,4

1,664

0,000832

14,6

1,657

0,000829

14,8

1,646

0,000823

15

1,632

0,000816

15,2

1,614

0,000807

15,4

1,594

0,000797

15,6

1,571

0,000786

15,8

1,546

0,000773

16

1,520

0,000760

18

1,242

0,000621

20

1,014

0,000507

Из измерений видно, что при f=14.2 кГц наибольшая проводимость

Исследование влияние ёмкости на характеристики контура Соберем схему, соответствующую схеме на рисунке. В цепи R=R1+R2=1200 Ом, C=C1+C2=0.01 мкФ, L=L1=25 мГн, U = 2 В

Рисунок 5. Схема с замерами

Рисунок 6. Результат плоттера

Измеряют при резонансе

Вычисляют

U, В

I, мА

, кГц

, В

R, Ом

Q

, Ом

L, мГн

C, мкФ

2

1.666

10.055

2.629

1200.48

1.315

-

-

-

R = U/I = 2/0.001666 = 1 200.48 Ом Q = Uc/U = 2.629/2 = 1.3145

Величины при батарее конденсаторов:

Измеряют

Вычисляют

f, кГц

I, мА

|Y (jω)|=I/U, См

2

0,259

0,000130

3

0,402

0,000201

4

0,564

0,000282

5

0,748

0,000374

5,2

0,789

0,000395

5,4

0,830

0,000415

5,6

0,873

0,000437

5,8

0,916

0,000458

6

0,961

0,000481

6,2

1,007

0,000504

6,4

1,054

0,000527

6,6

1,101

0,000551

6,8

1,149

0,000575

7

1,197

0,000599

7,2

1,244

0,000622

7,4

1,292

0,000646

7,6

1,339

0,000670

7,8

1,384

0,000692

8

1,428

0,000714

8,2

1,469

0,000735

8,4

1,508

0,000754

8,6

1,543

0,000772

8,8

1,574

0,000787

9

1,602

0,000801

10

1,666

0,000833

11

1,619

0,000810

12

1,506

0,000753

Из измерений видно, что при f=10 кГц наибольшая проводимость
