ТЕОРИЯ

ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

Лекция 3

( ТЭЦ -2, семестр 4 ) ОТФ-2

© В.В. Фриск, 2014

1

Лекция 3

Синтез фильтров по

рабочим параметрам.

Фильтры Баттерворта

и Чебышёва

2

Аналоговые

электрические фильтры

•Электрическим частотным фильтром называется четырёхполюсник, рабочее

ослабление которого в некоторой

полосе частот, в полосе пропускания (ПП), сравнительно невелико (0,1 … 3,0 дБ), а за пределами этой полосы частот, в полосе задержания (ПЗ), имеет гораздо большую величину (10

… 60 дБ).

3

Аналоговые

электрические фильтры

4

фильтров по диапазону

частот

•ФНЧ – фильтр нижних частот;

•ФВЧ – фильтр верхних частот;

•ПФ – полосовой фильтр;

•РФ – режекторный фильтр;

•ФП – фильтр «пробка»;

•ВФ – всепропускающий фильтр.

5

Характеристики фильтра

•ap(f) – рабочее ослабление, дБ;

•f – текущая частота, Гц;

=2 f – текущая угловая частота, рад/с;

•fc – частота среза, Гц;

•Н( ) – АЧХ фильтра.

6

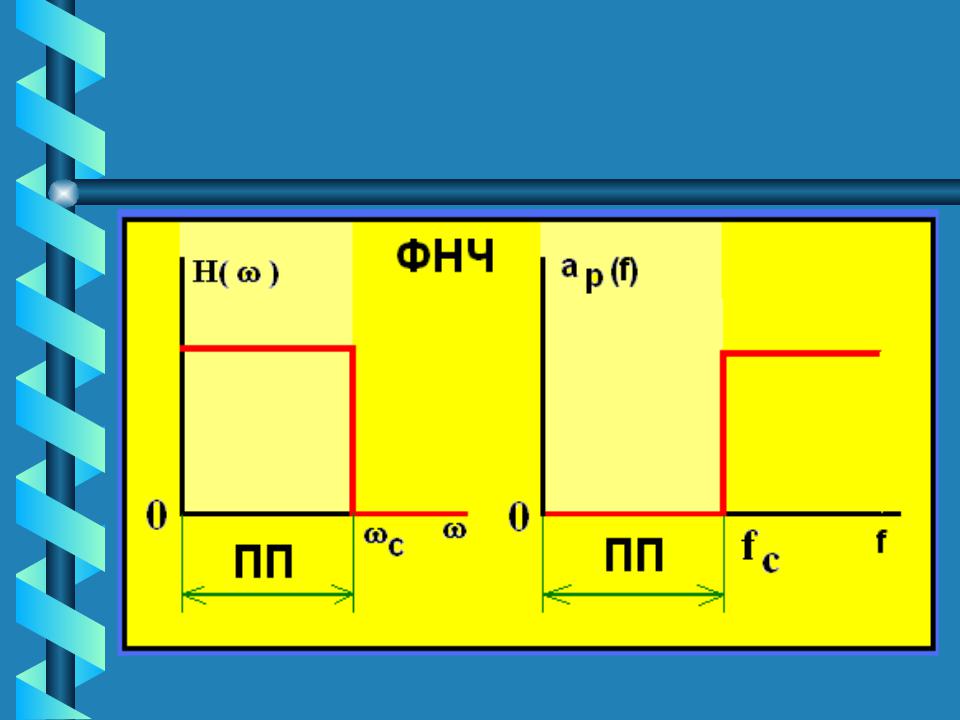

Идеальные характеристики ФНЧ

7

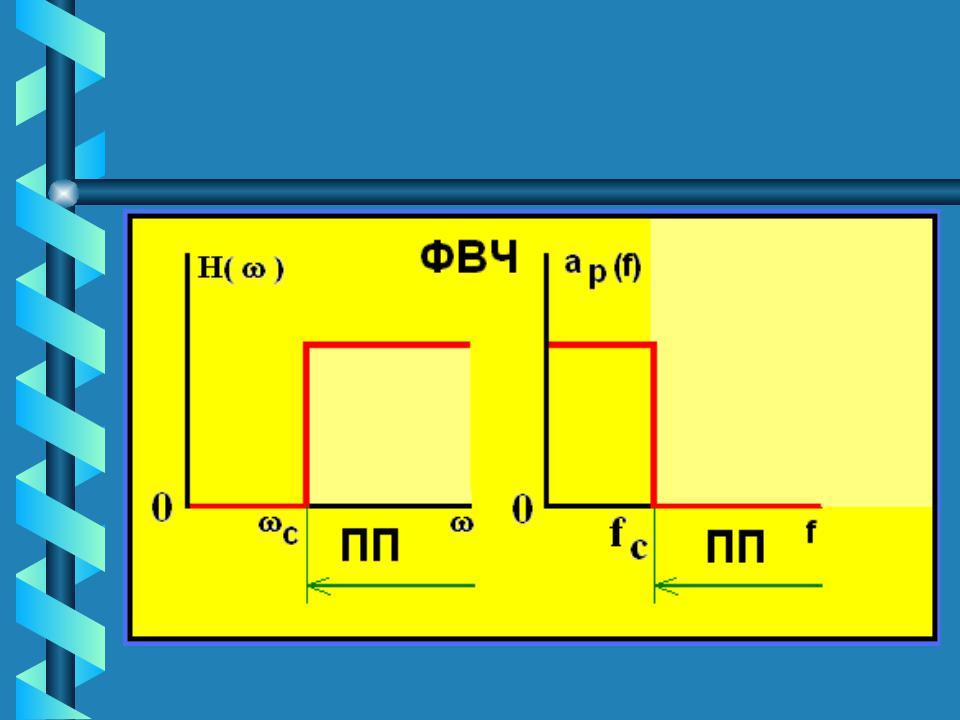

Идеальные характеристики ФВЧ

8

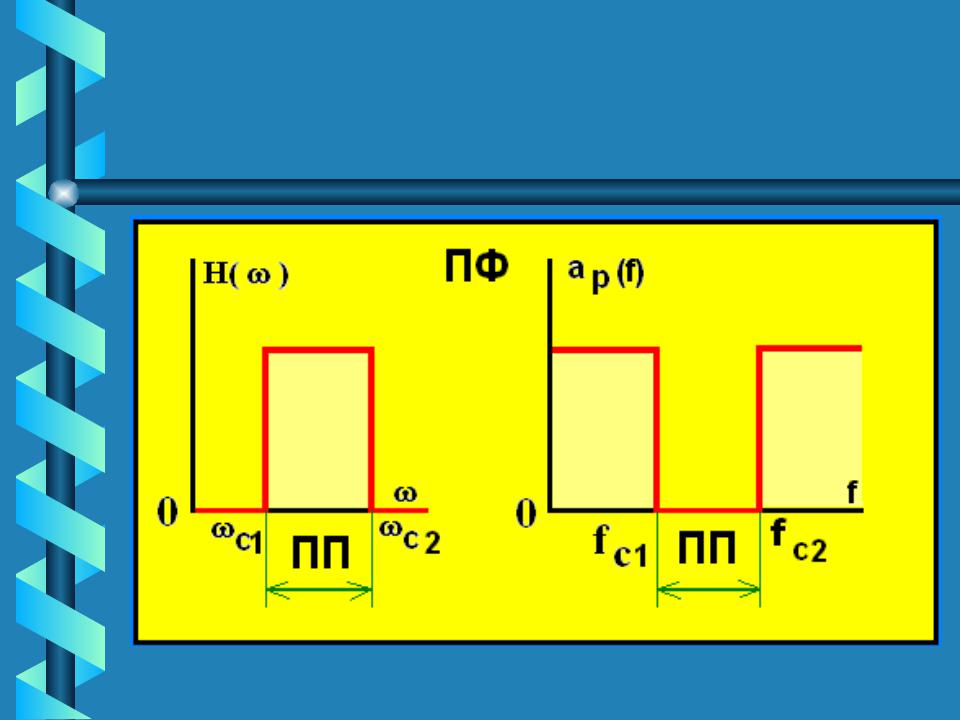

Идеальные характеристики ПФ

9

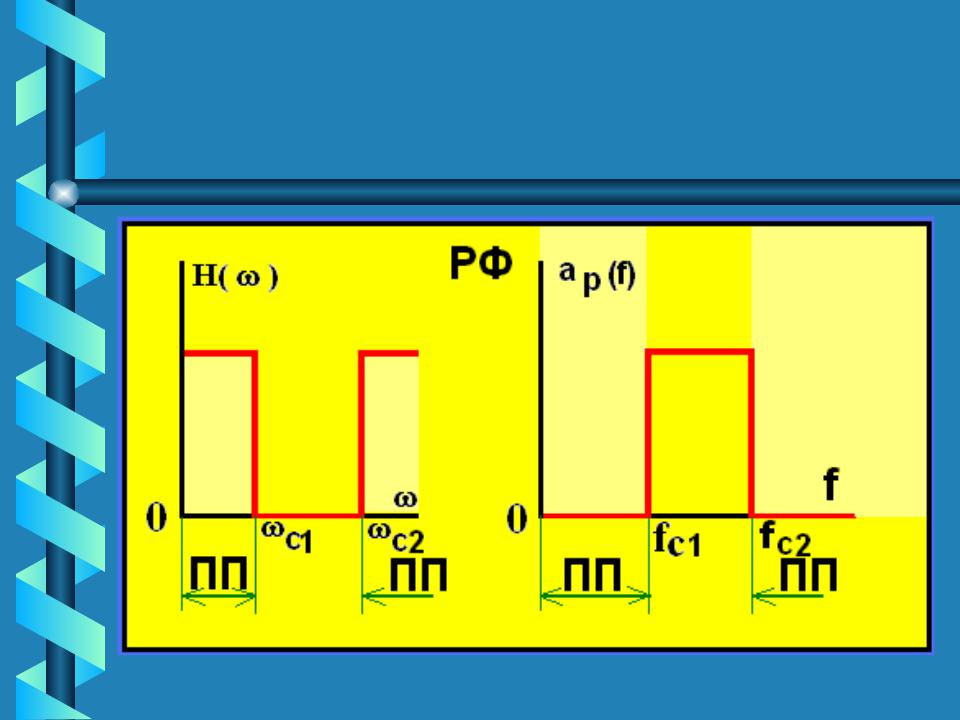

Идеальные характеристики РФ

10
