Министерство образования и науки Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего образования

«Пермский национальный исследовательский политехнический университет»

Электротехнический факультет

Кафедра конструирования и технологии в электротехнике

Лабораторная работа №6 Трехфазные цепи с нагрузкой, соединенной звездой без нейтрального провода

Выполнили студенты гр. ЭЭ-20-3б

Киряков Д.А

Ширяев К.А

(Фамилия, имя, отчество)

_________________________

(подпись)

Проверил:

_ Кухарчук И.Б.

(должность, Ф.И.О. преподавателя)

___________ _________________________

(оценка) (подпись)

_____________

(дата)

г. Пермь 2022

Цель работы: иследовать распределение токов и напряжений в симмитричной трехфазной цепи с нагрузкой, соединенной звездой без нейтрального провода. В качестве нагрузки импользуются три одинаковых спопротивления R.

Вид нагрузки

Режим работы

Ia

Ib

Ic

UAO'

UBO'

UCO'

UA'B'

UB'C'

UC'A'

Резистивный

симметричный

6,79

6,79

7,00

6,94

6,93

7,05

11,99

12,15

12,15

обрыв фазы В

5,98

0,00

6,02

6,04

10,40

6,09

6,04

1,72

12,15

КЗ фазы В

11,77

20,30

12,04

12,00

0,00

12,15

12,00

12,15

12,15

Конденсатор в фазе А

рабочий

0,73

6,20

5,60

10,50

6,40

5,70

12,00

12,15

12,15

обрыв фазы В

0,85

0,00

0,60

12,15

12,80

0,86

0,30

2,00

12,15

КЗ фазы В

0,84

12,60

11,90

12,05

0,00

12,15

12,00

12,15

12,15

Векторные диаграммы: 1) Симметричный режим (резистивный):

2) Обрыв фазе B (резистивный):

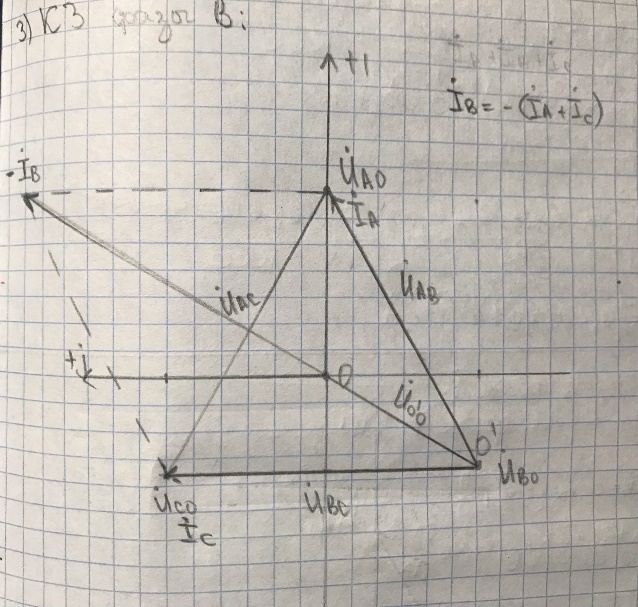

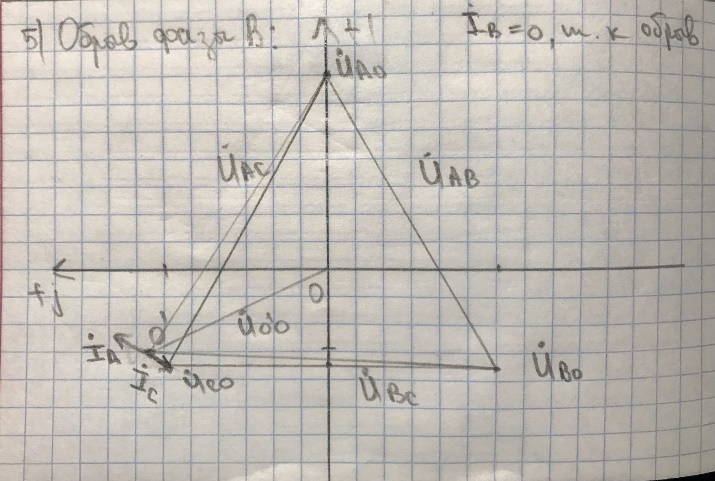

3) К.З фазы B (резистивный): 4) Рабочий режим (конденсатор в фазе А): 5)Обрыв фазы B (конденсатор в фазе А): 6) К.З фазы B (конденсатор в фазе А):

Вывод: Исследовали распределение токов и напряжений в симметричной трехфазной цепи с нагрузкой, соединенной звездой без нейтрального провода.
