Министерство образования и науки Российской Федерации
Федеральное государственное автономное образовательное учреждение высшего образования
«Пермский национальный исследовательский политехнический университет»
Электротехнический факультет
Кафедра конструирования и технологии в электротехнике
Лабораторная работа №7 Исследование цепи трехфазного тока при соединении фаз нагрузки треугольником
Выполнили студенты гр. ЭЭ-20-3б
Киряков Д.А
Ширяев К.А
(Фамилия, имя, отчество)
_________________________
(подпись)
Проверил:
_ Кухарчук И.Б.
(должность, Ф.И.О. преподавателя)
___________ _________________________
(оценка) (подпись)
_____________
(дата)
г. Пермь 2022
Цель работы: исследование распределения напряжений и токов в трехфазных цепях, соединенных треугольником, при симметричных и несиметричных фазных нагрузках.
Вид нагрузки |
Режим работы |
Ia |
Ib |
Ic |
IAB |
IBC |
ICA |
UA'B' |
UB'C' |
UC'A' |
Резистивный |
симметричный |
20,40 |
20,50 |
20,80 |
11,60 |
12,03 |
12,10 |
12,03 |
12,16 |
12,19 |
обрыв фазы В |
20,40 |
11,80 |
12,00 |
11,80 |
0,00 |
12,16 |
12,03 |
12,16 |
12,19 |
|
КЗ фазы В |
0,00 |
17,90 |
17,90 |
6,06 |
12,02 |
6,10 |
6,13 |
12,16 |
6,07 |
|
Конденсатор в фазе А |
рабочий |
11,48 |
12,93 |
21,00 |
0,85 |
12,10 |
12,22 |
12,09 |
12,19 |
12,19 |
обрыв фазы В |
11,50 |
0,86 |
12,10 |
0,85 |
0,00 |
12,26 |
12,10 |
12,21 |
12,21 |
|
КЗ фазы В |
0,00 |
12,30 |
12,20 |
0,86 |
12,14 |
0,88 |
12,40 |
12,20 |
0,86 |

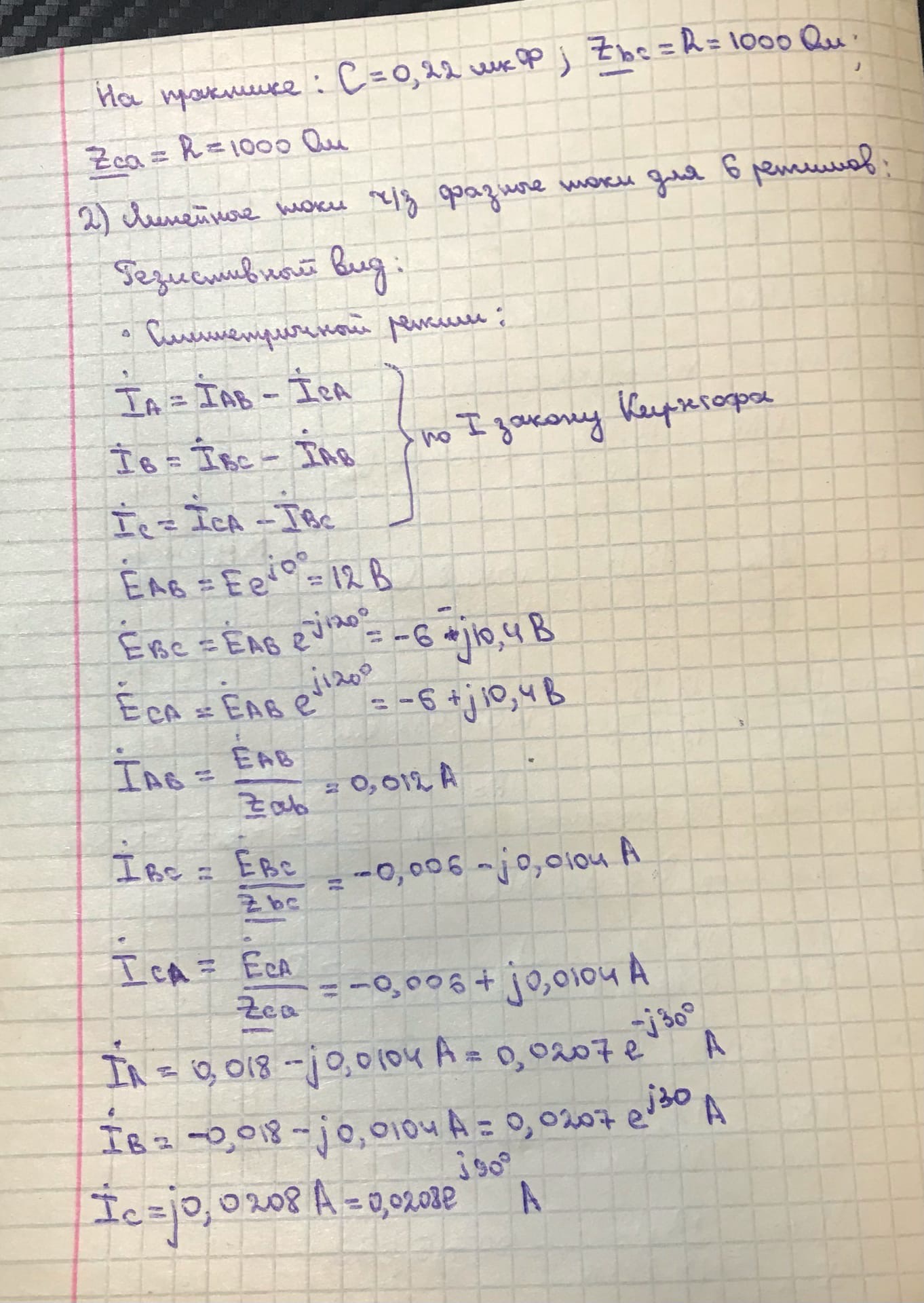

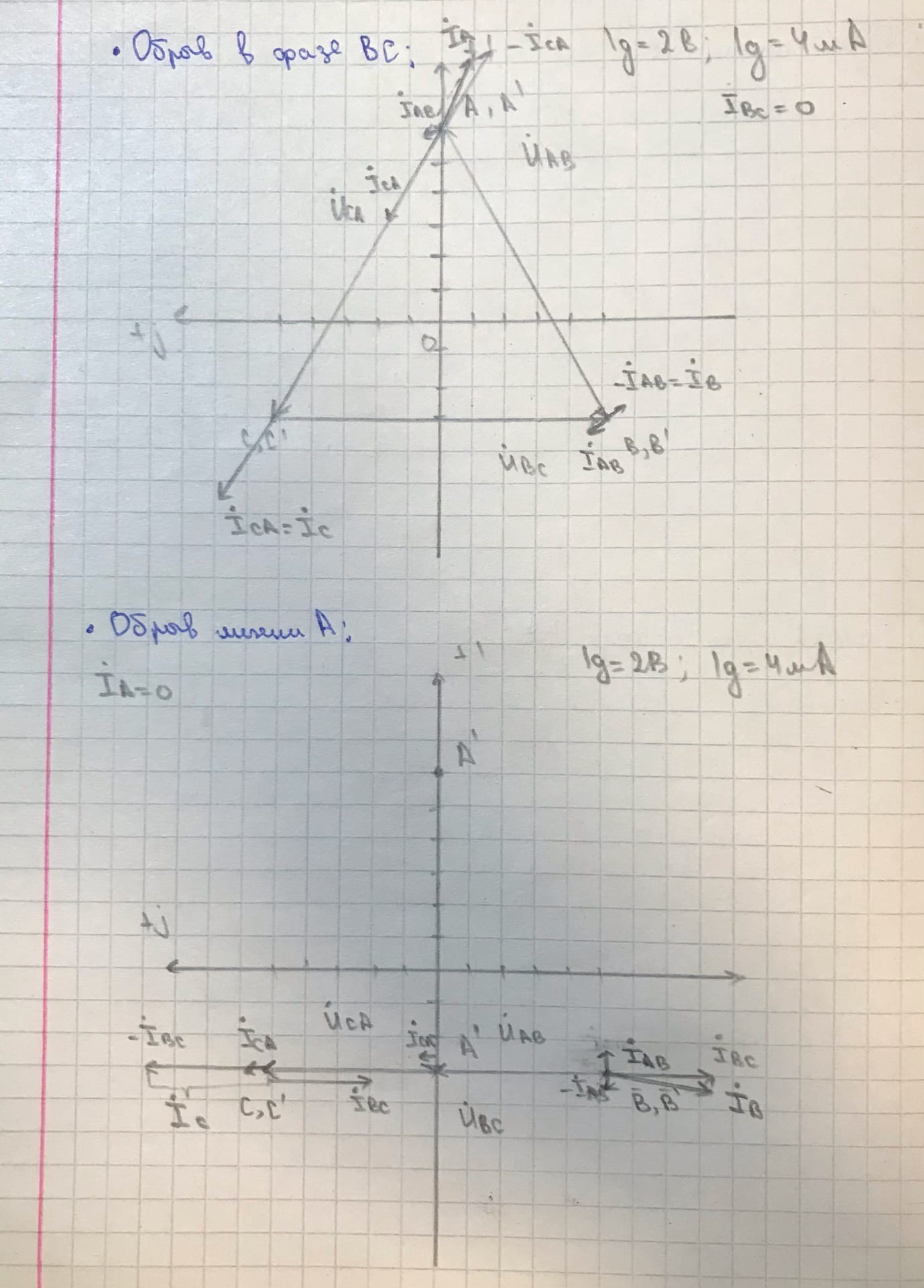

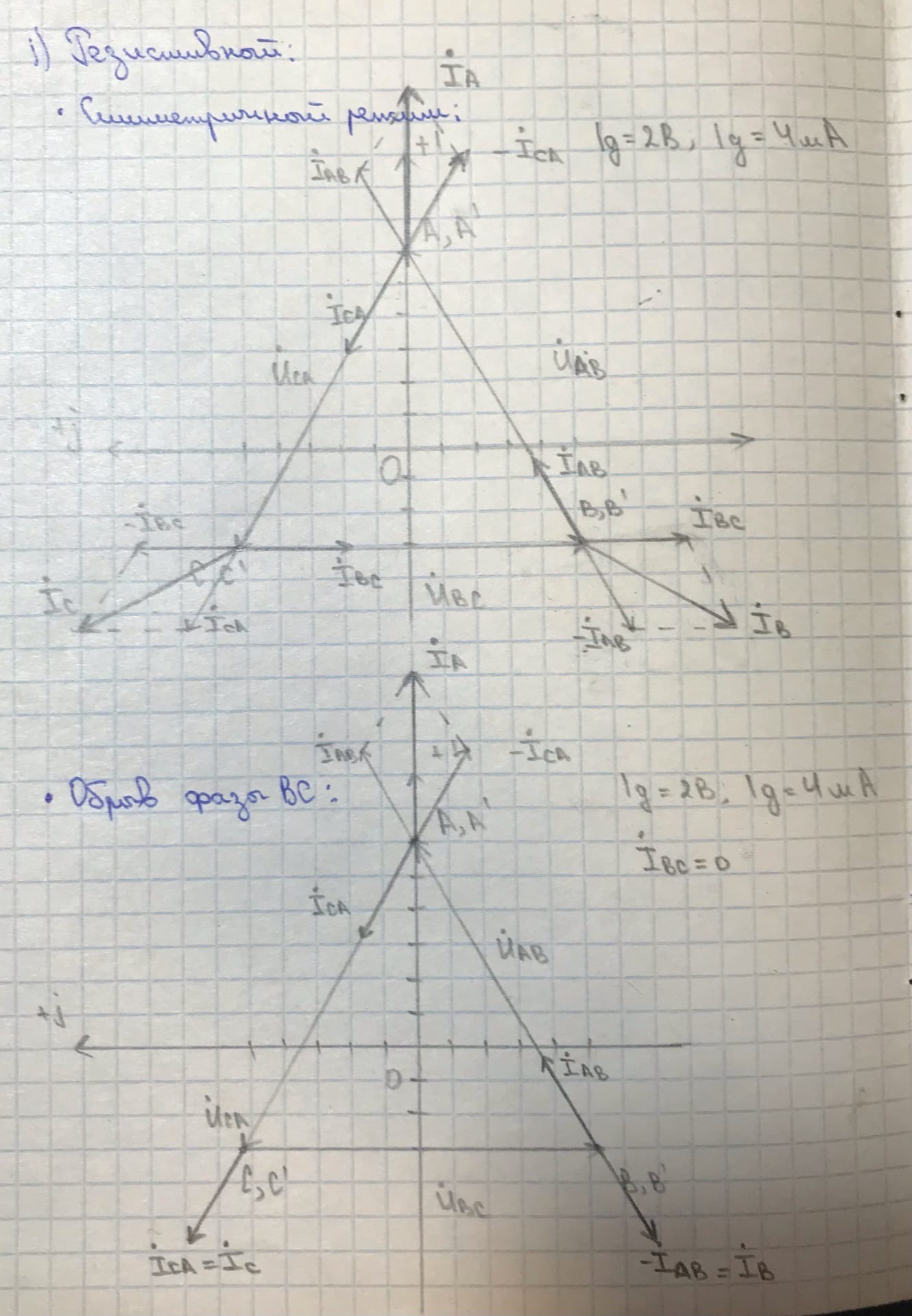

Векторные диаграммы: 1) Симметричный режим (резистивный):

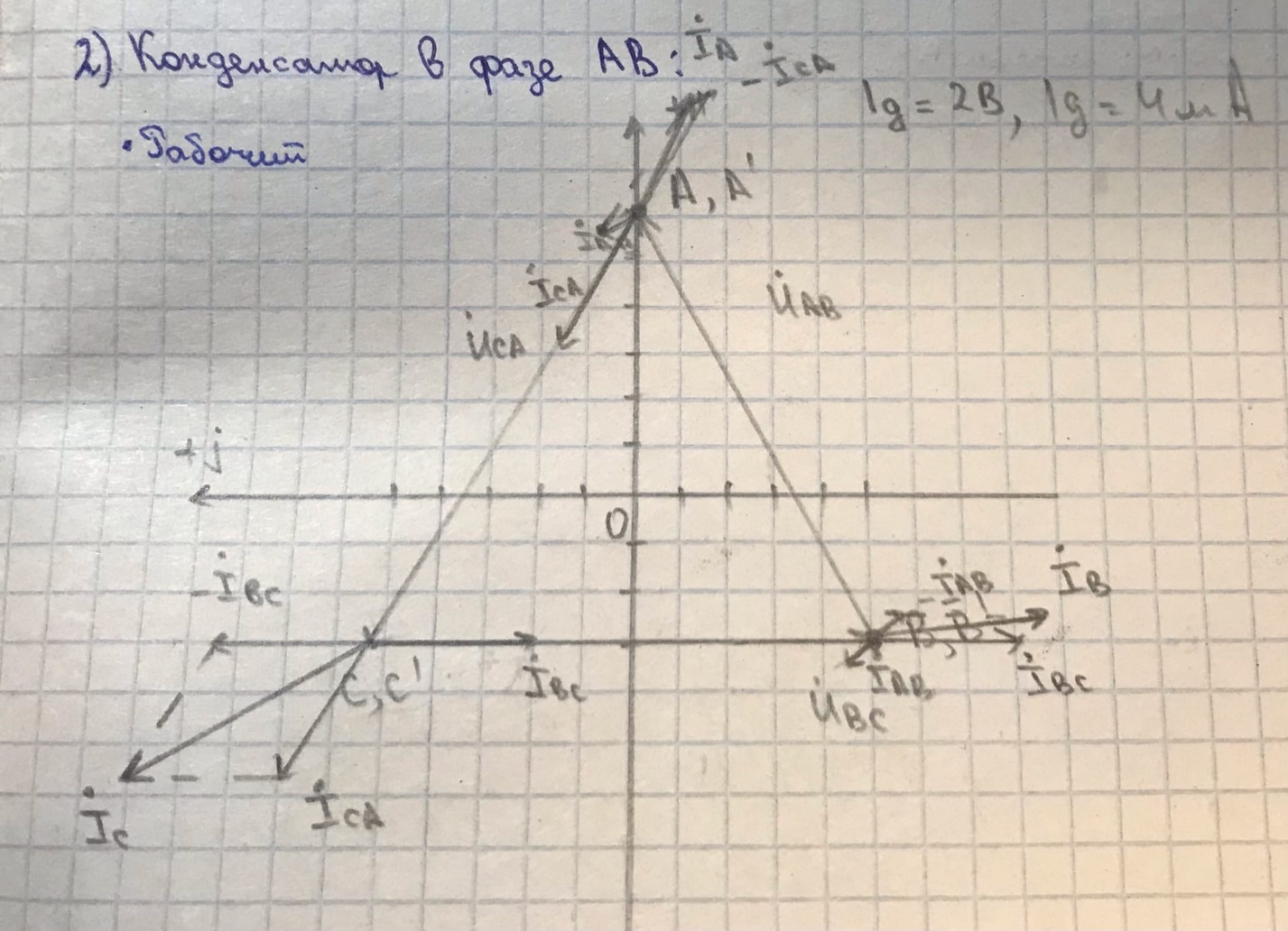

4) Рабочий режим (конденсатор в фазе АB): Вывод: Исследовали распределение токов и напряжений в симметричной и несимметричной трехфазной цепи с нагрузкой, соединенной треугольником.
