Ниже на таблицах №1,2,3 представлены результаты измерений
Таблица №1
XU, B |
0 |
2 |
4 |
6 |
8 |
I при R1(220 Ом) |
0 |
8,34 |
18,65 |
25,8 |
34,4 |
I при R2(330 Ом) |
0 |
5,02 |
12,05 |
18,07 |
24,7 |
I при R3(680 Ом) |
0 |
2,9 |
3,79 |
8,69 |
11,56 |
Таблица №2
XR, Om |
220 |
330 |
680 |
1000 |
I при U=2B |
1,35 |
6,03 |
2,93 |
2,05 |
I при U=5B |
21,5 |
15,06 |
7,34 |
5,113 |
I при U=8B |
34,5 |
24,7 |
11,75 |
8,21 |
Таблица №3
XТок, мА |
U, B |
U цепи |
||||||
A-B |
C-D |
E-F |
B-C |
D-E |
F-G |
B-G |
||
4,87 |
4,86 |
4,87 |
1,123 |
1,57 |
3,27 |
5,968 |
||
Сделаем проверку:
= 1230=1225 Ом

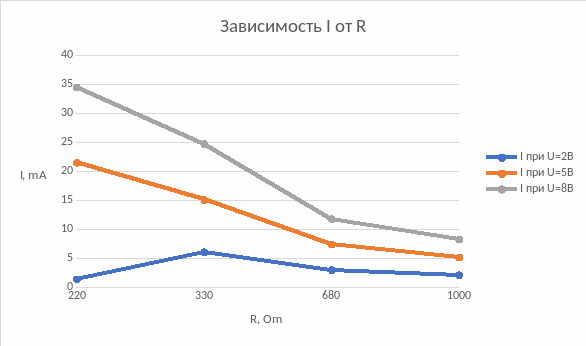

На рисунках 1,2 представлены графики зависимостей I от U и R соответственно:
Рис. 1
Рис.2
